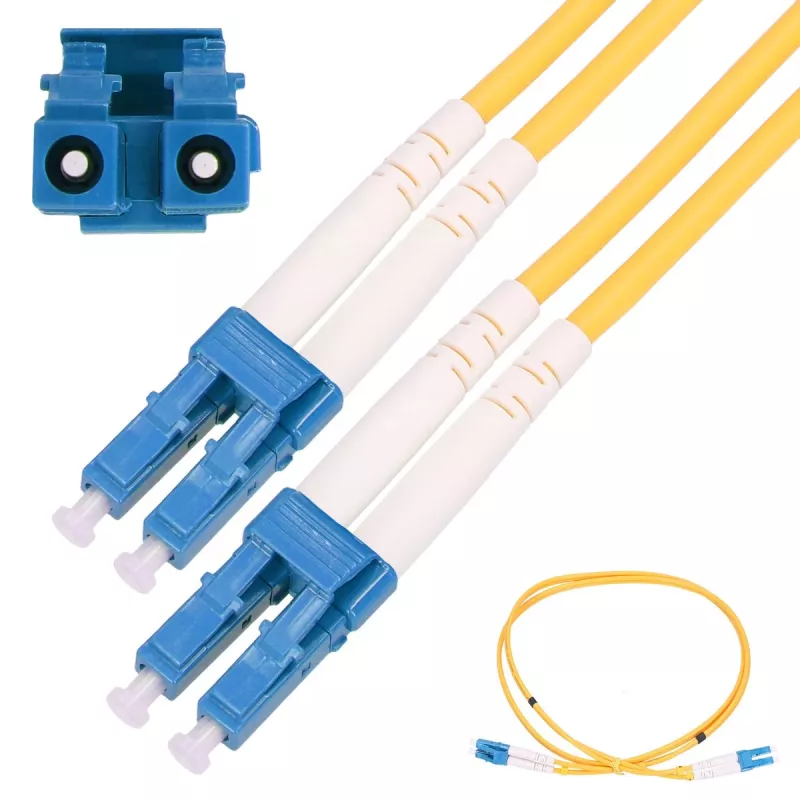

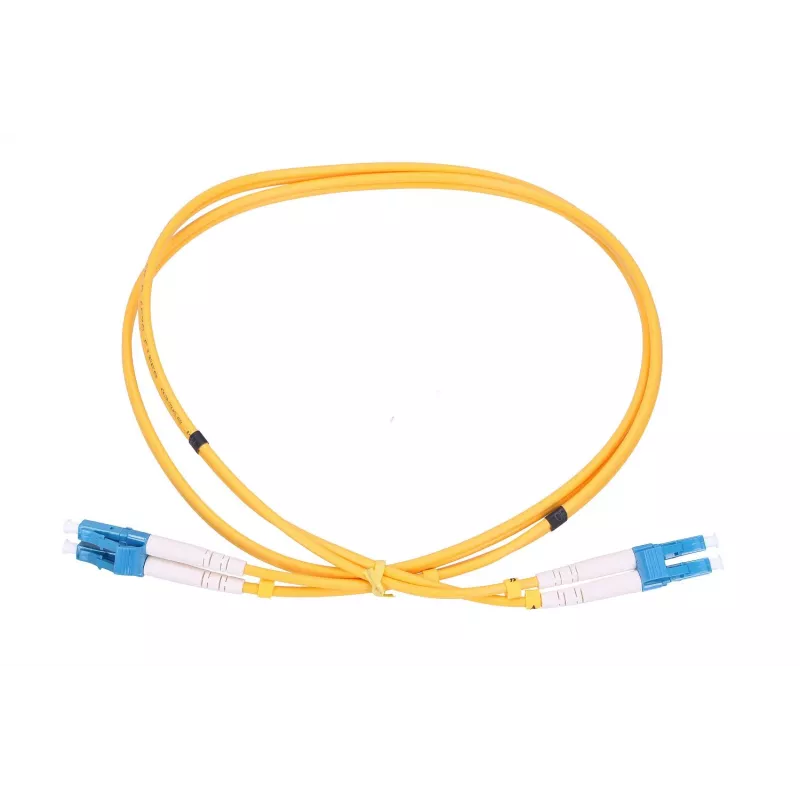

Optiskās šķiedras pārlāps Extralink LC/UPC – LC/UPC, vienmoda duplekss, G.657.A1, 3 mm, 1 m

Extralink vienmoda dupleksais optiskās šķiedras pārlāps ar LC/UPC savienotājiem abos galos, 1 m garš un 3 mm kabeļa diametrs. Kabelis izmanto G.657.A1 lieces nejutīgo vienmodas šķiedru FTTH stila apvalkā, nodrošinot kompaktus LC galus un samazinātus lieces zudumus instalācijām ar ierobežotu telpu. Paredzēts optiskajiem tīkliem, iekārtu savienošanai, pārlāpu paneļiem un FTTH izvietojumiem, kur nepieciešami uzticami savienojumi ar zemiem zudumiem.

Priekšrocības

LC/UPC – LC/UPC dupleksais dizains piedāvā maza izmēra galus, kas taupa vietu statnēs un paneļos, vienlaikus nodrošinot stabilu optisko veiktspēju. G.657.A1 lieces nejutīgā šķiedra samazina signāla zudumus pie šauriem rādiusiem un uzlabo izturību ierobežotos maršrutēšanas ceļos. 3 mm apvalks nodrošina mehānisku aizsardzību un vieglu apstrādi instalācijas laikā, un 1 m garums ir piemērots īsiem starpsavienojumiem starp ierīcēm vai moduļiem.

Piemērots

• Slēdžu, multivides pārveidotāju un optisko raiduztvērēju savienošanai
• Pārlāpu paneļiem un šķiedru sadales rāmjiem datu skapjos
• FTTH savienojumiem starp OLT un ONU/ONT iekārtām
• Īsu attālumu iekārtu starpsavienojumiem telekomunikāciju un uzņēmumu tīklos

Galvenās specifikācijas

• Šķiedras tips: vienmoda, lieces nejutīga G.657.A1
• Savienotāja tips: LC/UPC uz LC/UPC duplekss
• Kabeļa diametrs: 3 mm
• Garums: 1 m
• Apvalks: FTTH stila aizsargapvalks

Kā lietot

Pirms savienošanas pārbaudiet, vai savienotājiem nav netīrumu vai bojājumu, un, ja nepieciešams, notīriet gala virsmas ar piemērotiem šķiedru tīrīšanas instrumentiem. Izlīdziniet un ievietojiet LC dupleksos savienotājus atbilstošajos LC/UPC portos uz ierīcēm vai pārlāpu paneļiem, līdz fiksators nofiksējas. Izvairieties no asām liecēm un ievērojiet ieteicamos lieces rādiusus G.657.A1 šķiedrai, maršrutējot kabeli. Lai atvienotu, nospiediet LC fiksatoru un viegli izvelciet savienotāju taisni ārā, lai nesasprindzinātu šķiedru.

Ieteikumi

Glabājiet un rīkojieties ar pārlāpu tīrā vidē; aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem, kad to nelieto. Izmantojiet šo 1 m LC/UPC duplekso pārlāpu īsiem starpsavienojumiem statnēs vai paneļos un dodiet priekšroku G.657.A1 kabelim, ja maršrutēšanai nepieciešami mazāki lieces rādiusi nekā standarta vienmodas šķiedrai.
