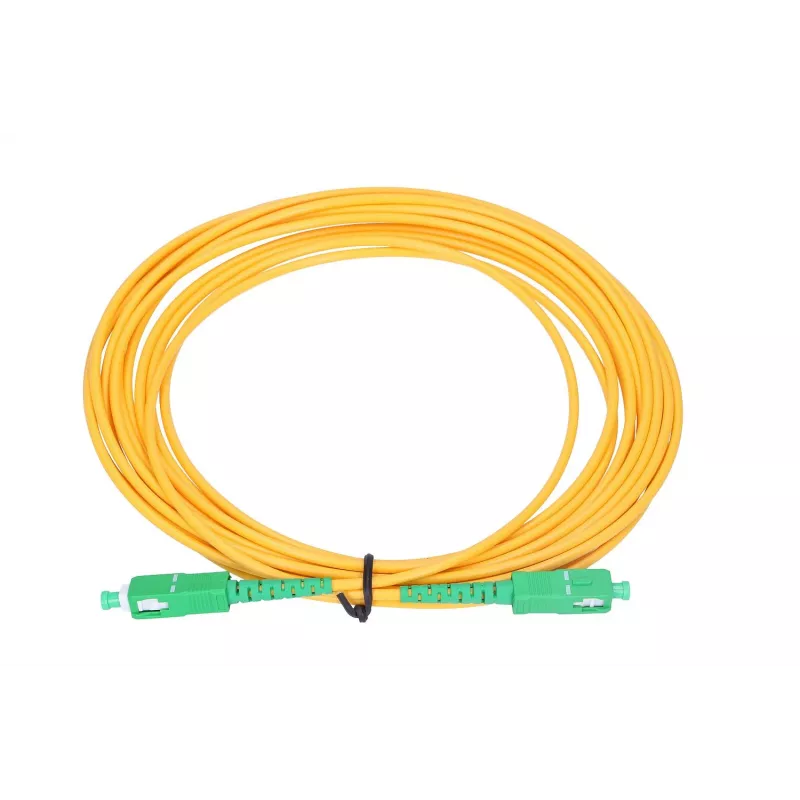

Optiskās šķiedras patch vads Extralink SC/APC–SC/APC vienmoda G.652D 3 mm simplekss, 1 m

Optiskās šķiedras patch vads Extralink SC/APC–SC/APC vienmoda G.652D 3 mm simplekss, 1 m ir vienmoda optiskās šķiedras džemperis, kura abi gali ir aprīkoti ar SC/APC savienotājiem. Kabelis izmanto ITU-T G.652D vienmodas šķiedru 3 mm simpleksa apvalkā un ir ražots, lai nodrošinātu zemu ievades zudumu un stabilu optisko veiktspēju telekomunikāciju un datu centru vidēs. Tas ir piemērots īsiem patčošanas posmiem starp iekārtām, optiskās šķiedras sadales paneļiem un FTTH termināļiem, kur nepieciešama SC/APC saskarne un vienmodas pārraide.

Priekšrocības

Patch vads nodrošina zemu atpakaļatstarošanos un nemainīgu ievades zudumu, pateicoties slīpētajiem SC/APC savienotājiem ar fizisko kontaktu un G.652D vienmodas šķiedrai. Tā 3 mm apvalks nodrošina mehānisku aizsardzību un vieglu apstrādi, uzstādot plauktos, savienojumu paneļos un sienas rozetēs. Simpleksa konstrukcija samazina jucekli vienas šķiedras savienojumiem, vienlaikus saglabājot paredzamas optiskās īpašības signāla integritātei.

Piemērots

• Savienojumiem starp optiskajām iekārtām (slēdži, pārveidotāji, raiduztvērēji)
• Īsiem savienojumiem starp sadales paneli un ONT/ONT uz OLT FTTH tīklos
• Optiskās šķiedras sadales rāmjos un iekštelpu datu centru patčošanā
• Testēšanai un pagaidu šķiedru savienojumiem uzstādīšanas un apkopes laikā

Galvenās specifikācijas

• Šķiedras veids: vienmodas (G.652D)

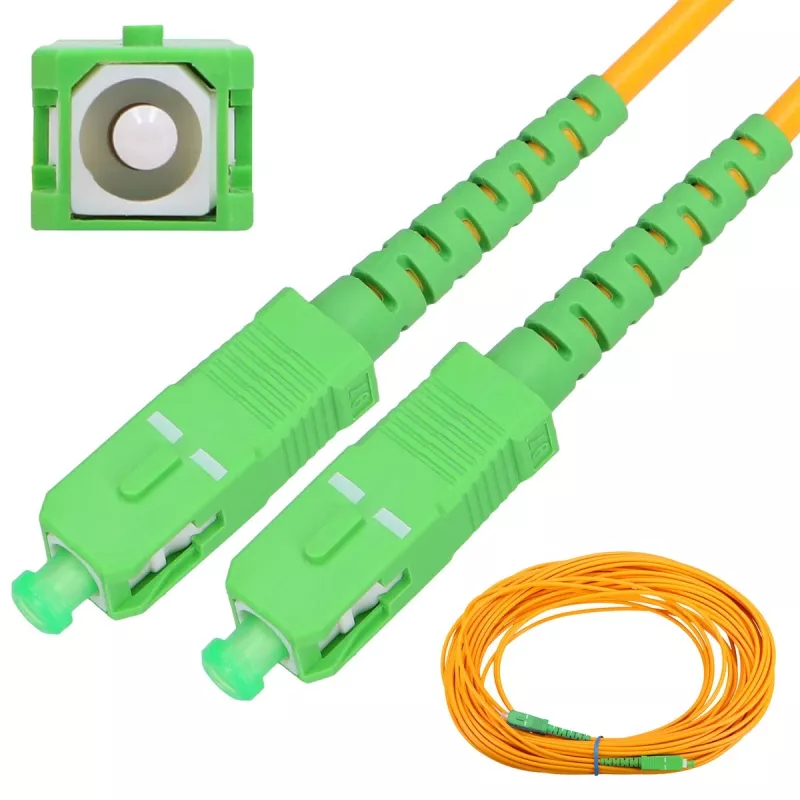

• Savienotāja veids: SC/APC uz SC/APC (slīpēts fiziskais kontakts)
• Kabeļa konstrukcija: simplekss, ārējais diametrs 3,0 mm
• Garums: 1 metrs
• Tipiskais pielietojums: iekštelpu patčošana un termināļu savienojumi
• Veiktspēja: konstruēts zemam ievades zudumam un zemai atpakaļatstarošanai

Lietošanas pamācība

Pievienojiet vienu SC/APC savienotāju izejošās iekārtas optiskajam portam, bet otru SC/APC savienotāju uztverošajai ierīcei vai sadales paneļa portam, pirms ievietošanas pārliecinoties, ka slīpētās virsmas ir tīras un pareizi izlīdzinātas. Nelokiet kabeli zem tā minimālā liekšanās rādiusa un nostipriniet kabeli gar plauktiem vai teknēm, lai novērstu mehānisku slodzi uz savienotājiem. Pirms savienojuma izveidošanas pārbaudiet un, ja nepieciešams, notīriet savienotāju galus ar piemērotiem šķiedru tīrīšanas instrumentiem, lai samazinātu ievades zudumus un atpakaļatstarošanos.

Ieteikumi

Uzglabājiet un uzstādiet patch vadu vidē, kas aizsargāta no pārmērīgiem putekļiem un mehāniskās slodzes. Uz neizmantotajiem savienotājiem lietojiet putekļu vāciņus, turiet savienotājus aiz uzmavas, lai nesaskartos ar feruli, un ievērojiet standarta optiskās šķiedras drošības un apstrādes praksi. Kritiskajiem savienojumiem pēc uzstādīšanas pārbaudiet ievades zudumu un atpakaļatstarošanās zudumu ar atbilstošu testa aprīkojumu.
