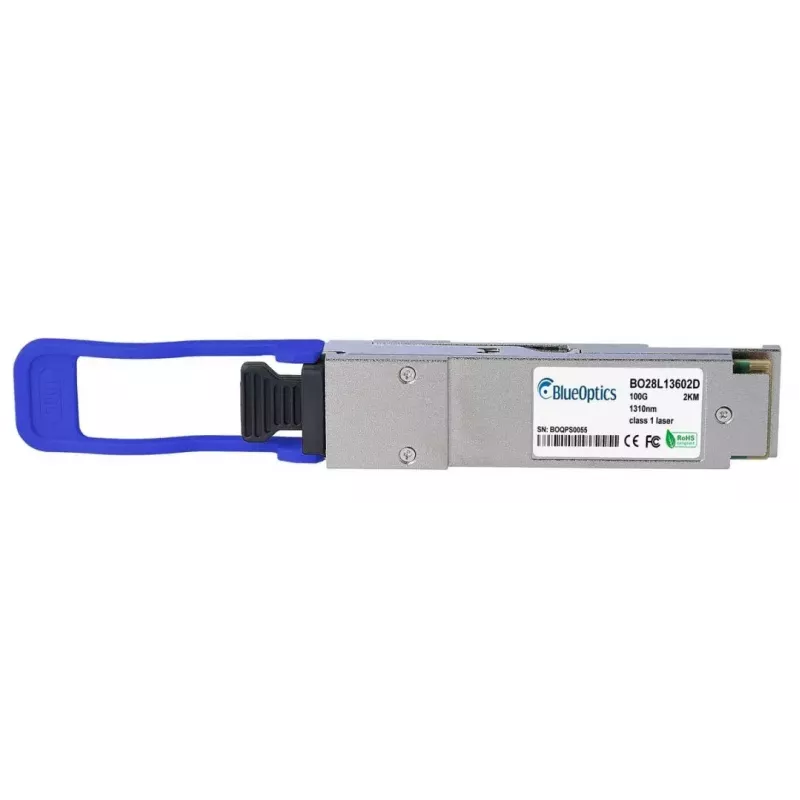

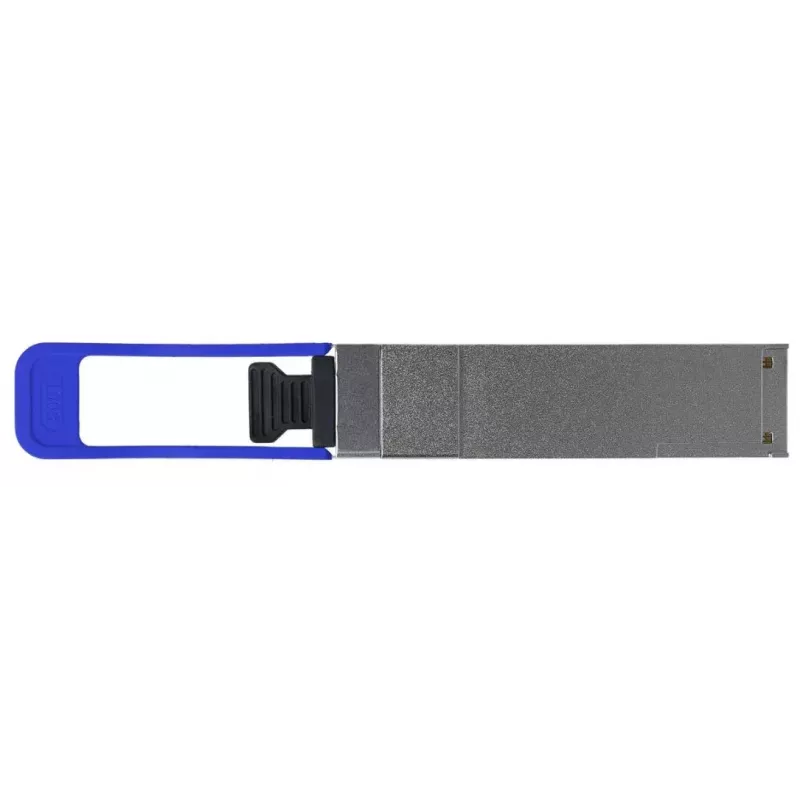

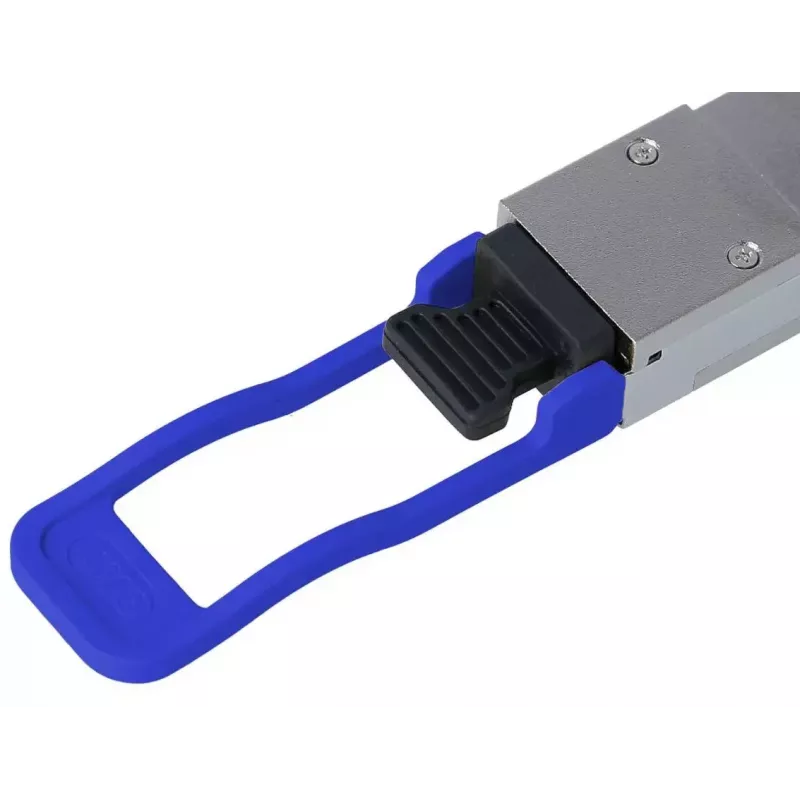

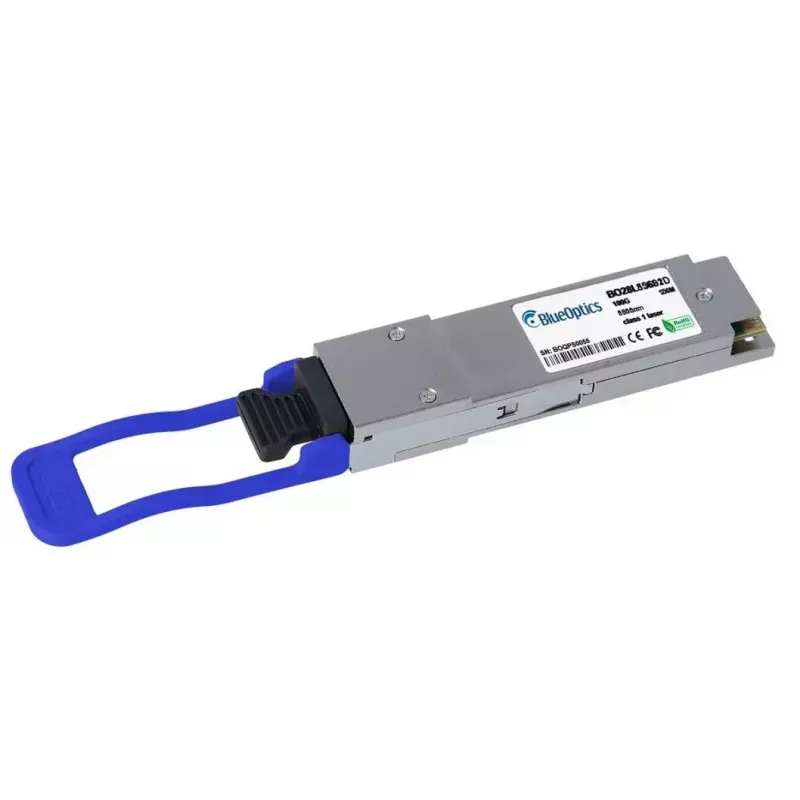

Optiskās šķiedras raiduztvērēja modulis BlueOptics 10404-BO QSFP28 2000 m

BlueOptics 10404-BO QSFP28 2000 m ir optiskās šķiedras raiduztvērēja modulis, kas izstrādāts ātrdarbīgai 100G datu pārraidei pa vienmoda šķiedru līdz 2 km attālumam. Ievietots alumīnija korpusā un sverot 40 g, šis QSFP28 modulis nodrošina kompaktu, MSA atbilstošu saskarni ar LC duplekso savienojumu vienlaicīgiem pārraides un uztveršanas kanāliem. Tas izmanto CWDM4 optiku, kas paredzēta Ethernet, Fibre Channel over Ethernet un citu ātrdarbīgu protokolu atbalstam, vienlaikus piedāvājot digitālo diagnostikas uzraudzību reāllaika savienojuma informācijai.

Priekšrocības

Šis raiduztvērējs nodrošina veiktspējas un izturības līdzsvaru: CWDM4 optika 100G savienojumiem paplašinātos vienmoda attālumos, uzticams alumīnija korpuss, kas veicina termisko stabilitāti, un viegla 40 g formas faktors ērtai apstrādei un uzstādīšanai. Modulis ir ražots atbilstoši nozares MSA standartiem, nodrošinot plašu saderību ar QSFP28 portiem un atbalstot digitālo diagnostiku barošanas sprieguma, lāzera nobīdes strāvas, optiskās jaudas un temperatūras attālinātai uzraudzībai.

Piemērots

• 100G Ethernet savienojumiem starp slēdžiem un maršrutētājiem datu centros
• Ātrdarbīgai glabāšanas tīklošanai un Fibre Channel over Ethernet
• Apkopošanas un mugurkaula-lapas arhitektūrām, kurās nepieciešami līdz 2 km vienmoda savienojumi
• Vidēm, kurās savienojuma uzturēšanai tiek izmantota digitālā diagnostikas uzraudzība (DDM/DOM)

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Optiskais standarts: 100GBASE-CWDM4 (CWDM4 optika)
• Savienotājs: LC dupleksais
• Maksimālais sasniedzamības attālums: līdz 2000 m pa vienmoda šķiedru
• Korpuss: alumīnijs
• Svars: 0.04 kg
• Digitālā diagnostikas uzraudzība: atbalstīta (DDM/DOM, SFF-8472 saderīga)

Kā lietot

Ievietojiet QSFP28 moduli saderīgā QSFP28 portā slēdžos, maršrutētājos vai citā tīkla aprīkojumā, kad ierīce ir izslēgta, vai ievērojot pārdevēja karstās nomaiņas procedūras. Pievienojiet LC dupleksos vienmoda šķiedras savienotājvadus, nodrošinot pareizu polaritāti pārraides un uztveršanas kanāliem. Pārbaudiet savienojuma nolīgšanu un protokola iestatījumus abos savienojuma galos. Ja to atbalsta jūsu aparatūra un pārvaldības programmatūra, iespējojiet un nolasiet digitālo diagnostiku, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, pārraides/uztveršanas jaudu un temperatūru nodošanas ekspluatācijā un darbības laikā.

Ieteikumi

Izmantojiet sertificētu vienmoda šķiedru un LC dupleksos savienotājvadus, lai sasniegtu nominālo 2000 m sasniedzamību. Apstipriniet aparatūras saderību ar resursdatora ierīci un nodrošiniet programmaparatūras vai draivera atbalstu trešās puses QSFP28 moduļiem un DDM/DOM funkcijām. Lai nodrošinātu optimālu termisko veiktspēju un ilgmūžību, neaizsedziet moduļa gaisa plūsmu augsta blīvuma šasijās un ievērojiet ražotāja norādījumus par ievietošanu un izņemšanu.
