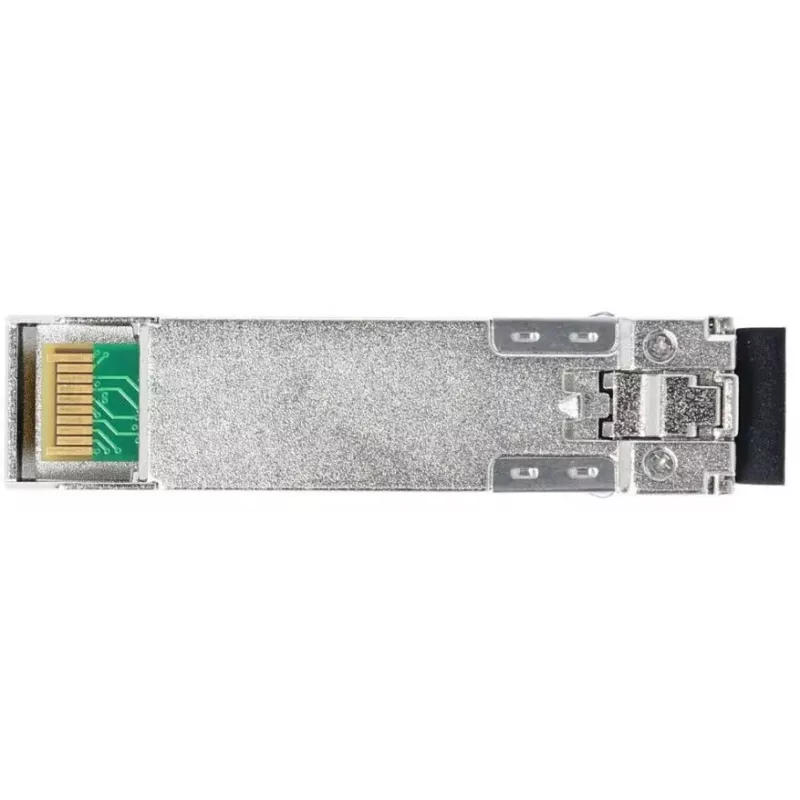

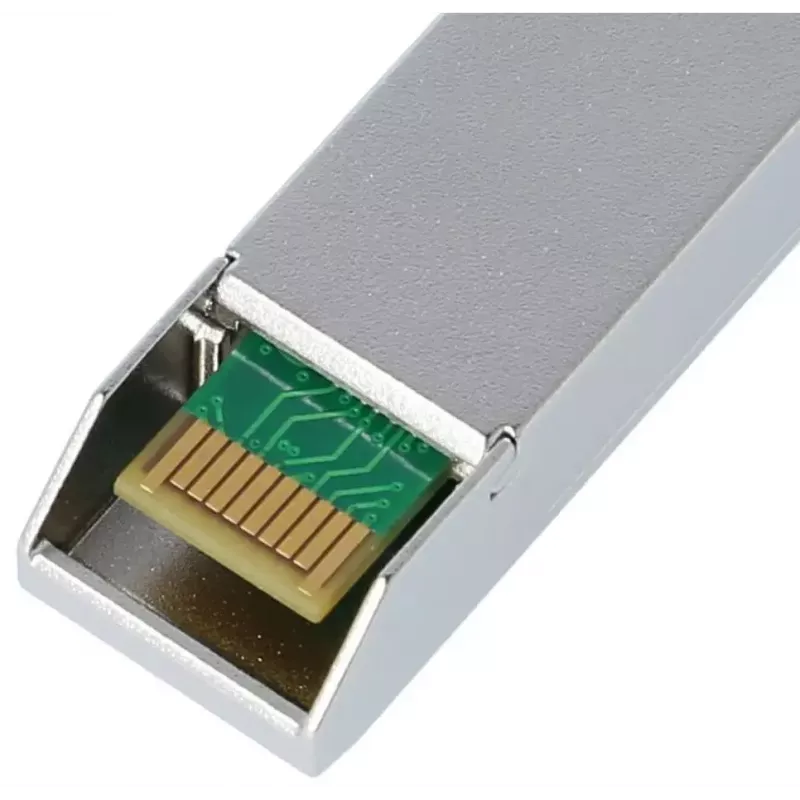

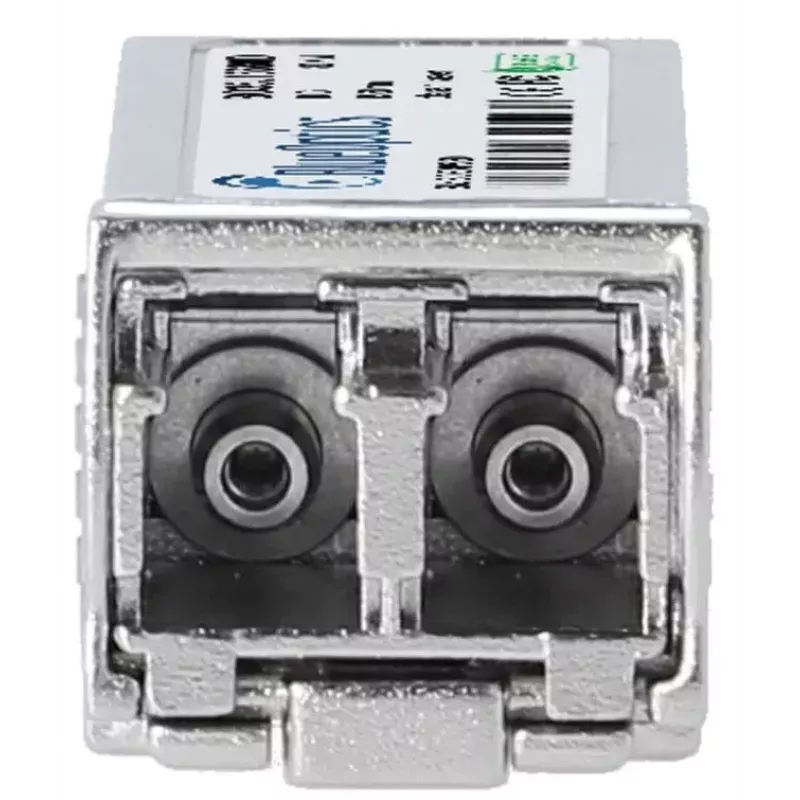

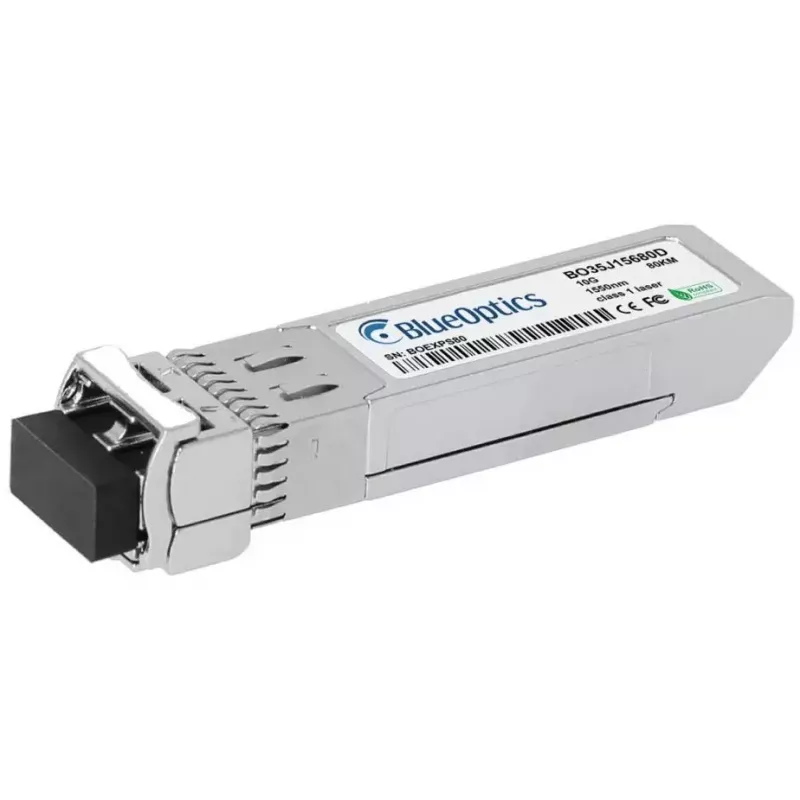

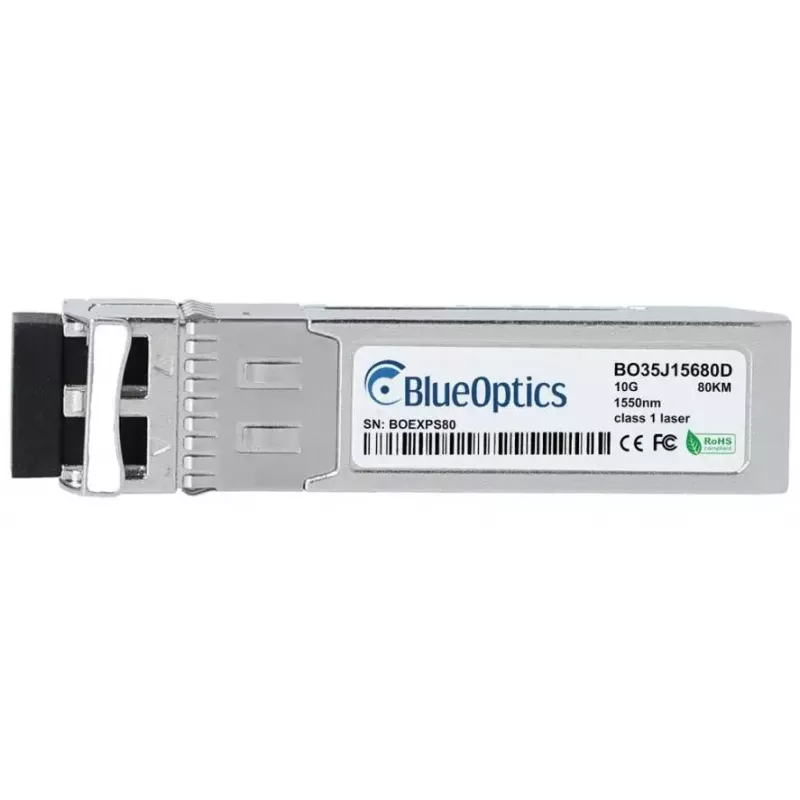

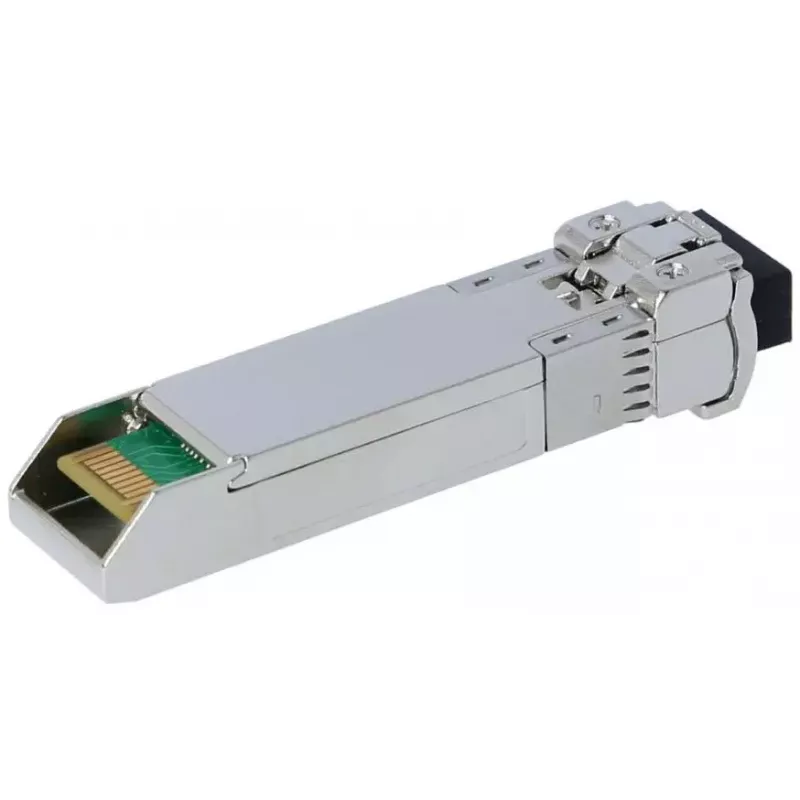

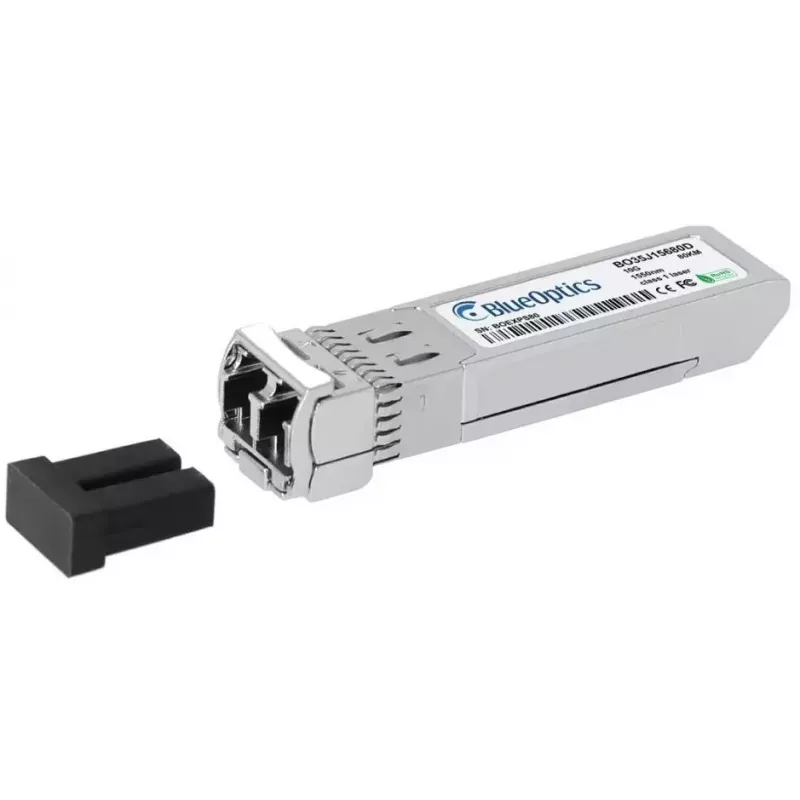

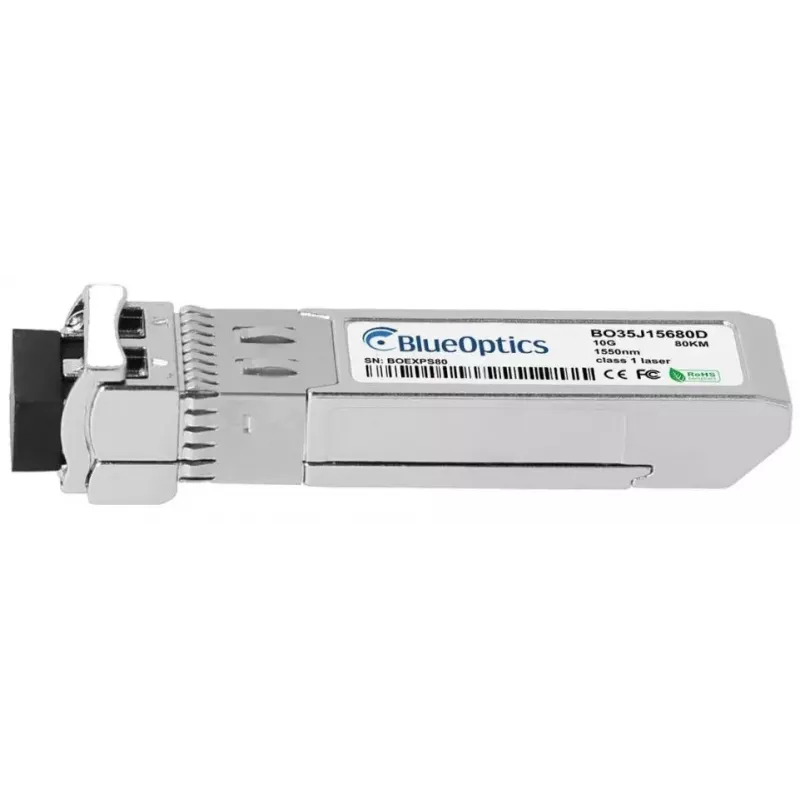

Optiskās šķiedras raiduztvērēja modulis BlueOptics 3HE09329AA-BO SFP+ 80000 m

BlueOptics 3HE09329AA-BO SFP+ 80000 m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbps datu pārraidei pa vienmoda šķiedru. Alumīnija korpusā ietverts un 20 g smags, šis SFP+ modulis realizē 10GBASE-ZR optisko saskarni ar LC duplekso savienotāju un darbojas 1550 nm viļņa garumā gan raidītājam, gan uztvērējam. Tas atbalsta liela attāluma savienojumus līdz 80 kilometriem un ievēro MSA atbilstošu formas faktoru un elektriskās specifikācijas, kas piemērotas lietošanai iekārtās, kuras pieņem SFP+ raiduztvērējus.

Priekšrocības

Modulis piedāvā 10 Gbps savienojamību lielos attālumos ar kompaktu SFP+ formas faktoru un alumīnija korpusu, kas nodrošina mehānisku aizsardzību un siltuma izkliedi. Savietojamība ar standarta LC duplekso vienmoda kabeļiem un atbilstība MSA elektriskajām un mehāniskajām specifikācijām vienkāršo integrāciju plašā tīkla ierīču klāstā. Raiduztvērējs atbalsta arī digitālo diagnostikas uzraudzību (DDM/DOM), lai reāllaikā ziņotu par barošanas spriegumu, lāzera nobīdes strāvu, raidītāja jaudu, uztvērēja jaudu un temperatūru, ja resursdatora aparatūra atbalsta šīs funkcijas.

Piemērots

• Liela attāluma 10 Gbps Ethernet savienojumiem pa vienmoda šķiedru
• Savstarpējiem savienojumiem starp kodola komutatoriem, maršrutētājiem un transporta iekārtām
• Optisko šķiedru savienojumiem datu centru starpvietņu savienojamībai un universitātes pilsētiņu maģistrālēm
• Lietojumiem, kur nepieciešama DDM/DOM attālinātai uzraudzībai un diagnostikai

Galvenās specifikācijas

• Saskarnes veids: SFP+ (10GBASE-ZR)
• Viļņa garums: 1550 nm (Tx/Rx)
• Maksimālais pārraides attālums: līdz 80 000 m (80 km) pa vienmoda šķiedru
• Savienotājs: LC dupleksais
• Korpusa materiāls: alumīnijs
• Svars: 0,02 kg
• Atbalstītie protokoli: 10 Gigabit Ethernet, Fibre Channel over Ethernet, ar SDH/SONET saderīgi datu pārraides ātrumi
• Digitālā diagnostika: iespējama DDM/DOM (ja atbalsta resursdatora aparatūra)

Lietošana

Uzstādiet SFP+ raiduztvērēju saderīgā SFP+ portā komutatorā, maršrutētājā vai citā tīkla ierīcē, ievērojot resursdatora ražotāja ievietošanas un izņemšanas procedūru. Pievienojiet LC dupleksās vienmoda optiskās šķiedras savienotājkabeļus, nodrošinot pareizu raidītāja-uztvērēja izlīdzināšanu starp abiem galiem. Pārbaudiet savienojuma statusu un ātrumu resursdatora ierīcē un iespējojiet DDM/DOM uzraudzību, ja nepieciešama attālinātā diagnostika un to atbalsta ierīce. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus apstrādes laikā un turiet aizsargvāciņus uz optiskajiem portiem, kad tos neizmanto.

Ieteikumi

Lai nodrošinātu optimālu liela attāluma veiktspēju, izmantojiet zemus zudumus radošu vienmoda šķiedru un tīrus LC savienotājus. Saskaņojiet raiduztvērēja viļņa garumu un šķiedras veidu visā savienojumā un pirms ieviešanas pārbaudiet resursdatora ierīces savietojamību ar 10GBASE-ZR SFP+ moduļiem un DDM/DOM funkcijām.
