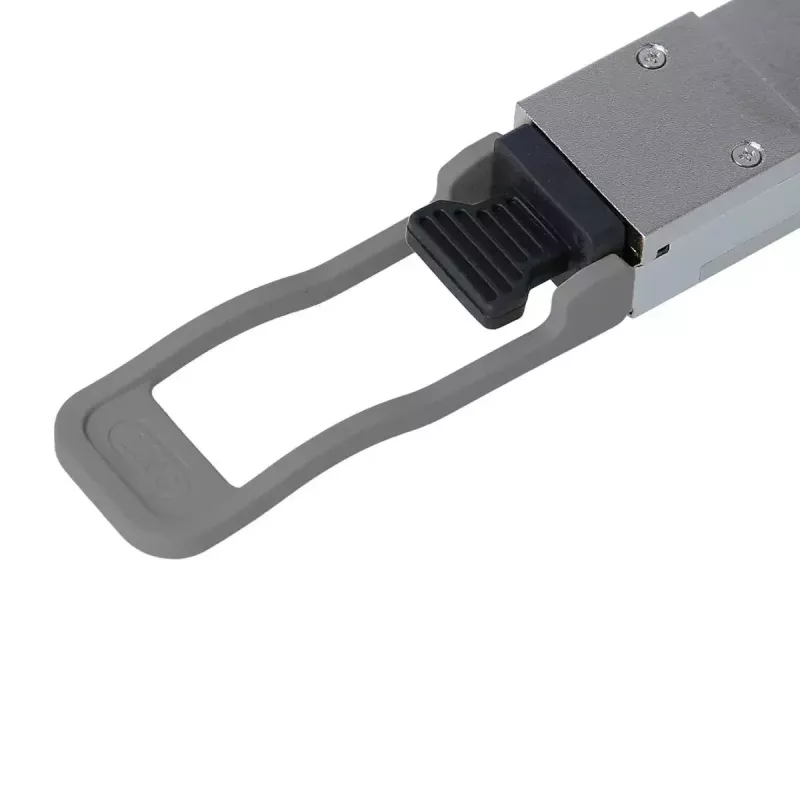

Optiskās šķiedras raiduztvērēja modulis BlueOptics 407-BBYN-BO 100000 Mbit/s QSFP28

BlueOptics 407-BBYN-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100000 Mbit/s (100 Gbit/s) savienojumiem. Tas implementē QSFP28 saskarni SFP28 saderīgā formas faktorā un ir paredzēts īsa attāluma vairāku modu optisko šķiedru savienojumiem, izmantojot LC Duplex savienotājus. Modulis atbalsta divvirzienu 100GBASE-SR2-Bidi darbību ar raidīšanas un uztveršanas viļņu garumiem 832–918 nm diapazonā, un tā MTBF ir 3 000 000 stundas. Tā svars ir aptuveni 40 g, apdare ir sudraba krāsā, un tas ir saderīgs ar MSA prasībām atbilstošām aparatūras platformām, kas pieņem QSFP28 moduļus.

Priekšrocības

Modulis nodrošina lielu datu caurlaidspēju līdz 100000 Mbit/s kompaktā raiduztvērēja iepakojumā, ļaujot konsolidēt liela joslas platuma savienojumus. Atbilstība QSFP28 formas faktora specifikācijām un MSA standartiem nodrošina sadarbspēju ar plašu tīkla iekārtu klāstu. Divvirzienu SR2-Bidi darbība pār vairāku modu optisko šķiedru samazina šķiedru skaitu, jo ļauj veikt divvirzienu pārraidi, izmantojot pārī savienotus viļņu garumus. Ilgais MTBF atbalsta stabilu darbību datu centru un uzņēmumu tīklu vidēs.

Piemērots

• Īsa attāluma 100 Gbit/s savienojumiem datu centros un serveru telpās
• Savienojumiem starp slēdžiem, maršrutētājiem un uzglabāšanas sistēmām
• Liela joslas platuma augšupsaitēm un apkopošanas saitēm
• Vairāku modu optisko šķiedru instalācijām, izmantojot LC Duplex savienotājus

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Formas faktors: QSFP28 (norādīta SFP28 saderīga iepakojuma ģeometrija)
• Optiskais tips: Vairāku modu optiskā šķiedra, 100GBASE-SR2-Bidi darbība
• Viļņu garumi: Raidīšana un uztveršana 832–918 nm diapazonā
• Savienotājs: LC Duplex
• MTBF: 3 000 000 stundas
• Svars: aptuveni 0,04 kg
• Krāsa: Sudraba

Lietošana

Uzstādiet BlueOptics QSFP28 raiduztvērēju saderīgā QSFP28 pieslēgvietā tīkla ierīcē, ievērojot ierīces ražotāja karstās pievienošanas procedūras. Pievienojiet vairāku modu LC Duplex optiskās šķiedras savienojošos kabeļus, kas atbilst moduļa divvirzienu SR2-Bidi šķiedras tipam, un ievērojiet pareizu polaritāti un liekuma rādiusa vadlīnijas. Pārbaudiet saites sarunu procedūru un ātruma iestatījumus resursdatora ierīces pārvaldības saskarnē un apstipriniet, ka programmaparatūra vai saderības iestatījumi ļauj izmantot trešo pušu raiduztvērējus, ja nepieciešams. Noņemot moduli, izslēdziet strāvu vai ievērojiet platformas ieteikto noņemšanas procedūru, lai izvairītos no signāla traucējumiem.

Ieteikumi

Izmantojiet augstas kvalitātes OM3/OM4 vairāku modu optisko šķiedru un pareizus LC Duplex savienojošos kabeļus optimālai veiktspējai. Pārliecinieties, ka resursdatora platforma atbalsta 100GBASE-SR2-Bidi caur QSFP28, un, ja nepieciešams, aktivizējiet trešās puses raiduztvērēja atbalstu ierīces programmaparatūrā. Uzturiet tīras savienotāju gala virsmas un, rīkojoties ar raiduztvērēju, ievērojiet ESD piesardzības pasākumus, lai saglabātu signāla integritāti un moduļa kalpošanas laiku.
