Optiskās šķiedras raiduztvērēja modulis BlueOptics 740-056706-BO 40000 Mbit/s QSFP

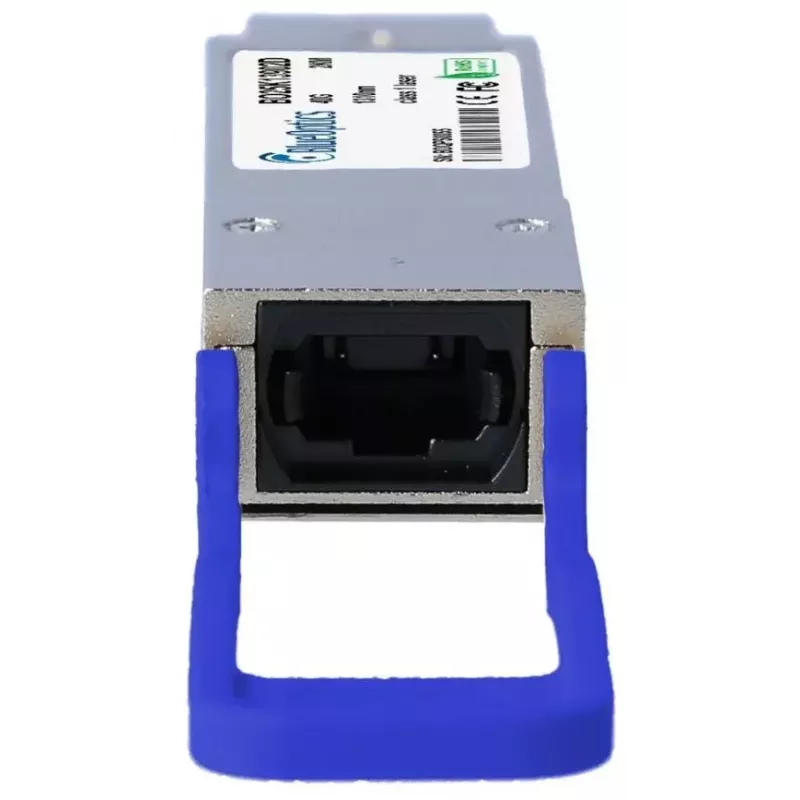

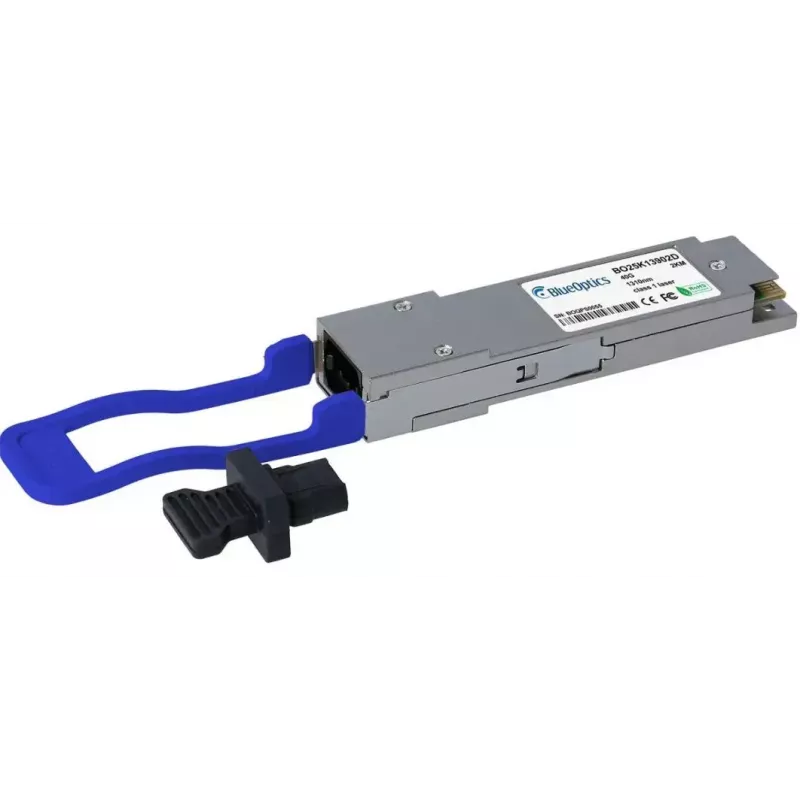

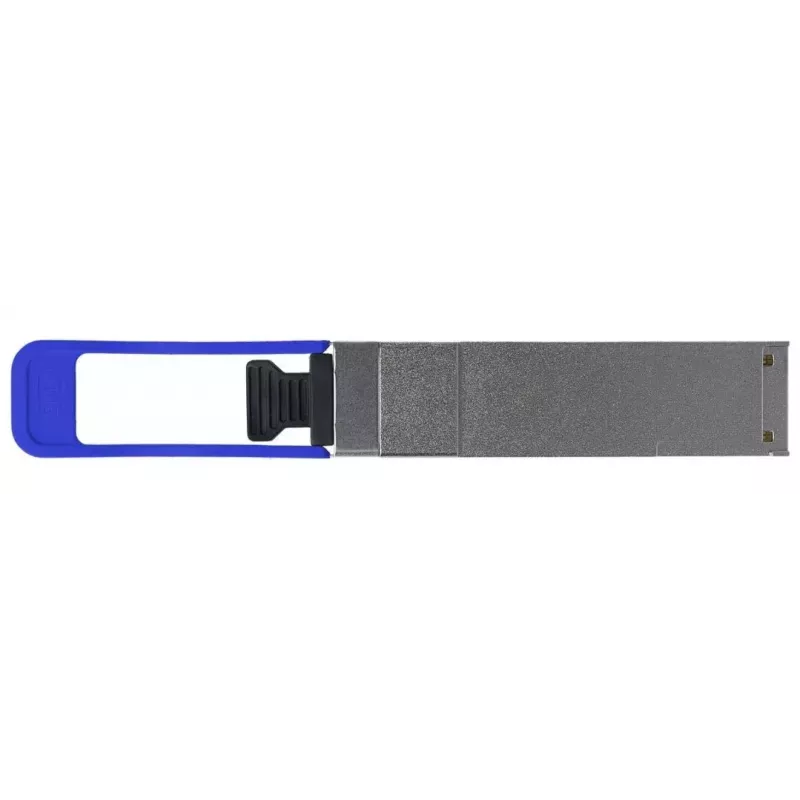

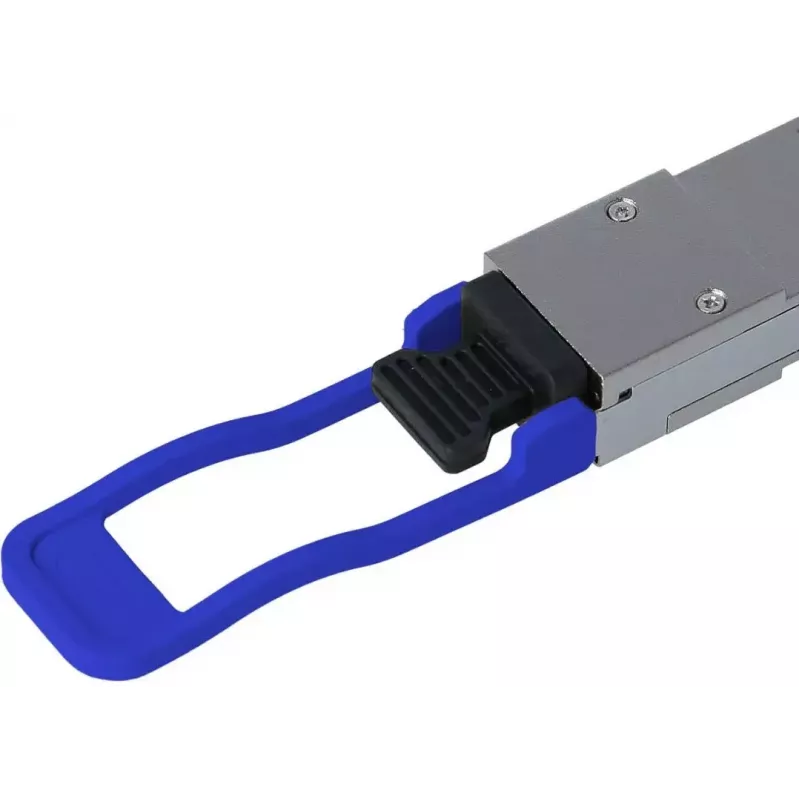

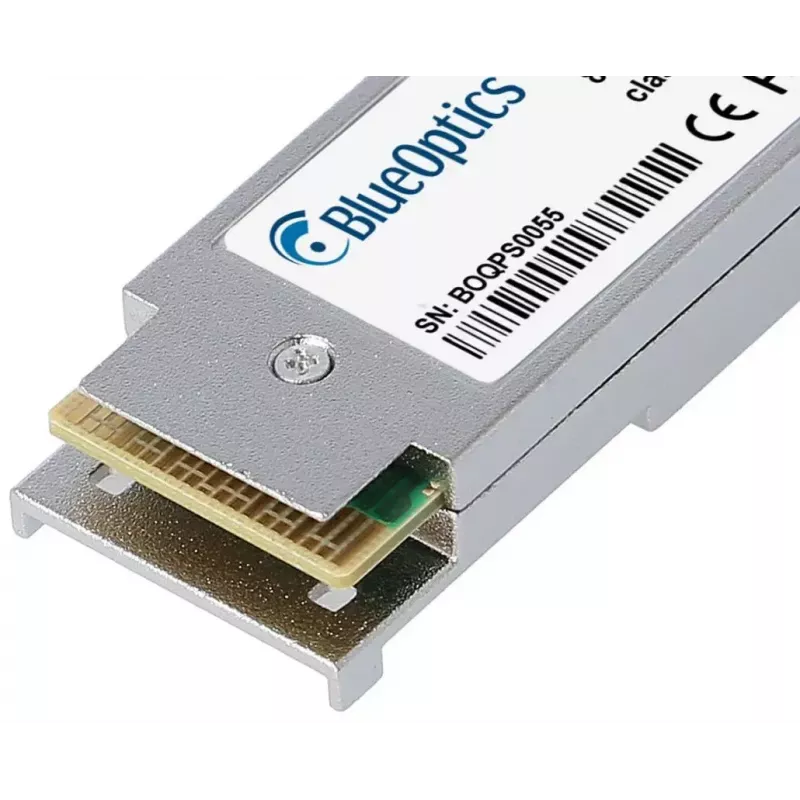

BlueOptics 740-056706-BO ir QSFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 40 Gbit/s optiskajiem savienojumiem. Tas atbalsta QSFP saskarni un ir paredzēts vienmoda šķiedras savienojumiem, izmantojot MPO/MTP stila daudzšķiedru savienotāju. Modulim ir kompakts metāla korpuss sudraba un zilā krāsā, tas sver aptuveni 40 g un ir saderīgs ar Juniper platformām un citu aparatūru, kas atbilst QSFP MSA elektriskajām un mehāniskajām specifikācijām.

Priekšrocības

Šis BlueOptics QSFP modulis piedāvā standartizētu QSFP formas faktoru sadarbspējai ar iekārtām, kas atbalsta MSA atbilstošus QSFP raiduztvērējus. Tas atbalsta 40000 Mbit/s datu pārraides ātrumu, kas piemērots augstas caurlaidspējas Ethernet un saistītiem transporta protokoliem. Raiduztvērējs ir veidots optiskai pārraidei ar 1310 nm viļņa garuma komponentiem gan raidītājam, gan uztvērējam un ir optimizēts vienmoda šķiedras savienojumiem līdz aptuveni 2 kilometru attālumam, ja to lieto atbilstoši paredzētajam lietojumam.

Piemērots

• 40 G Ethernet augšupsaitēm un agregācijai datu centros
• Ātrdarbīgiem starpsavienojumiem starp komutatoriem, maršrutētājiem un uzglabāšanas sistēmām
• Garākiem vienmoda šķiedras savienojumiem universitātes pilsētiņu un pilsētas tīklos (līdz ~2 km)

Galvenās specifikācijas

• Saskarnes veids: QSFP (Quad Small Form-factor Pluggable)
• Maksimālais datu pārraides ātrums: 40000 Mbit/s (40 Gbit/s)
• Optiskais viļņa garums: 1310 nm raidītājs un uztvērējs
• Šķiedras veids: vienmoda šķiedra (SMF)
• Savienotāja veids: MPO/MTP daudzšķiedru savienotājs (MSA stilā)
• Tipiskais sniedzamības attālums: līdz aptuveni 2 kilometriem pa vienmoda šķiedru, ja tiek izmantots piemērotos savienojuma apstākļos
• Produkta krāsa: sudraba un zila
• Svars: 0,04 kg

Lietošana

Uzstādiet BlueOptics QSFP raiduztvērēju saderīgā QSFP slotā iekārtā, ievērojot ierīces ražotāja norādījumus par karstās pieslēgšanas moduļiem. Pievienojiet MPO/MTP vienmoda savienotāj vadu starp šo raiduztvērēju un attiecīgo attālo raiduztvērēju vai sadales paneli, nodrošinot pareizu šķiedru polaritāti un gala virsmu tīrību. Pārliecinieties, ka iekārtas programmaparatūra vai draiveris atbalsta QSFP moduļus un, ja nepieciešams, iespējojiet vai pārbaudiet digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu, lai reāllaikā pārraudzītu parametrus, piemēram, optisko jaudu un temperatūru.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet atbilstošas kvalitātes vienmoda MPO/MTP savienotāj vadus, uzturiet šķiedru savienotājus tīrus un pirms izvēršanas pārbaudiet saderību ar mērķa Juniper vai trešo pušu aparatūru. Ja uzraudzībai nepieciešams DDM/DOM, pārliecinieties, ka iekārta atbalsta šīs funkcijas. Ievērojiet nozares standarta apiešanās praksi ar optiskajiem moduļiem, lai izvairītos no piesārņojuma vai mehāniskiem bojājumiem.
