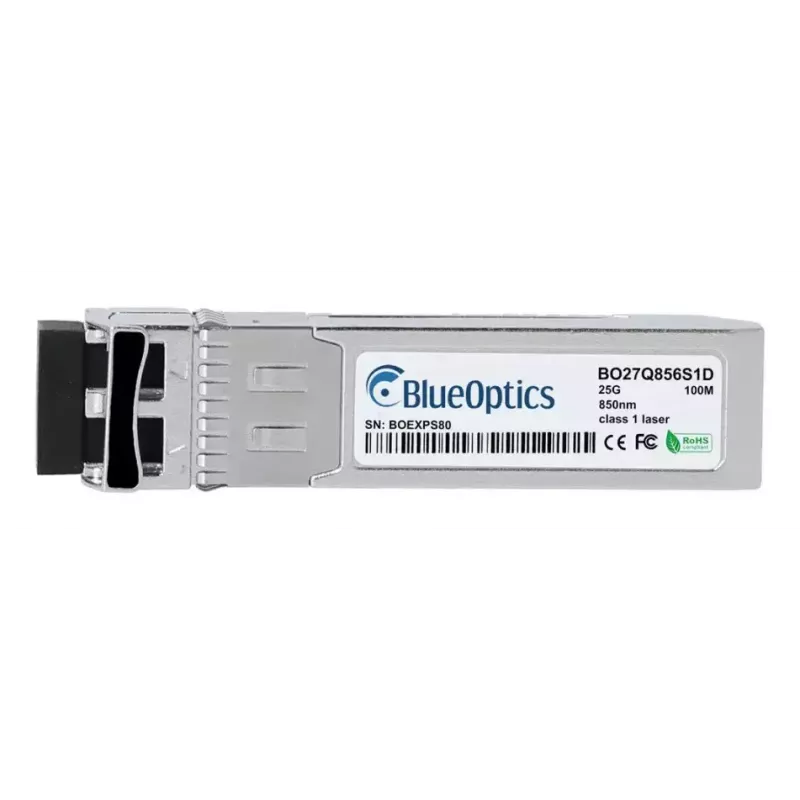

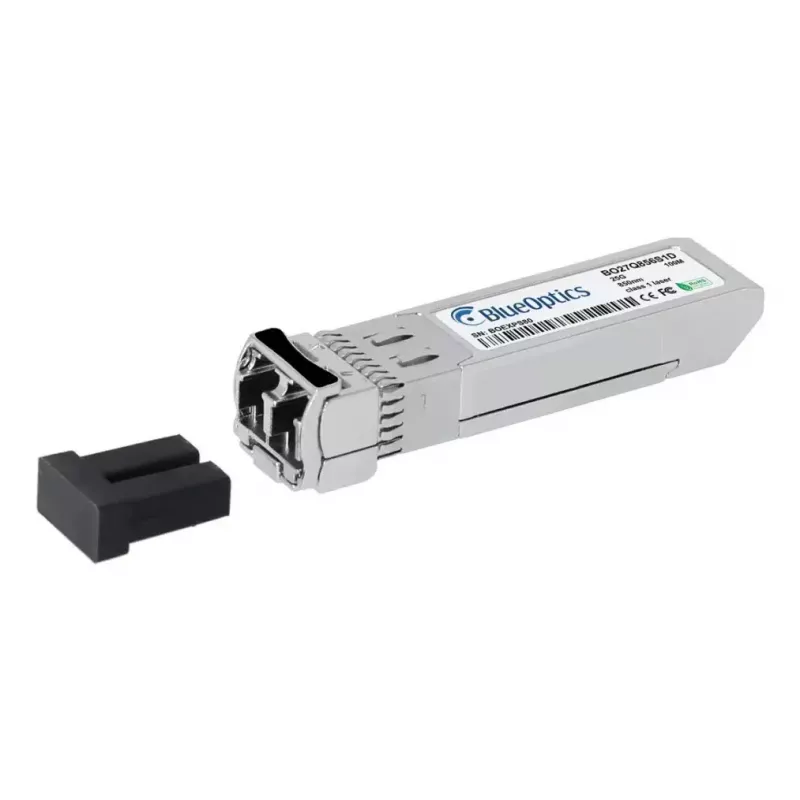

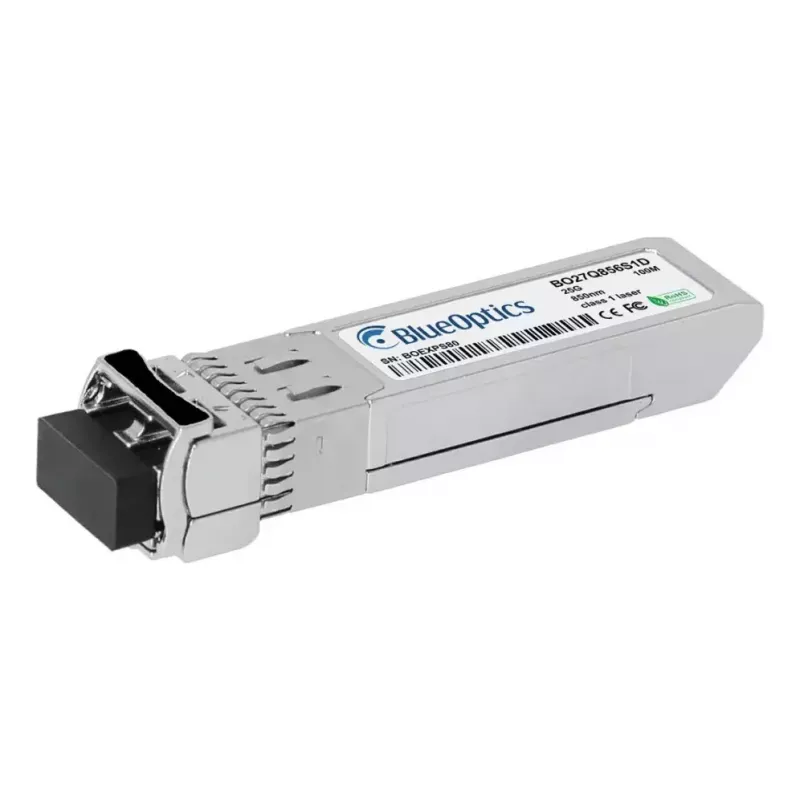

Optiskās šķiedras raiduztvērēja modulis BlueOptics AFBR-725XMMZ-BO SFP28 LC Alumīnijs 20g

BlueOptics AFBR-725XMMZ-BO ir optiskās šķiedras SFP28 raiduztvērēja modulis, kas paredzēts 25GBASE-SR daudzmodu savienojumiem. Tas izmanto LC duplekso savienotāju un darbojas ar 850 nm raidīšanas un uztveršanas viļņu garumiem, lai nodrošinātu ātrdarbīgu optisko datu pārraidi pa daudzmodu šķiedru. Modulis ir kompakts un viegls (aptuveni 20 g) un atbilst MSA SFP28 formas faktora standartiem, lai to varētu vienkārši uzstādīt saderīgos slēdžos, maršrutētājos un datu glabāšanas sistēmās.

Priekšrocības

Šis raiduztvērējs nodrošina vietējo 25 Gbit/s īsa attāluma optisko savienojamību ar LC duplekso saskarni un atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) atbilstoši SFF‑8472, lai reāllaikā uzraudzītu spriegumu, temperatūru, lāzera nobīdi un optisko jaudu. Komponenti ir atlasīti, lai atbilstu MSA specifikācijām un nodrošinātu stabilu veiktspēju Avago AFBR‑725xMMZ saderīgās platformās. Alumīnija korpuss un standartizētais SFP28 formas faktors vienkāršo apstrādi un uzstādīšanu blīvā tīkla vidē.

Piemērots

• 25G Ethernet augšupsaitēm un serveru starpsavienojumiem datu centros
• Augstas veiktspējas komutācijas struktūrai un agregācijas savienojumiem
• Datu glabāšanas sistēmām un SAN starpsavienojumiem, kas pieņem SFP28 moduļus
• Īsa attāluma daudzmodu šķiedras savienojumiem līdz tipiskiem maksimālajiem attālumiem 25GBASE‑SR (līdz ~100 m ar piemērotu OM3/OM4 šķiedru)

Galvenās specifikācijas

• Formas faktors: SFP28 (atbilst MSA)
• Datu pārraides ātrums: 25 Gbit/s (atbilst 25GBASE‑SR)
• Optiskais viļņa garums: 850 nm (Tx/Rx)

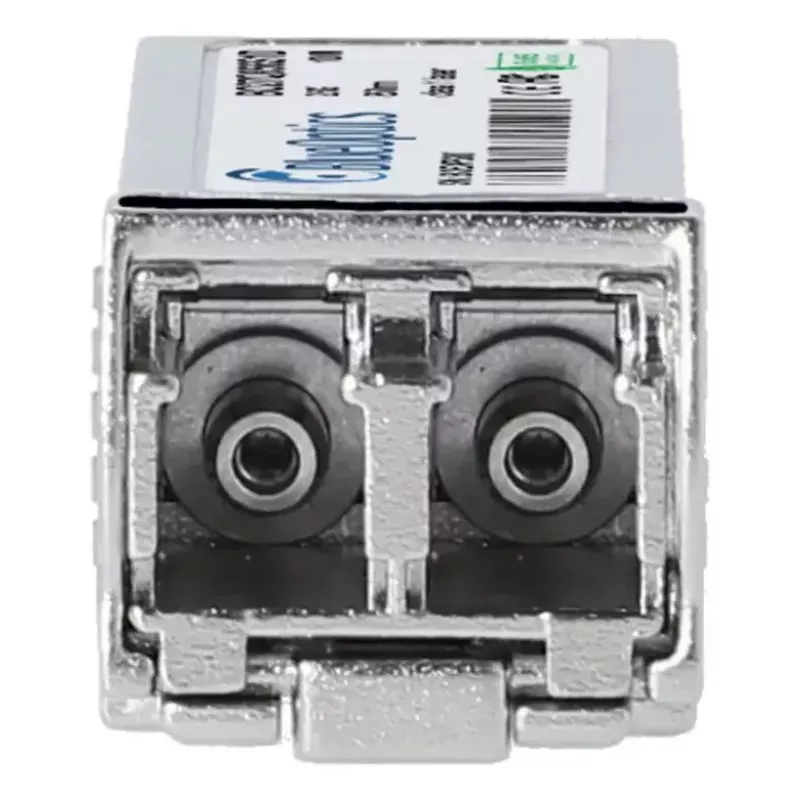

• Savienotāja tips: LC dupleksais
• Šķiedras tips: Daudzmodu šķiedra (MMF)
• Korpusa materiāls/krāsa: Alumīnijs
• Svars: aptuveni 0,02 kg
• Uzraudzība: Digitālā diagnostikas uzraudzība (DDM/DOM) atbilstoši SFF‑8472

Lietošana

Uzstādiet BlueOptics AFBR‑725XMMZ‑BO, ievietojot SFP28 moduli saderīgā SFP28 portā, līdz tas nofiksējas. Pievienojiet LC duplekso daudzmodu šķiedras ielāpu vadu (nodrošiniet pareizu polaritāti) starp moduli un attālo raiduztvērēju vai ielāpu paneli. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces gaismas diodes, un, ja tiek atbalstīts, izmantojiet resursdatora pārvaldības saskarni, lai nolasītu DDM parametrus reāllaika diagnostikai. Ievērojiet ražotāja norādījumus par karstās nomaiņas procedūrām, ja nomaināt moduļus aktīvās sistēmās.

Ieteikumi

Izmantojiet OM3 vai OM4 daudzmodu šķiedru optimālam sasniedzamībai pie 25 Gbit/s un pārbaudiet, vai mērķa aparatūras platforma atbalsta Avago AFBR‑725xMMZ saderīgus SFP28 moduļus. Regulāri uzraugiet DDM parametrus, lai atklātu signāla pasliktināšanos, un uzturiet šķiedru savienotājus un ielāpu vadus tīrus no putekļiem vai bojājumiem, lai nodrošinātu stabilu optisko veiktspēju.
