Optiskās šķiedras raiduztvērēja modulis BlueOptics BO25LS856S1D-BO 100000 Mbit/s QSFP28

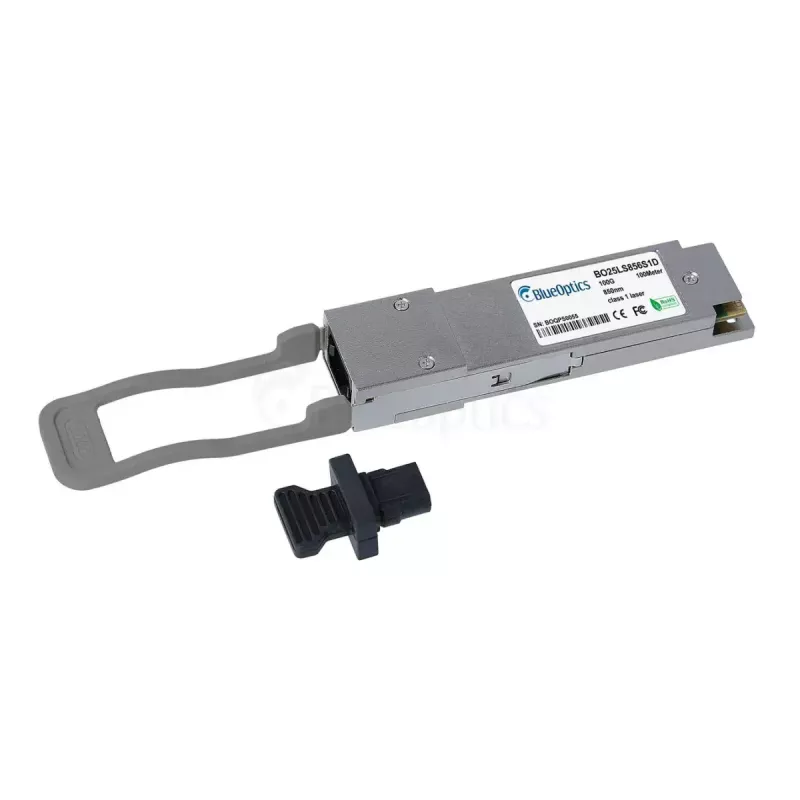

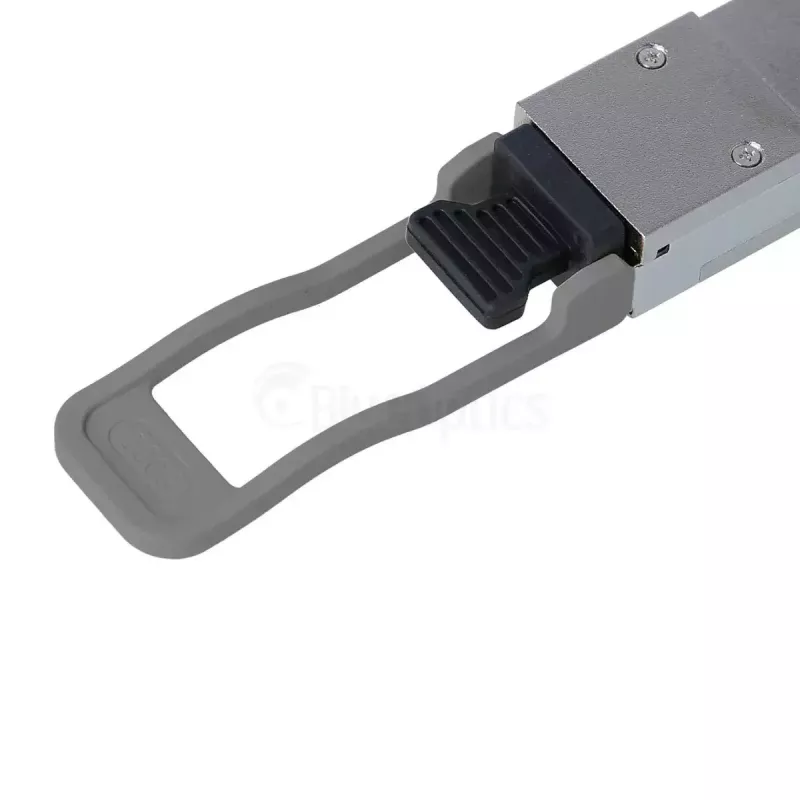

BlueOptics BO25LS856S1D-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100 Gigabit Ethernet savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 100000 Mbit/s un izmanto LC duplekso savienotāju daudzmodu šķiedrai. Modulis ievieš 100GBASE-SWDM4 optisko standartu ar raidīšanas un uztveršanas viļņu garumiem 832–918 nm diapazonā, un tajā ir iekļauta digitālā diagnostikas uzraudzība (DDM/DOM), kas saderīga ar MSA SFF-8472, ja to atbalsta resursdatora iekārta. Raiduztvērējs tiek piegādāts kompaktā, sudraba krāsas korpusā un sver aptuveni 40 g.

Priekšrocības

BO25LS856S1D-BO nodrošina ātrdarbīgu 100 Gigabit Ethernet veiktspēju pievienojamā QSFP28 formas faktorā, ļaujot palielināt joslas platumu bez būtiskām sistēmas izmaiņām. Modulis atbilst MSA standartiem attiecībā uz elektrisko, mehānisko un funkcionālo savietojamību, un ir saderīgs ar izplatītiem slēdžiem, maršrutētājiem, glabāšanas sistēmām un mērierīcēm, kas atbalsta QSFP28 100GBASE-SWDM4 optiku. Integrētais DDM/DOM nodrošina reāllaika barošanas sprieguma, lāzera strāvas, raidīšanas un uztveršanas jaudas un temperatūras uzraudzību, lai palīdzētu veikt attālinātu diagnostiku un apkopi. Raiduztvērējs ir ražots, izmantojot rūpnieciskas kvalitātes optiskos un elektroniskos komponentus, lai nodrošinātu ilgu kalpošanas laiku un stabilu darbību.

Piemērots

• Augstas joslas platuma datu centru augšupsaitēm un mugurkaula-lapu arhitektūrām
• Kodola komutācijai un agregācijai universitātes pilsētiņu un uzņēmumu tīklos
• Glabāšanas masīvu un augstas veiktspējas skaitļošanas mezglu savstarpējai savienošanai
• Optiskās šķiedras mugurkaula savienojumiem starp statīviem vai iekārtu telpām līdz 100 m, izmantojot daudzmodu šķiedru

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Atbalstītais optiskais standarts: 100GBASE-SWDM4
• Savienotāja tips: LC dupleksais
• Viļņu garuma diapazons: raidīšana/uztveršana 832–918 nm (SWDM4)
• Maksimālais savienojuma attālums (daudzmodu šķiedra): līdz 100 m
• Formas faktors: QSFP28
• Saskarne: 100 Gigabit Ethernet
• Krāsa: sudraba
• Svars: aptuveni 0,04 kg
• Digitālā diagnostika: DDM/DOM (MSA SFF-8472) — nepieciešams resursdatora atbalsts

Lietošana

Uzstādiet BO25LS856S1D-BO saderīgas tīkla iekārtas QSFP28 portā, ievērojot ražotāja karstās pieslēgšanas procedūras. Pievienojiet LC dupleksās daudzmodu šķiedras savienotājkabeļus ar atbilstošu polaritāti moduļa LC pieslēgvietām un pārliecinieties, ka uztverošā puse ir savienota ar saderīgu QSFP28 raiduztvērēju vai šķiedras termināli. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM nolasījumus pārvaldības saskarnē, lai iegūtu optiskos parametrus. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un turiet aizsargvāciņus uz optiskajiem savienotājiem, kad tos neizmanto.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet daudzmodu šķiedru un savienotājkabeļus, kas atbilst OM3/OM4 specifikācijām, pārbaudiet saderību ar resursdatora aparatūru un programmaparatūru, kā arī pārliecinieties, ka savienojuma budžeti un polaritāte atbilst 100GBASE-SWDM4 prasībām. Ja nepieciešama DDM/DOM uzraudzība, pārbaudiet, vai resursdatora sistēma atbalsta MSA SFF-8472, lai piekļūtu diagnostikas datiem. Uzglabājiet un rīkojieties ar raiduztvērēju tīrā, mazputekļainā vidē un uzlieciet atpakaļ savienotāju putekļu vāciņus, kad modulis netiek izmantots.
