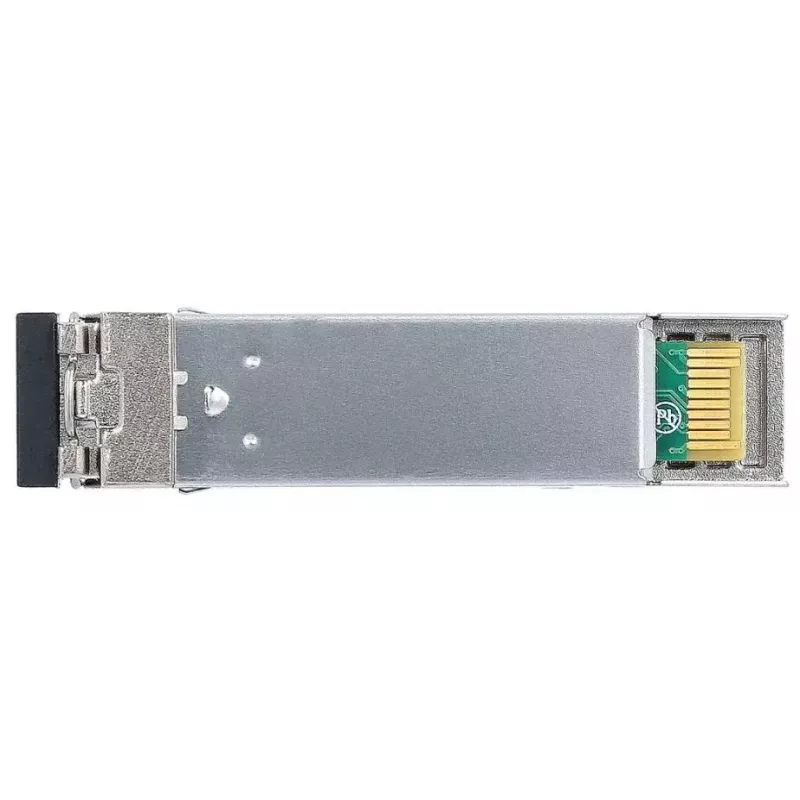

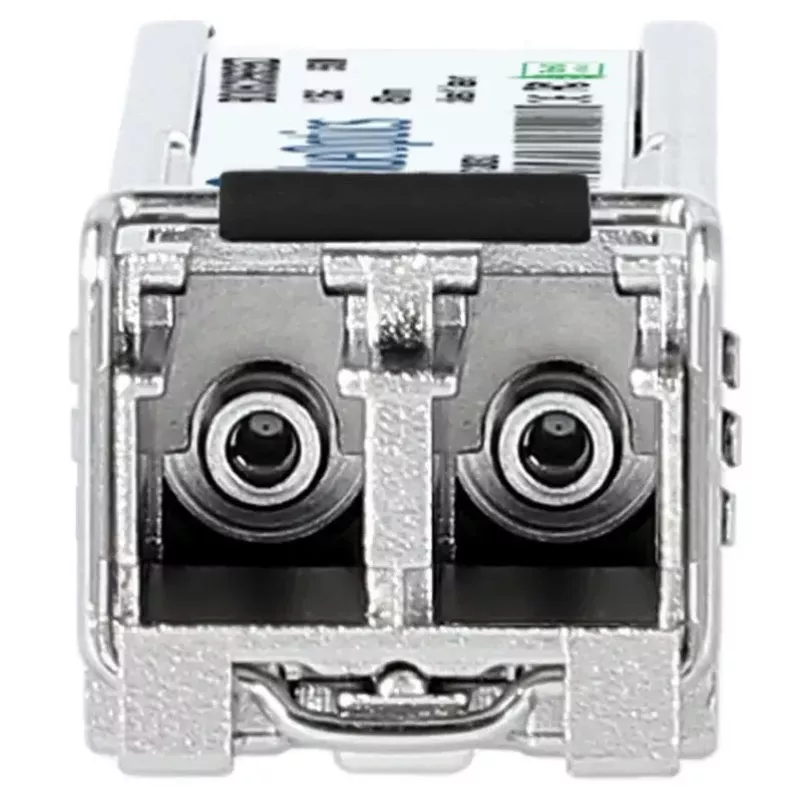

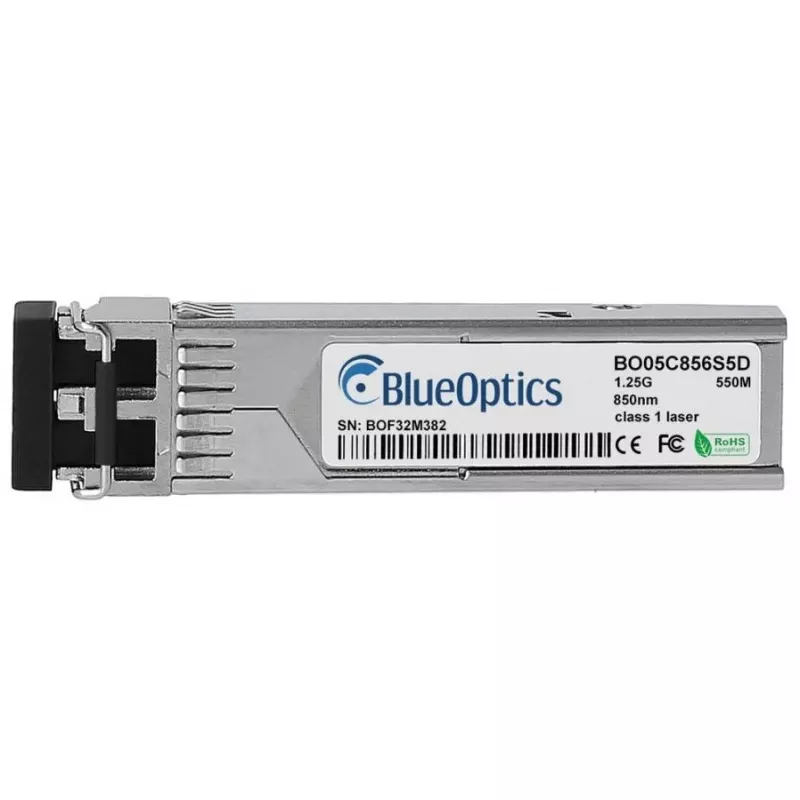

Optiskās šķiedras raiduztvērēja modulis BlueOptics JSH-21S3AB3-BO 550 m

BlueOptics JSH-21S3AB3-BO ir viena porta SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts īsa attāluma daudzmodu šķiedru savienojumiem ar maksimālo pārraides attālumu 550 m. Modulis atbalsta 1000Base‑SX datu pārraides ātrumus un izmanto LC duplekso savienotāju. Tā alumīnija korpuss un kompaktais SFP formas faktors ļauj to uzstādīt slēdžos, maršrutētājos un citā tīkla aprīkojumā, kas pieņem MSA prasībām atbilstošus SFP moduļus.

Priekšrocības

Šis SFP raiduztvērējs nodrošina gigabitu optisko savienojumu, izmantojot daudzmodu šķiedru, ar nozares standarta LC duplekso saskarni un alumīnija korpusu, kas moduli padara vieglu (aptuveni 20 g). Tas ir būvēts atbilstoši MSA specifikācijām attiecībā uz formas faktoru un elektrisko/optisko saderību, un ietver raidītāja un uztvērēja sekcijas, kas darbojas pie 850 nm, lai atbalstītu izplatītus īsa attāluma lietojumus. Kompaktais SFP formāts un standartizētā saskarne vienkāršo nomaiņu un uzlabojumus saderīgā tīkla aparatūrā.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP raiduztvērēju saderīgā tīkla ierīces SFP slotā, līdz tas nofiksējas. Pievienojiet LC dupleksās daudzmodu šķiedras savienotājkabeļus modulim, ievērojot raidīšanas (Tx) un uztveršanas (Rx) orientāciju. Pārbaudiet, vai resursierīce atbalsta 1000Base‑SX SFP raiduztvērējus, un, ja iespējams, iespējojiet vai pārbaudiet digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu ierīcē, lai piekļūtu moduļa reāllaika parametriem. Pēc savienojuma izveides pārbaudiet savienojuma gaismas diodes un ierīces diagnostiku, lai apstiprinātu stabilu optisko savienojumu.

Ieteikumi

Optimālai veiktspējai izmantojiet daudzmodu šķiedru un LC dupleksos savienotājkabeļus, kas paredzēti 850 nm, pirms savienošanas nodrošiniet tīrus savienotāju gala virsmas un ievērojiet resursierīces ražotāja norādījumus par atbalstītajiem trešo pušu SFP moduļiem. Ja nepieciešama attālināta uzraudzība, pārliecinieties, ka resursierīce atbalsta DDM/DOM, lai nolasītu barošanas sprieguma, temperatūras, lāzera nobīdes un optiskās jaudas vērtības.
