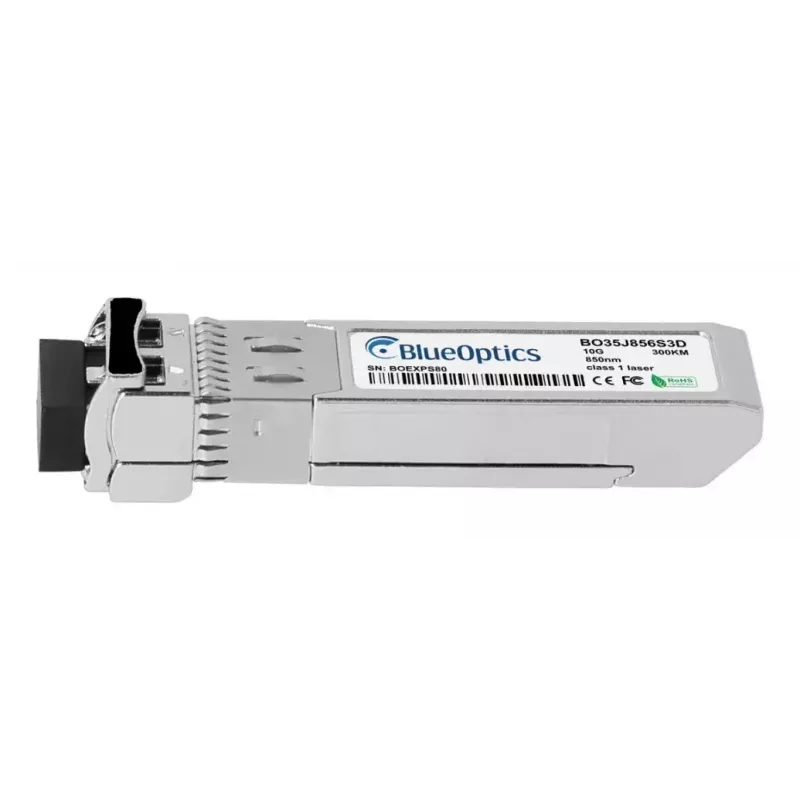

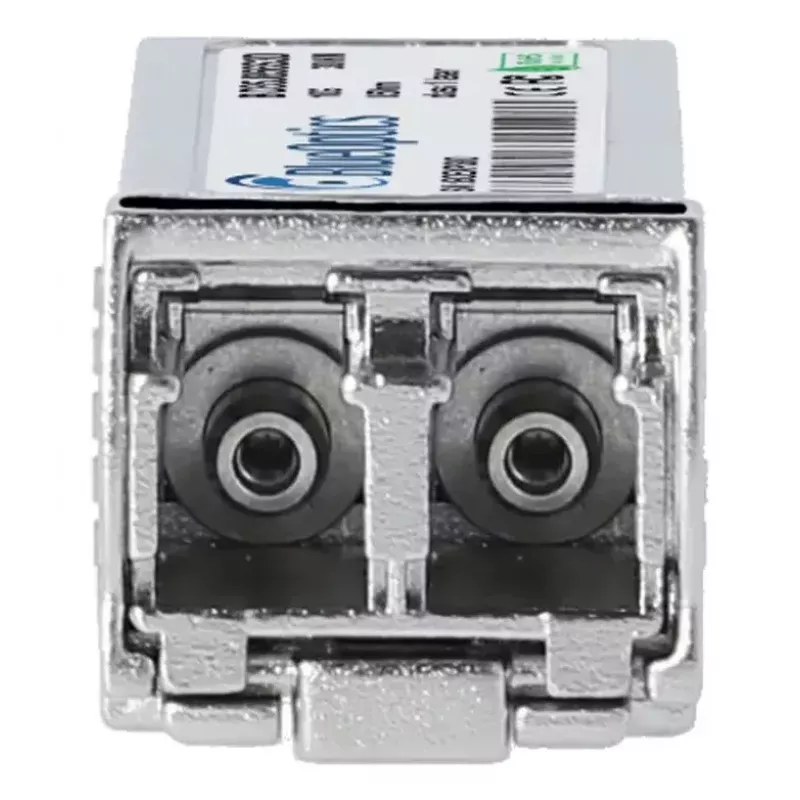

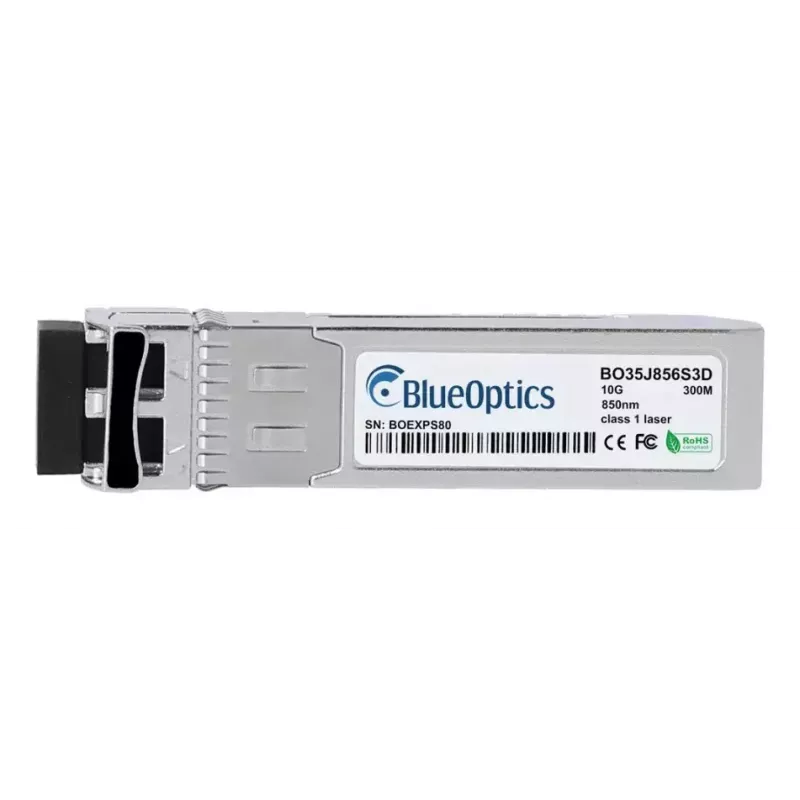

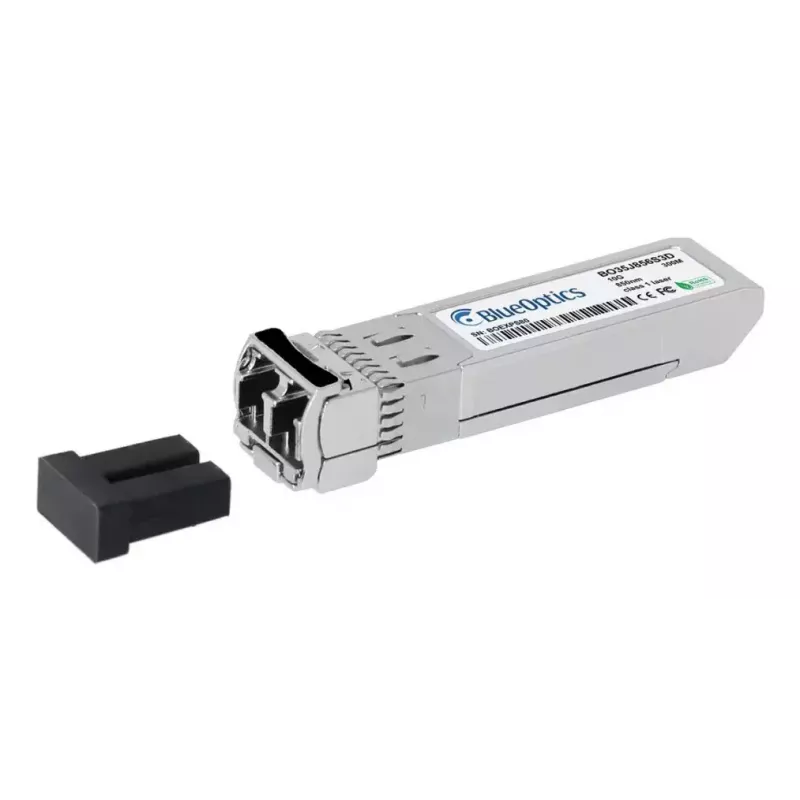

Optiskās šķiedras raiduztvērēja modulis BlueOptics M-SFP-10-SR/LC 10000 Mbit/s SFP+

BlueOptics M-SFP-10-SR/LC 10000 Mbit/s SFP+ ir kompakts optiskās šķiedras raiduztvērēja modulis, kas paredzēts ātrdarbīgiem daudzmodu savienojumiem. Tas atbalsta 10 Gbit/s datu pārraides ātrumu, izmantojot LC duplekso daudzmodu optisko šķiedru ar 850 nm VCSEL optiku un atbilst MSA SFP+ formas faktora standartiem. Modulis ir CE, RoHS un FCC atbilstīgs, sver aptuveni 20 g un ir paredzēts lietošanai parastajā tīkla aparatūrā, kas pieņem SFP+ raiduztvērējus.

Priekšrocības

Modulis nodrošina standartizētu SFP+ saskarni 10GBASE-SR optiskajiem posmiem, ļaujot vienlaicīgi raidīt un uztvert, izmantojot LC duplekso daudzmodu optisko šķiedru. Tas ietver digitālo diagnostikas uzraudzību (DDM/DOM), kas atbilst SFF-8472, lai iegūtu reāllaika informāciju par barošanas spriegumu, lāzera strāvu, raidīšanas/uztveršanas jaudu un temperatūru. Komponenti ir izvēlēti, lai nodrošinātu MSA saderību un atbalstītu pagarinātu kalpošanas laiku un augstu pieejamību datu centru un uzņēmumu vidēs.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet raiduztvērēju saderīga slēdža, maršrutētāja vai servera SFP+ slotā, līdz tas nofiksējas vietā, pēc tam pievienojiet LC dupleksos daudzmodu komutācijas kabeļus raidīšanas (TX) un uztveršanas (RX) portiem. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-SR darbību un, ja nepieciešams, DDM/DOM ziņošana ir iespējota pārvaldības saskarnē, lai uzraudzītu optiskos parametrus. Rīkojieties ar moduli un optiskās šķiedras savienotājiem aiz korpusa un izvairieties pieskarties optikai; izmantojiet aizsargājošus putekļu vāciņus, kad porti nav pievienoti.

Ieteikumi

Pirms uzstādīšanas pārbaudiet ierīces saderību un programmaparatūras prasības ar aparatūras pārdevēju. Izmantojiet daudzmodu optisko šķiedru ar atbilstošu vājinājumu un ielāpu vadiem, kas paredzēti 10 Gbit/s; pirms savienošanas notīriet savienotājus, lai uzturētu posma kvalitāti. Aktīvai uzraudzībai iespējojiet DDM/DOM tikai platformās, kas atbalsta SFF-8472, lai piekļūtu reāllaika diagnostikas datiem.
