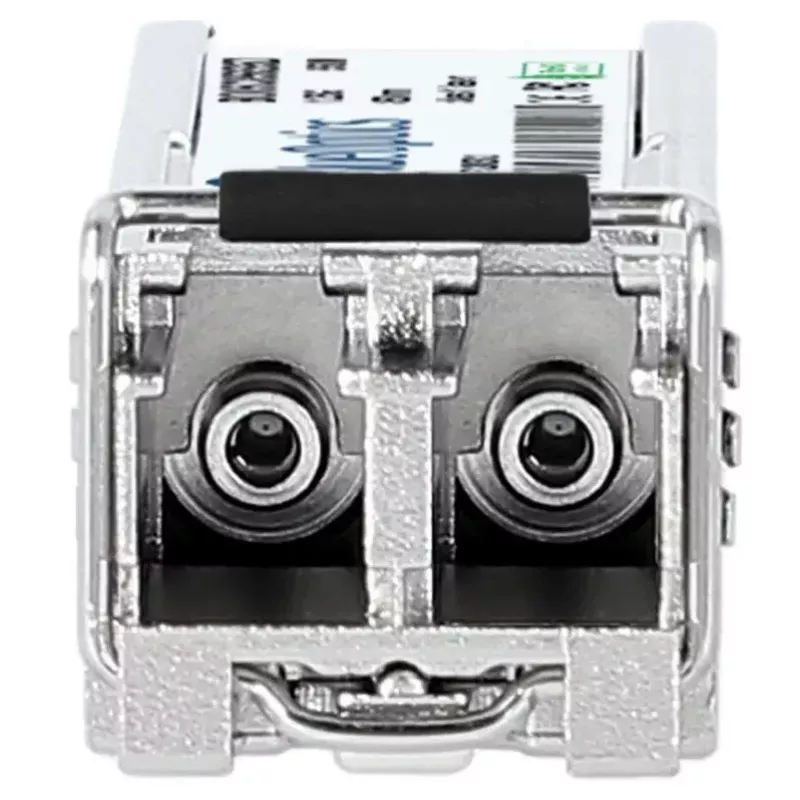

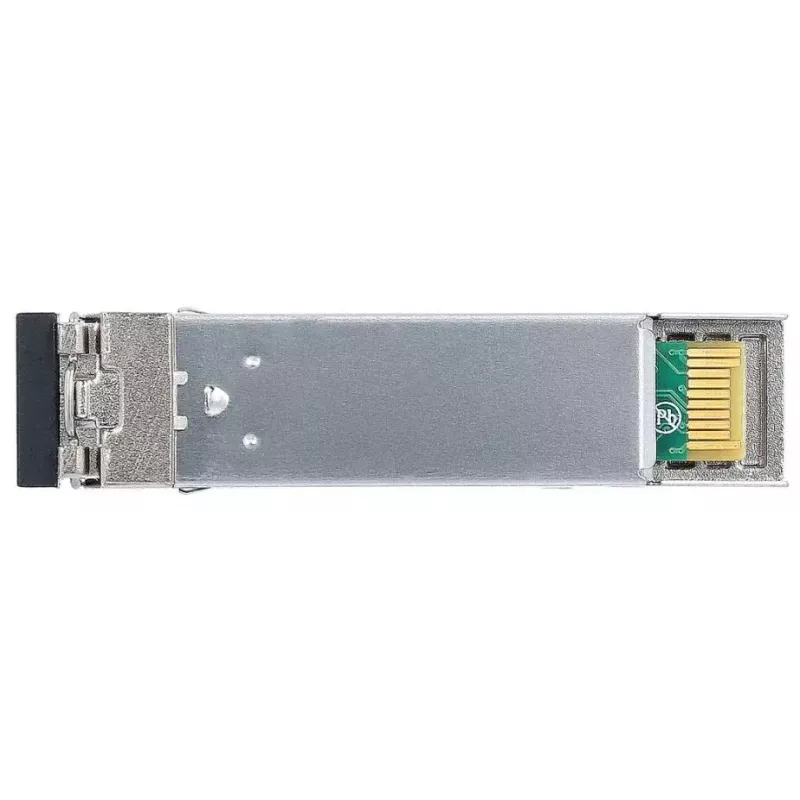

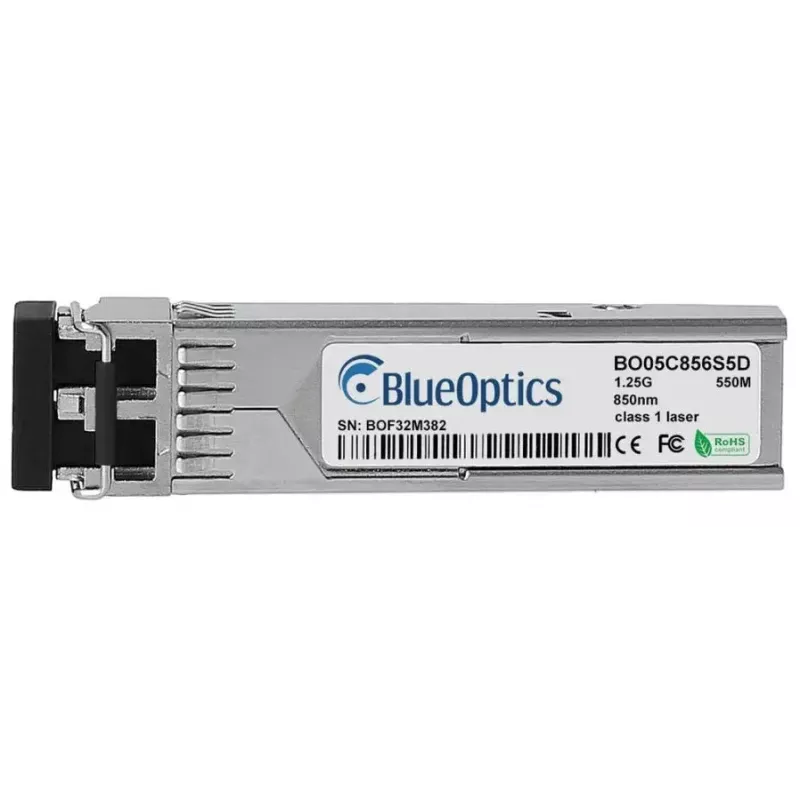

Optiskās šķiedras raiduztvērēja modulis BlueOptics MP-S85123-3CDLM5-BO 550 m

BlueOptics MP-S85123-3CDLM5-BO ir 1000Base-SX SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts uzticamiem īsa attāluma daudzmodu šķiedras savienojumiem līdz 550 m. Ievietots alumīnija korpusā un sverot aptuveni 20 g, šis SFP modulis nodrošina kompaktu, nozarē standarta SFP formas faktoru ar LC duplekso savienojumu un atbalstu 1,25 Gbit/s Ethernet un līdzīgiem ātrdarbīgiem protokoliem. Modulis ietver 850 nm viļņa garuma raidīšanas un uztveršanas lāzerus, kas piemēroti daudzmodu šķiedrai, un ir saderīgs ar plašu tīkla aprīkojuma klāstu, kas pieņem MSA atbilstošus SFP moduļus.

Priekšrocības

Modulis piedāvā „plug-and-play” saderību ar SFP pieslēgvietām, kas atbalsta 1000Base-SX, un atbilst MSA formas faktora standartiem plašai savietojamībai. Tā alumīnija korpuss nodrošina mehānisku izturību un siltuma izkliedi statīvu un korpusu vidē. Paredzēts daudzmodu šķiedrai, raiduztvērējs atbalsta divvirzienu optisko pārraidi caur LC duplekso savienotāju un nodrošina stabilu darbību kopīgiem LAN un uzglabāšanas tīkla uzdevumiem. Digitālā diagnostikas uzraudzība (DDM/DOM) ir pieejama, ja to atbalsta resursdatora aparatūra, ļaujot reāllaikā uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru.

Piemērots

Galvenās specifikācijas

Kā lietot

Pārliecinieties, vai resursdatora ierīce atbalsta 1000Base-SX SFP raiduztvērējus un, ja nepieciešams, DDM/DOM funkcijas. Ar tīkla aprīkojumu izslēgtā stāvoklī vai ievērojot pārdevēja norādījumus par karsto nomaiņu, ievietojiet SFP moduli brīvā SFP pieslēgvietā, līdz tas cieši nofiksējas. Savienojiet atbilstošu LC duplekso daudzmodu savienotājkabeli starp moduli un attālo raiduztvērēju vai paneļu paneli, ievērojot pareizu TX/RX orientāciju. Ieslēdziet resursdatora ierīci un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni; kad atbalstīts, nolasiet DDM vērtības savienojuma diagnostikai. Ievērojiet pārdevēja norādījumus par nepieciešamajiem programmaparatūras vai saderības iestatījumiem.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu šķiedru (OM3/OM4 attiecīgi) un LC dupleksos savienotājkabeļus, lai maksimāli palielinātu sasniedzamo savienojuma attālumu un signāla rezervi. Pārbaudiet, vai resursdatora aprīkojums nepārprotami atbalsta 1000Base-SX SFP moduļus, un, ja nepieciešama attālināta diagnostika, apstipriniet DDM/DOM saderību. Izvairieties no moduļa pakļaušanas pārmērīgam mehāniskam triecienam vai optisko gala virsmu piesārņošanas — pirms savienošanas notīriet savienotājus un izmantojiet putekļu vāciņus, kad modulis nav pievienots.
