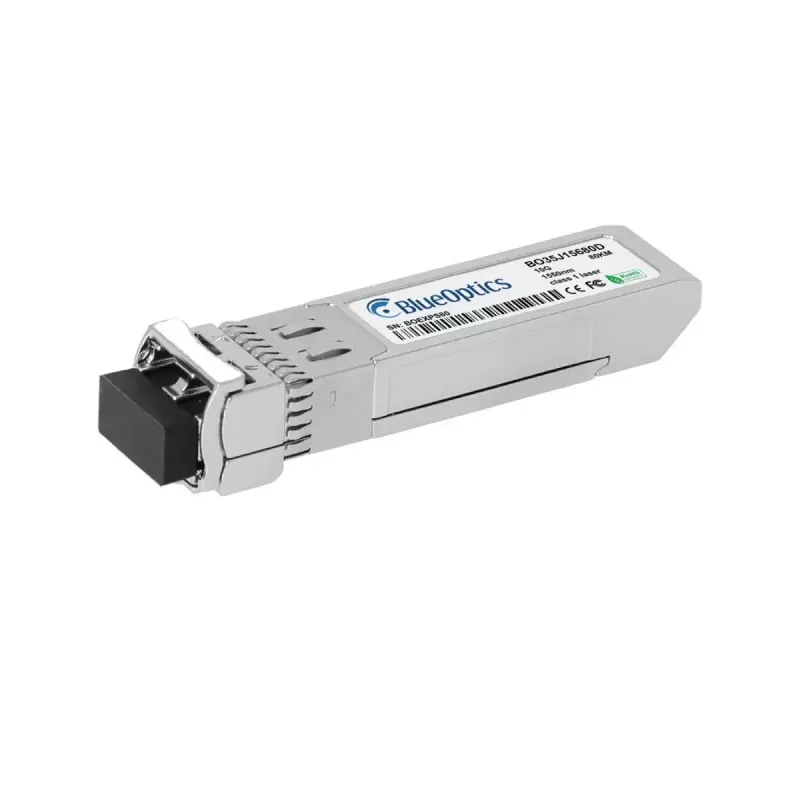

Optiskās šķiedras raiduztvērēja modulis BlueOptics SPP-10S-ZR-CDFB-BO 80000 m

BlueOptics SPP-10S-ZR-CDFB-BO ir liela attāluma SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10G datu pārraidei pa vienmoda šķiedru līdz 80 000 m. Ievietots alumīnija korpusā un sver tikai 20 g, šis LC Duplex raiduztvērējs atbilst MSA SFP+ formas faktora konvencijām un atbalsta 1550 nm raidīšanas un uztveršanas viļņu garumus. Tas ir saderīgs ar aparatūru, kas pieņem Source Photonics SPP-10S-ZR-CDFB ierīces, un ievieš standarta optiskās saskarnes Ethernet, Fibre Channel over Ethernet un SDH/SONET savienojumiem.

Priekšrocības

Modulis nodrošina liela attāluma sasniedzamību līdz 80 km ar vienlaicīgu nosūtīšanas un saņemšanas iespēju caur LC Duplex savienojumiem, un ietver atbalstu digitālās diagnostikas uzraudzībai (DDM/DOM) reāllaika telemetrijai, piemēram, barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai, ja resursdatora iekārta to atbalsta. Raiduztvērējs ir konstruēts ar alumīnija korpusu un vieglu dizainu, būvēts atbilstoši nozares MSA standartiem un izmanto augstas kvalitātes optiskos un elektroniskos komponentus, lai nodrošinātu pagarinātu ekspluatācijas kalpošanas laiku un stabilu veiktspēju tīkla vidē.

Piemērots

• Liela attāluma 10G Ethernet saitēm pa vienmoda šķiedru
• Savienojumiem starp datu centriem un metro agregācijai
• Ātrdarbīgām Fibre Channel over Ethernet vai SDH/SONET lietojumprogrammām
• Rezerves moduļiem slēdžos, maršrutētājos un glabāšanas sistēmās, kas pieņem Source Photonics SPP-10S-ZR-CDFB saderīgus SFP+

Galvenās specifikācijas

• Formas faktors: SFP+ (atbilst MSA)
• Datu pārraides ātrums: 10 Gbps
• Viļņa garums: 1550 nm raidīšanai un uztveršanai
• Šķiedras tips: Vienmoda šķiedra (SMF)
• Savienotājs: LC Duplex
• Maksimālais pārraides attālums: līdz 80 km
• Materiāls un krāsa: alumīnija korpuss
• Svars: 0,02 kg
• Digitālā diagnostika: DDM/DOM atbalsts (ja atbalsta resursdators)

Lietošana

Uzstādiet raiduztvērēju SFP+ pieslēgvietā saderīgā slēdžā, maršrutētājā vai glabāšanas saskarnē, ievērojot ierīces ražotāja norādījumus par karsto pieslēgšanu. Izmantojiet LC Duplex vienmoda savienotāj vadu, lai izveidotu savienojumu ar attālo raiduztvērēju vai savienotāj paneli, nodrošinot pareizu šķiedras polaritāti raidīšanai un uztveršanai. Pārbaudiet saites pārrunu un ātruma iestatījumus resursdatora ierīcē un iespējojiet DDM/DOM pārvaldības programmatūrā, ja telemetrija ir nepieciešama un platforma to atbalsta.

Ieteikumi

Optimālai veiktspējai izmantojiet augstas kvalitātes vienmoda šķiedru un atbilstošus LC Duplex savienotājus, uzturiet šķiedru savienotājus tīrus un pārbaudiet gala virsmas pirms savienošanas, kā arī nodrošiniet, ka resursdatora aparatūras programmaparatūra atbalsta Source Photonics saderīgus SFP+ moduļus un DDM/DOM funkcijas. Ieteicams laboratorijā testēt moduļa paraugu jūsu konkrētajā aparatūrā, lai apstiprinātu saderību un darbību ekspluatācijas apstākļos.
