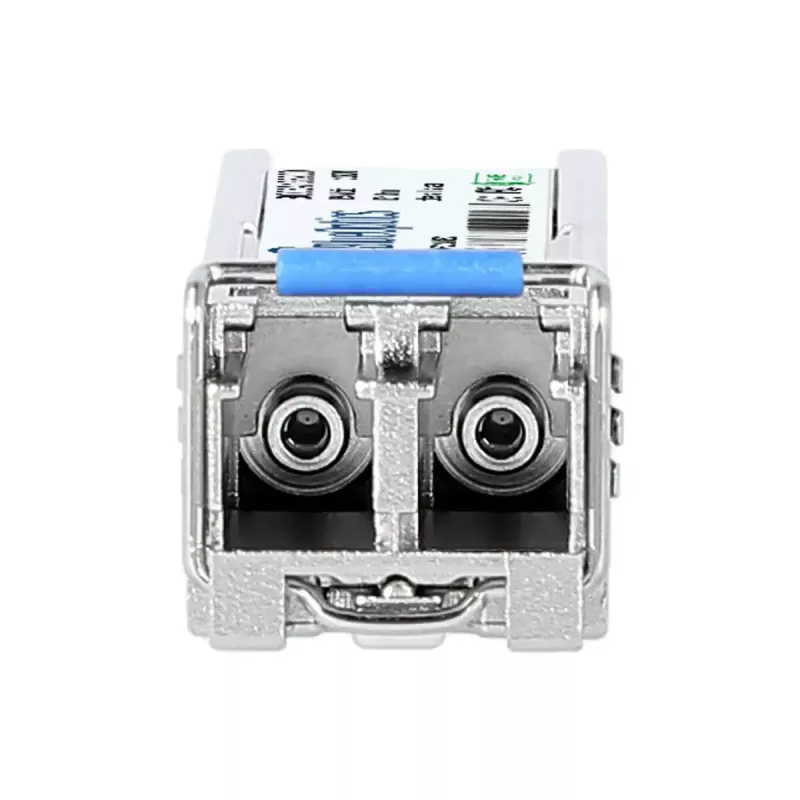

Optiskās šķiedras raiduztvērēja modulis BlueOptics TRX100037-BO SFP LC Alumīnijs

BlueOptics TRX100037-BO SFP LC Alumīnijs ir optiskās šķiedras raiduztvērēja modulis, izstrādāts vienmoda optiskajiem savienojumiem. Tas atbilst MSA SFP formas faktora standartiem, tam ir LC dupleksais savienotājs un alumīnija korpuss, un tas sver aptuveni 20 g. Modulis atbalsta 100BASE-LX darbību ar 1310 nm pārraides un uztveršanas viļņu garumiem un ir paredzēts ātrdarbīgai datu pārraidei pa vienmoda šķiedru attālumos līdz aptuveni 20 km.

Priekšrocības

Modulis nodrošina MSA atbilstošu elektrisko un mehānisko saderību ar plašu tīkla aprīkojuma klāstu, kas pieņem SFP formas faktora raiduztvērējus. Alumīnija korpuss piedāvā kompaktu, vieglu formas faktoru, kas piemērots blīviem uzstādījumiem. Vienmoda 1310 nm optika nodrošina uzticamus liela attāluma savienojumus ar imunitāti pret elektromagnētiskiem traucējumiem, un dizains atbalsta digitālo diagnostiku darbības parametru uzraudzībai, ja resursdatora aparatūra nodrošina DDM/DOM funkcijas.

Piemērots

• Liela attāluma Ethernet savienojumiem pa vienmoda šķiedru
• Savienojumiem starp slēdžiem, maršrutētājiem un glabāšanas sistēmām
• Tīkla jauninājumiem un apkopei, kur nepieciešama MSA SFP saderība
• Vidēm, kur nepieciešama zema elektromagnētisko traucējumu jutība

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Savienotājs: LC dupleksais
• Optiskais režīms: Vienmoda šķiedra
• Viļņa garums: 1310 nm (TX un RX)
• Atbalstītais protokols: 100BASE-LX Ethernet (līdz ~155 Mbps lietojumprogrammu saderība)
• Maksimālais sniedzamības attālums: aptuveni 20 km (vienmoda, atkarībā no šķiedras un savienojuma budžeta)
• Korpusa materiāls: alumīnijs
• Svars: ~0.02 kg
• DDM/DOM: atbalstīts, ja resursdatora aparatūra nodrošina saskarni

Lietošanas norādījumi

Ievietojiet SFP raiduztvērēju saderīgā SFP portā tīkla ierīcē, līdz tas nofiksējas. Pievienojiet LC dupleksos vienmoda ielāpu vadus modulim, nodrošinot pareizu TX/RX orientāciju. Pārbaudiet savienojuma statusu resursdatora ierīcē un iespējojiet nepieciešamo saskarnes konfigurāciju 100BASE-LX darbībai. Ja nepieciešama digitālā diagnostika, iespējojiet vai pieprasiet DDM/DOM saskarni caur resursdatora pārvaldības sistēmu, lai nolasītu parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko jaudu un temperatūru, ja resursdators atbalsta šīs funkcijas.

Ieteikumi

Izmantojiet sertificētus vienmoda LC ielāpu vadus un uzturiet tīrus šķiedru galus, lai nodrošinātu optimālu veiktspēju. Pārbaudiet resursdatora aprīkojuma saderību ar trešo pušu SFP moduļiem un pārliecinieties, ka ierīce atbalsta DDM/DOM, ja nepieciešama uzraudzība. Izvairieties no pārmērīgas šķiedru kabeļu liekšanas un darbiniet moduli ražotāja ieteiktajā temperatūras un jaudas diapazonā, kas norādīts resursdatora sistēmā.
