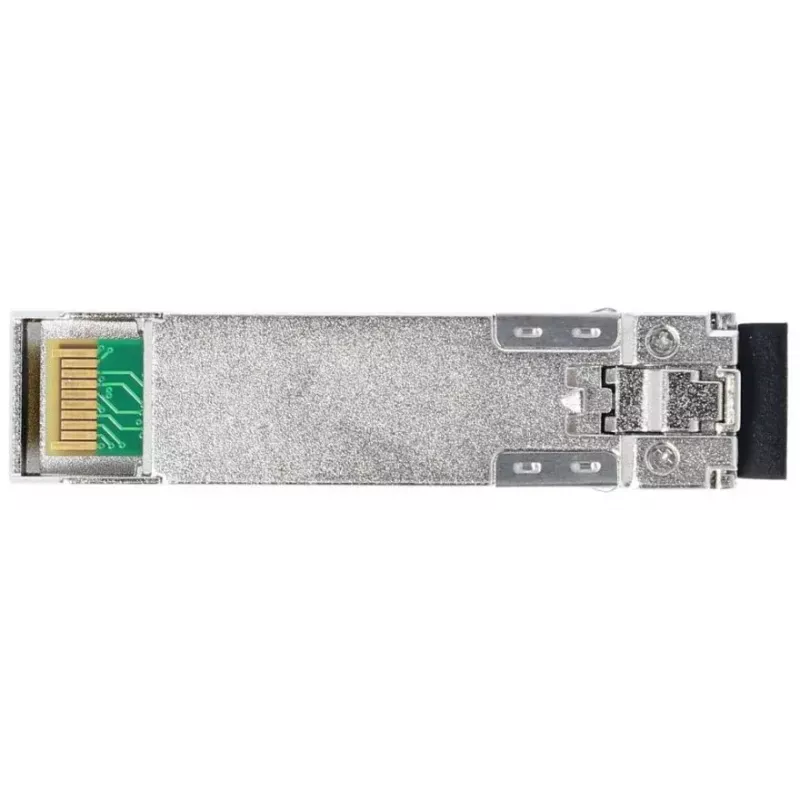

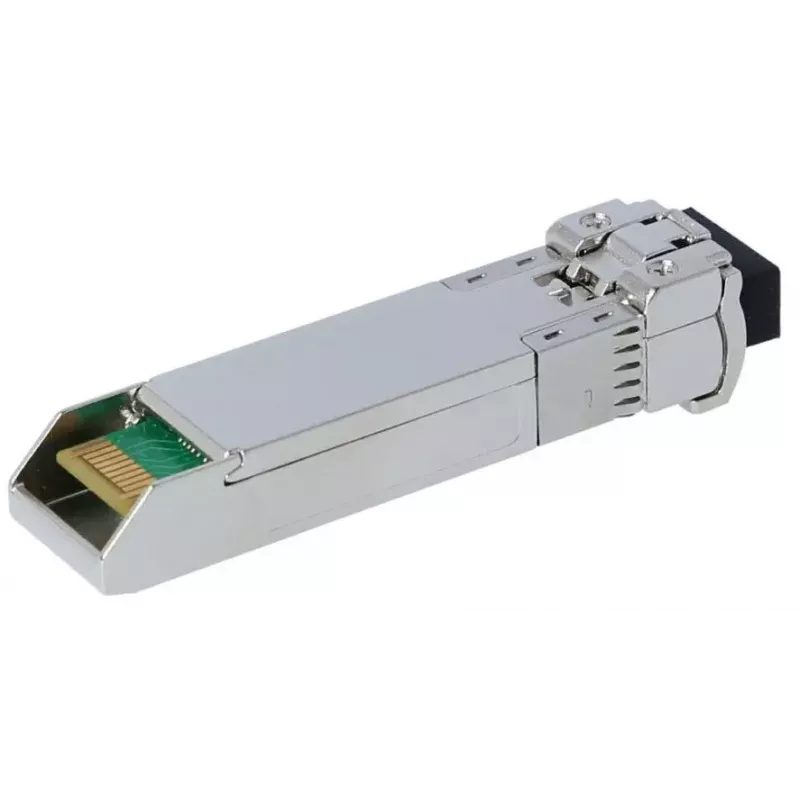

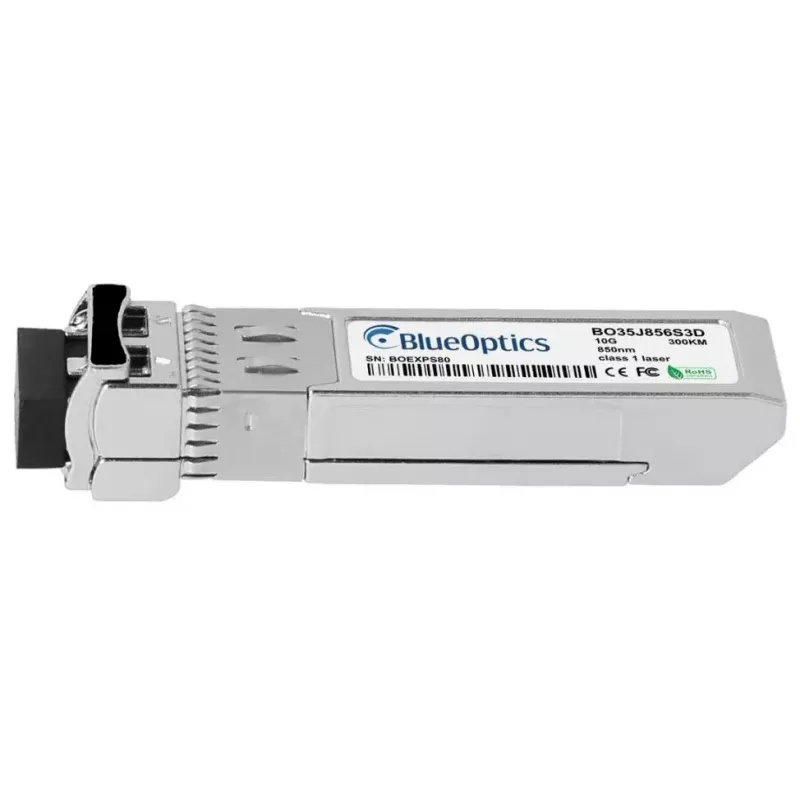

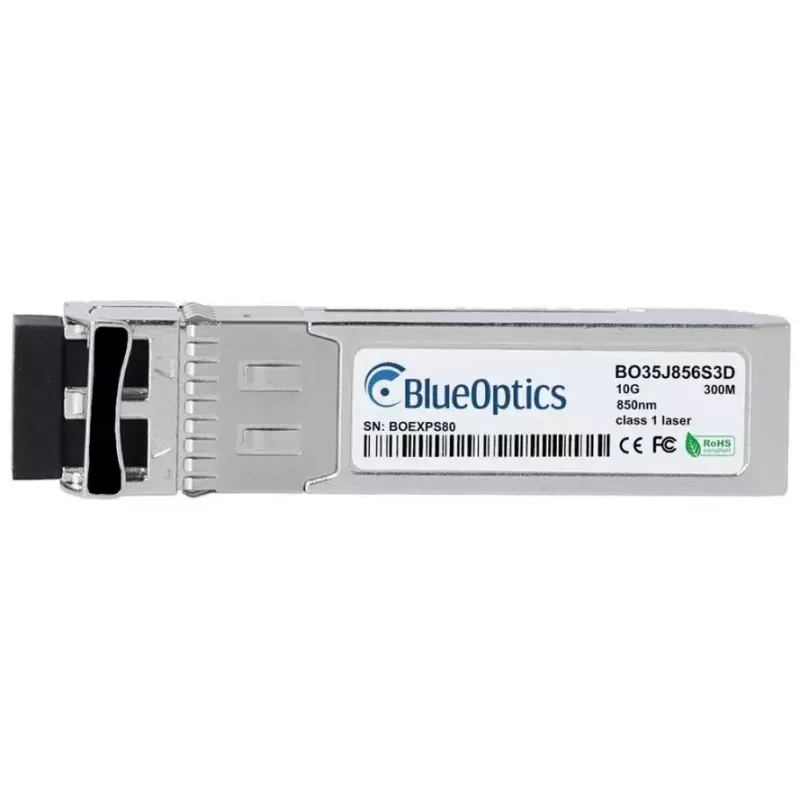

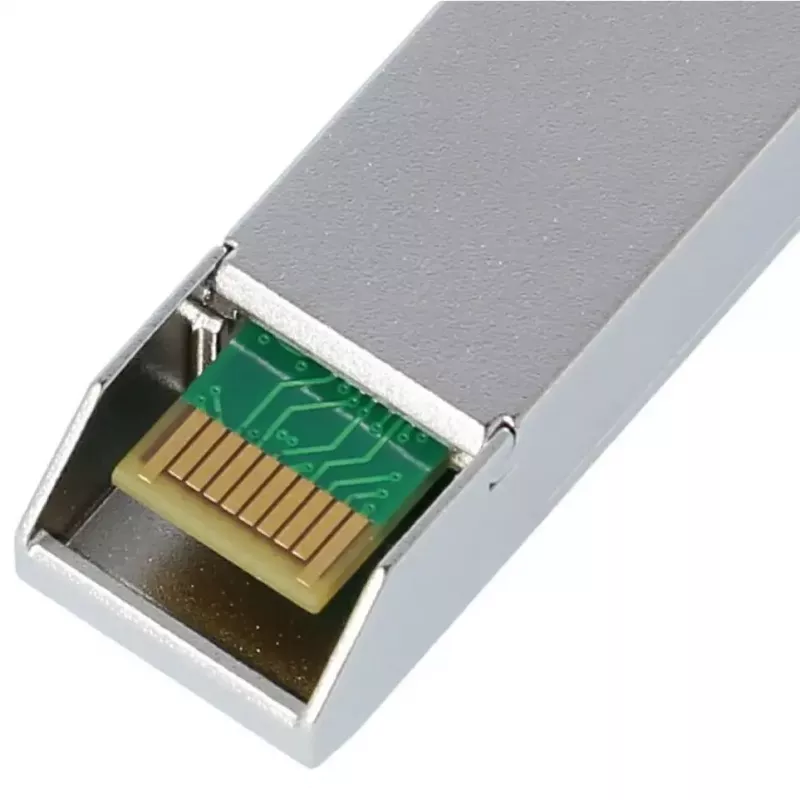

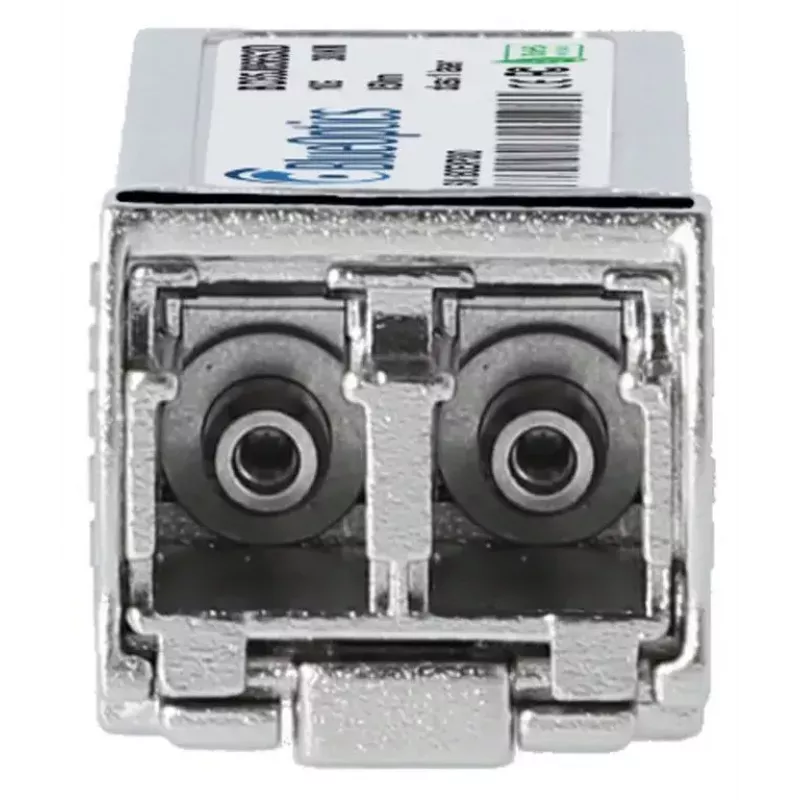

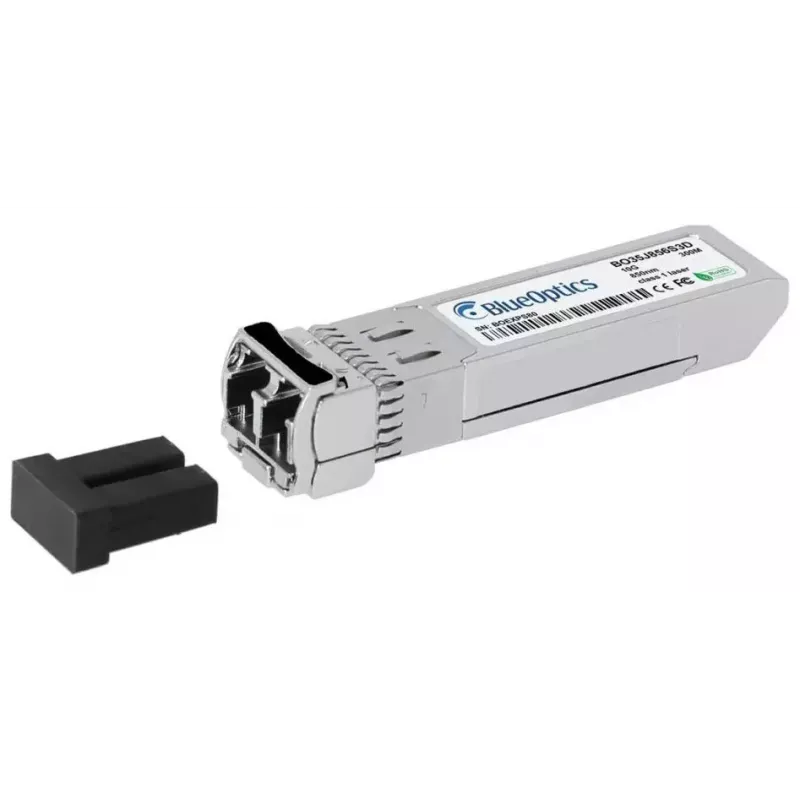

Optiskās šķiedras raiduztvērēja modulis BlueOptics X1672A-R5-BO SFP+ 300m

BlueOptics X1672A-R5-BO SFP+ 300m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10G ātrgaitas datu pārraidei pa daudzmodu šķiedru. Izgatavots alumīnija korpusā un sver aptuveni 20 gramus, šis SFP+ modulis izmanto LC dupleksos savienotājus un darbojas pie 850 nm gan raidīšanai, gan uztveršanai, nodrošinot pārraides attālumus līdz 300 metriem. Modulis atbilst MSA saderīgiem SFP+ formas faktora standartiem un ir piemērots lietošanai tīkla iekārtās, kas pieņem LC duplekso 10GBASE-SR optiku.

Priekšrocības

Modulis nodrošina 10GBASE-SR veiktspēju ar vienlaicīgu raidīšanas un uztveršanas iespēju, izmantojot LC dupleksos optiskos savienojumus, un ir saderīgs ar iekārtām, kas atbalsta standarta SFP+ 10G optiku. Tā alumīnija korpuss piedāvā izturīgu un vieglu risinājumu statņu un šasiju instalācijām. Raiduztvērējs atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), lai reāllaikā ziņotu par darbības parametriem, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko izvades/saņemto jaudu un temperatūru, atvieglojot attālināto diagnostiku un apkopi.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics SFP+ moduli saderīgā SFP+ portā slēdzī, maršrutētājā vai atmiņas ierīcē, līdz tas nofiksējas vietā, pēc tam pievienojiet LC dupleksos daudzmodu šķiedras komutācijas kabeļus Tx un Rx portiem. Pārbaudiet ierīces saderību un iespējojiet nepieciešamos porta iestatījumus savas iekārtas pārvaldības saskarnē. Ja pieejams, iespējojiet DDM/DOM uzraudzību resursdatora ierīcē, lai skatītu reāllaika diagnostikas datus par barošanas spriegumu, lāzera strāvu, optisko jaudu un temperatūru. Ievērojiet standarta ESD piesardzības pasākumus apstrādes laikā un izmantojiet aizsargvāciņus uz neizmantotajiem savienotājiem, lai izvairītos no piesārņojuma.

Ieteikumi

Optimālai veiktspējai izmantojiet daudzmodu OM3/OM4 komutācijas kabeļus un uzturiet tīras savienotāju gala virsmas. Apstipriniet, ka resursdatora aparatūra atbalsta SFP+ 10GBASE-SR moduļus un DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Nomainot optiku, izslēdziet vai atspējojiet portu, ja to iesaka iekārtas ražotājs, un pēc instalēšanas veiciet savienojuma testus, lai nodrošinātu paredzamo caurlaidspēju un signāla līmeņus.
