Optiskās šķiedras raiduztvērējs CBO QSFP28-100G-CWDM4 100G CWDM4

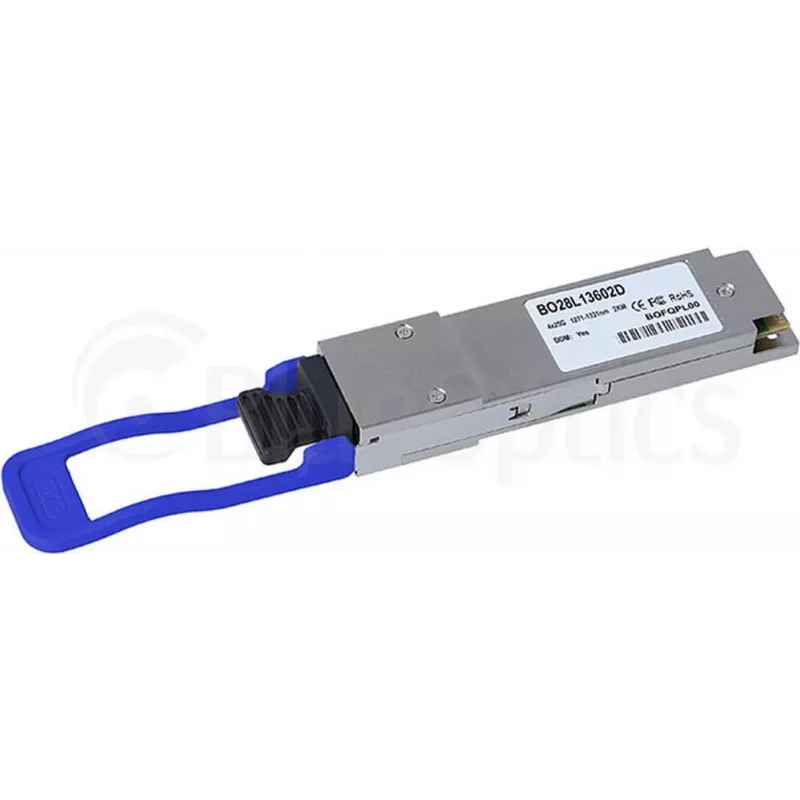

BlueOptics optiskās šķiedras raiduztvērējs CBO QSFP28-100G-CWDM4 100G CWDM4 ir QSFP28 formas faktora modulis, kas paredzēts 100 Gigabit Ethernet savienojumiem pa vienmoda šķiedru. Tas atbalsta rupjo viļņgarumu dalīšanas multipleksēšanu (CWDM4), lai pārraidītu četras 25 Gbit/s līnijas, katra savā viļņgarumā, nodrošinot konsolidētu 100G pārraidi kompaktā, karstās pieslēgšanas iepakojumā. Raiduztvērējs ir paredzēts lietošanai augsta blīvuma tīkla vidēs, kur nepieciešami liela attāluma šķiedru starpsavienojumi.

Priekšrocības

Šis QSFP28 modulis piedāvā kompaktu QSFP28 interfeisu ar karstās pieslēgšanas darbību, kas ļauj ātri izvietot un apkalpot, neizslēdzot iekārtas. Izmantojot CWDM4 multipleksēšanu, tas samazina nepieciešamo šķiedru skaitu, vienlaikus saglabājot 100G jaudu, padarot to piemērotu blīviem datu centriem un uzņēmumu agregācijai. Modulis ir optimizēts vienmoda šķiedrai un lielākiem savienojuma attālumiem salīdzinājumā ar īsa attāluma optiku, nodrošinot stabilu optisko veiktspēju starp statīvu un starp datu centru savienojumiem.

Piemērots

• 100 Gigabit Ethernet savienojumiem starp slēdžiem un maršrutētājiem
• Datu centru starpsavienojumiem un spine-leaf arhitektūrām
• Uzņēmumu mugurkaula savienojumiem un agregācijas portiem
• Vienmoda šķiedras liela attāluma šķiedru savienojumiem

Galvenās specifikācijas

• Formas faktors: QSFP28
• Datu pārraides ātrums: 100 Gbit/s (4 × 25 Gbit/s līnijas)
• Optiskā tehnoloģija: CWDM4 (rupjā viļņgarumu dalīšanas multipleksēšana)
• Šķiedras tips: Vienmoda šķiedra (SMF)
• Konektora interfeiss: MPO/MTP daudzšķiedru konektors
• Darbība: Karstās pieslēgšanas
• Tipisks pielietojums: Liela attāluma 100G savienojumi datu centros un uzņēmumu tīklos

Kā lietot

Uzstādiet moduli saderīgā QSFP28 slotā slēdzī, maršrutētājā vai optiskajā retranslatorā, ievērojot resursdatora iekārtas ražotāja norādījumus. Izmantojiet MPO/MTP-terminētu vienmoda šķiedras kabeli un pirms savienošanas pārliecinieties par pareizu polaritāti un konektoru tīrību. Pēc ievietošanas konfigurējiet resursdatora portu 100G darbībai pēc nepieciešamības; modulis atbalsta standarta QSFP28 pārvaldības interfeisus diagnostikai. Sekojiet savienojuma statusam un optiskajiem parametriem caur resursdatora sistēmu, lai pārbaudītu pareizu darbību.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka konektori un šķiedra ir tīri un bez netīrumiem, un pārbaudiet saderību ar resursdatora iekārtas modeli un programmaparatūru. Izmantojiet atbilstošu šķiedru pārslēgšanas un multipleksēšanas infrastruktūru, lai realizētu CWDM4 kanālu maršrutēšanu, un ievērojiet ražotāja vides ierobežojumus temperatūrai un mitrumam, lai uzturētu optisko veiktspēju un uzticamību.
