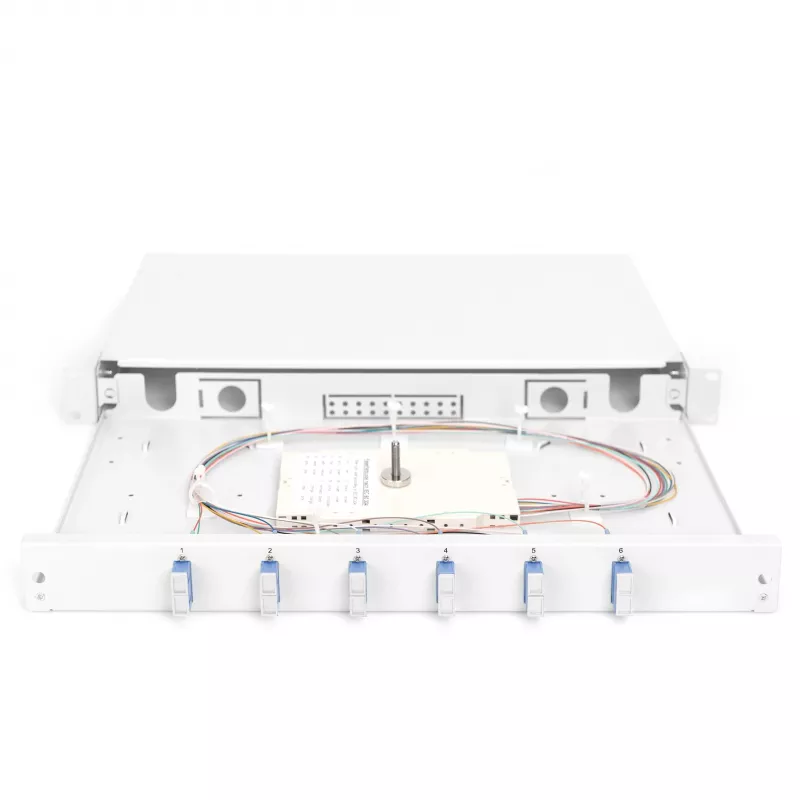

Optiskās šķiedras savienojuma kārba Digitus DN-96320/9 SC OS2 51.5 cm Pelēka

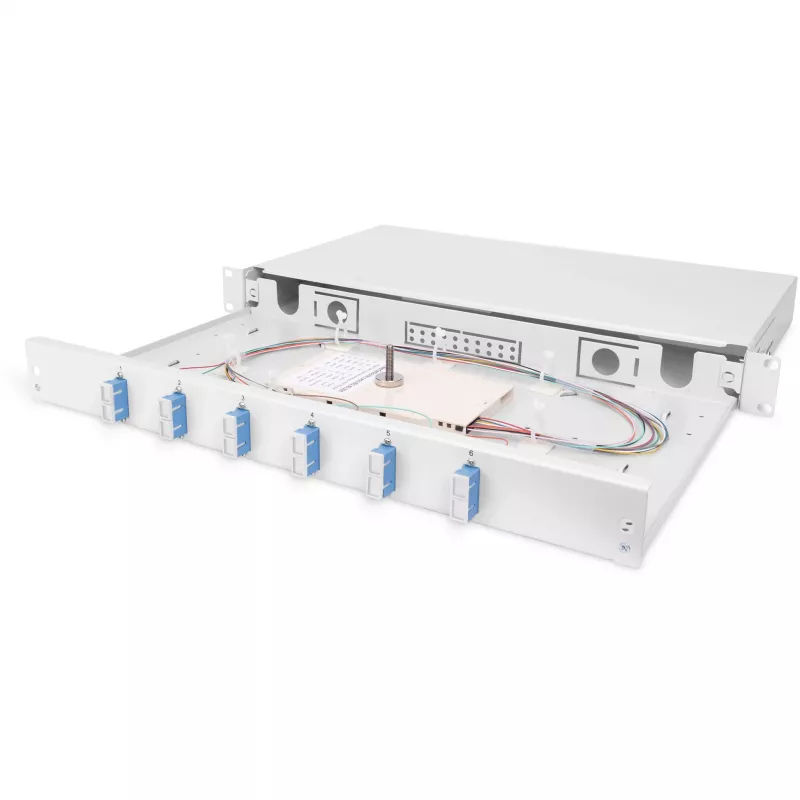

FO savienojuma kārbas tiek pastāvīgi uzstādītas tīkla skapī, lai apvienotu tajā saplūstošos optiskās šķiedras kabeļus, pildot līdzīgu lomu kā ielāpu panelis. Digitus optiskās šķiedras savienojuma kārba DN-96320/9 ir paredzēta SC savienotājiem un OS2 šķiedras tipam; tā izgatavota no 1 mm bieza lokšņu tērauda ar pelēku (RAL 7035) apdari un tiek piegādāta iepriekš konfigurēta ar samontētu savienojuma kaseti, krāsu kodētiem pigteilu vadiem un priekšējā paneļa savienotājiem. Ierīce ir piemērota montāžai statīvā (1U), un tai ir kompakti ārējie izmēri (483 mm × 44,5 mm × 280 mm), nodrošinot organizētu šķiedru pārvaldību un savienojumu aizsardzību.

Priekšrocības

Savienojuma kārba nodrošina drošu, pastāvīgi montētu korpusu optisko šķiedru savienošanai un maršrutēšanai, samazinot mehānisko slodzi un aizsargājot savienojumus. Iepriekš uzstādīta savienojuma kasete un savienotāji vienkāršo uzstādīšanu un samazina montāžas laiku uz vietas. Krāsu kodētie pigteilu vadi atbilst DIN IEC 60304 standartam skaidrai identifikācijai, un tērauda korpuss nodrošina mehānisku stabilitāti un ilgtermiņa izturību tipiskā tīkla skapja vidē.

Piemērots

• Statīvā montējamai šķiedru pārvaldībai serveru telpās un telekomunikāciju skapjos
• OS2 vienmoda šķiedras savienošanai ar slēdžiem, multivides pārveidotājiem, maršrutētājiem, modemiem, serveriem un SFP moduļiem
• FTTH / FTTB instalācijām, kur nepieciešama droša terminācija un savienojumu aizsardzība

Galvenās specifikācijas

• Modelis: Digitus DN-96320/9
• Savienotāja tips: 6 × SC duplex (SC DX)
• Šķiedras tips: OS2 (vienmoda)
• Iekļautās sastāvdaļas: savienojuma kasete, krāsu kodēti pigteilu vadi, priekšējā paneļa savienotāji
• Statīva izmērs: 1U (platums 483 mm)
• Korpusa materiāls: 1 mm lokšņu tērauds, pelēks (RAL 7035)
• Ārējie izmēri (P × A × Dz): 483 mm × 44,5 mm × 280 mm
• Zīmols: DIGITUS
• MPN: DN-96320/9
• EAN: 4016032278337

Lietošana

Montējiet savienojuma kārbu standarta 19 collu statīvā piemērotā augstumā un nostipriniet ar statīva skrūvēm. Ievadiet ienākošos šķiedru kabeļus skapī un caur kārbas ieejas punktiem, pēc tam sagatavojiet un savienojiet šķiedras saskaņā ar savienojuma kasetes instrukcijām. Ievietojiet krāsu kodētos pigteilu vadus savienojuma kasetē un pievienojiet pigteilu savienotājus priekšējā paneļa SC savienotājiem. Izmantojiet komutācijas kabeļus, lai savienotu priekšējā paneļa SC portus ar slēdžiem, multivides pārveidotājiem, maršrutētājiem, modemiem vai SFP moduļiem pēc nepieciešamības.

Ieteikumi

Apstrādājiet šķiedras, ievērojot atbilstošus ESD piesardzības pasākumus, un izmantojiet ieteiktos šķiedru instrumentus. Ievērojiet minimālos liekuma rādiusus OS2 vienmodas šķiedrai, izvairieties no pārmērīgas spriedzes uz pigteilu vadiem un nostipriniet kabeļu ievadus, lai novērstu kustību. Pēc savienošanas veiciet testus (ievades zudumi/atstarojuma zudumi), lai pārbaudītu pareizu uzstādīšanu.
