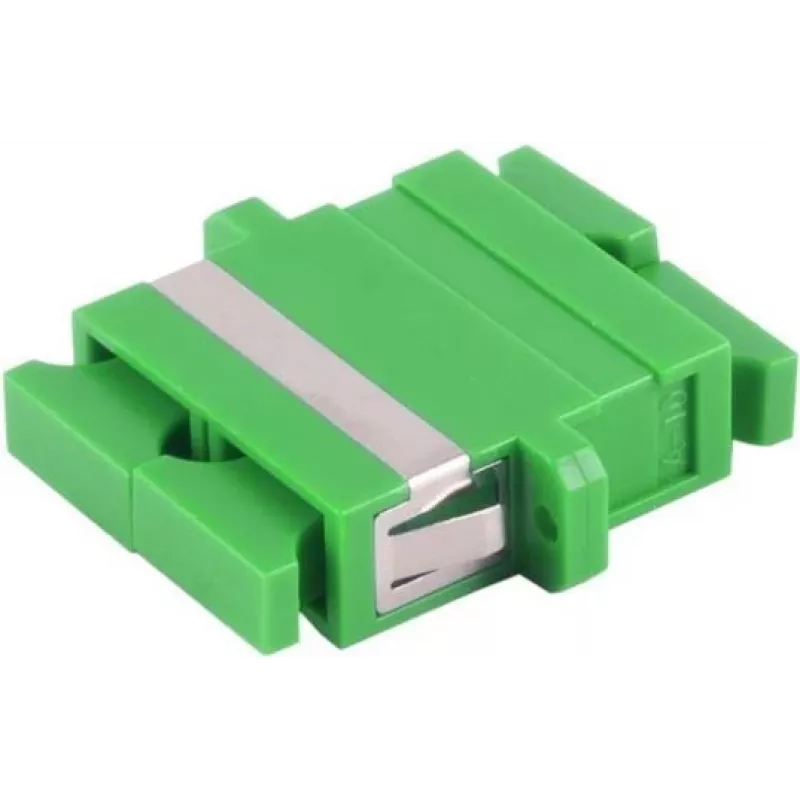

Optiskās šķiedras savienotājs SC/SC sievišķais/sievišķais ShiverPeaks BS07-60061

ShiverPeaks BS07-60061 SC/SC sievišķais/sievišķais optiskās šķiedras savienotājs ir paredzēts uzstādīšanai starpsienā, lai nodrošinātu stabilu saskarni starp optiskajiem kabeļiem un ierīcēm. Tas ļauj vienkārši savienot divus SC-terminētus optiskās šķiedras kabeļus caur paneli vai korpusu, atbalstot uzticamu optiskā signāla pārraidi telekomunikāciju un datortīklu mezglos.

Priekšrocības

Šis SC/SC sievišķais-sievišķais starpsienas savienotājs nodrošina konsekventu izlīdzināšanu un atkārtojamu savienošanas veiktspēju, pateicoties tā SC saskarnes ģeometrijai un precīzai feruļu izlīdzināšanai. Tā starpsienas formas faktors nostiprina savienojumu uz paneļiem vai sadales kārbām, samazinot slodzi uz kabeļu terminācijām un uzlabojot sistēmas uzturēšanas iespējas. Savienotājs ir saderīgs ar standarta SC spraudņiem un atbalsta vienkāršu uzstādīšanu un nomaiņu, ja nepieciešama tīkla pārkonfigurācija vai remonts.

Piemērots

• Paneļu un korpusu starpsienas savienojumi sakaru statīvos
• Divu SC-terminētu optiskās šķiedras savienotājvadu savienošana caur sienu vai paneli
• Telekomunikāciju un datu centru optiskās sadales rāmji
• Lauka korpusi un savienojuma skapji, kuriem nepieciešama fiksēta SC saskarne

Galvenās specifikācijas

• Savienotāja tips: SC sievišķais uz SC sievišķo (starpsiena)
• Montāža: Paneļa / starpsienas montāža korpusiem un sadales paneļiem
• Šķiedras savietojamība: Paredzēts lietošanai ar standarta vienmoda vai daudzmodu SC-terminētiem savienotājvadiem (pirms lietošanas pārbaudiet šķiedras tipu)
• Korpuss: Metāla vai plastmasas starpsienas korpuss mehāniskajam atbalstam (materiāls var atšķirties atkarībā no ražošanas partijas)
• Izlīdzināšana: Precīza feruļu izlīdzināšana zemiem ievades zudumiem un atkārtojamai savienošanai

Kā lietot

Uzstādiet savienotāju, ievietojot to paneļa izgriezumā vai norādītajā starpsienas atverē, un nostipriniet ar atbilstošu montāžas aparatūru. Ievietojiet SC-terminētos savienotājvadus katrā sievišķajā portā, līdz tie nofiksējas, nodrošinot pareizu gala virsmas kontaktu. Pēc savienošanas pārbaudiet optisko nepārtrauktību un signāla līmeni, izmantojot optiskās jaudas mērītāju vai vizuālo bojājumu meklētāju, kā daļu no standarta nodošanas ekspluatācijā un apkopes procedūrām.

Ieteikumi

Pirms savienošanas pārliecinieties, ka uzstādīto savienotājvadu šķiedras tips atbilst sistēmas projektējumam (vienmoda vai daudzmodu), un pārbaudiet savienotāju gala virsmu tīrību. Izmantojiet piemērotus tīrīšanas rīkus un putekļu vāciņus, kad savienotājs netiek izmantots. Uzstādīšanas laikā izvairieties no pārmērīgas locīšanas vai slodzes uz pievienotajiem kabeļiem un ievērojiet plauktu vai korpusu zemējuma un kabeļu pārvaldības labāko praksi.
