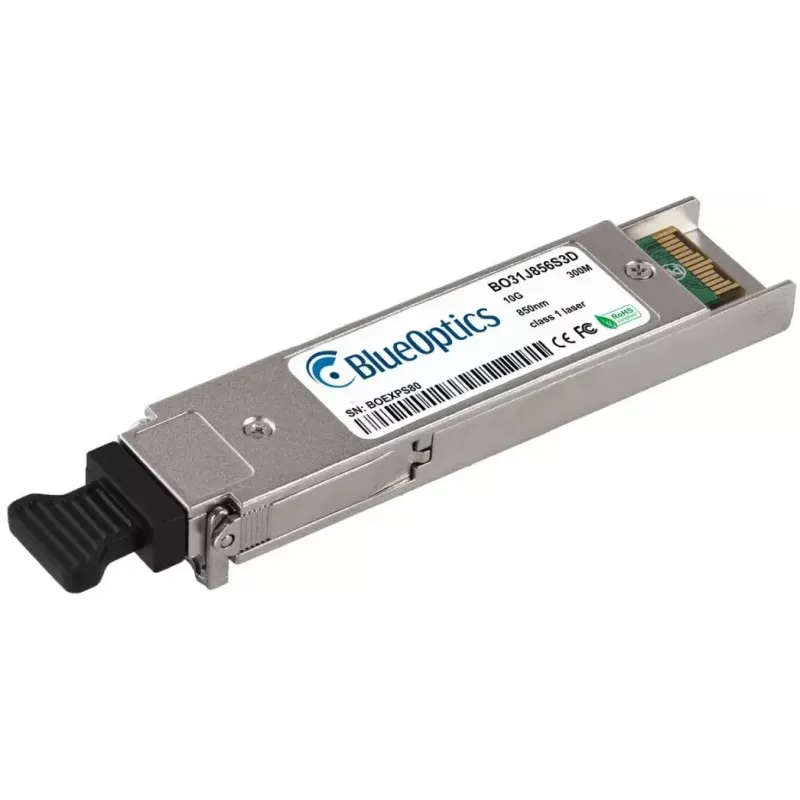

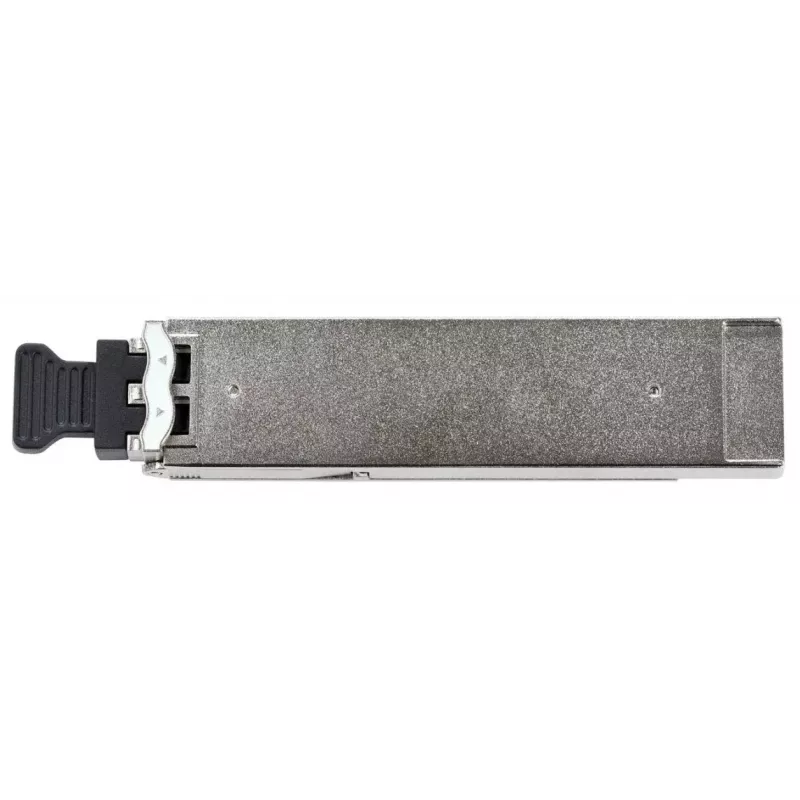

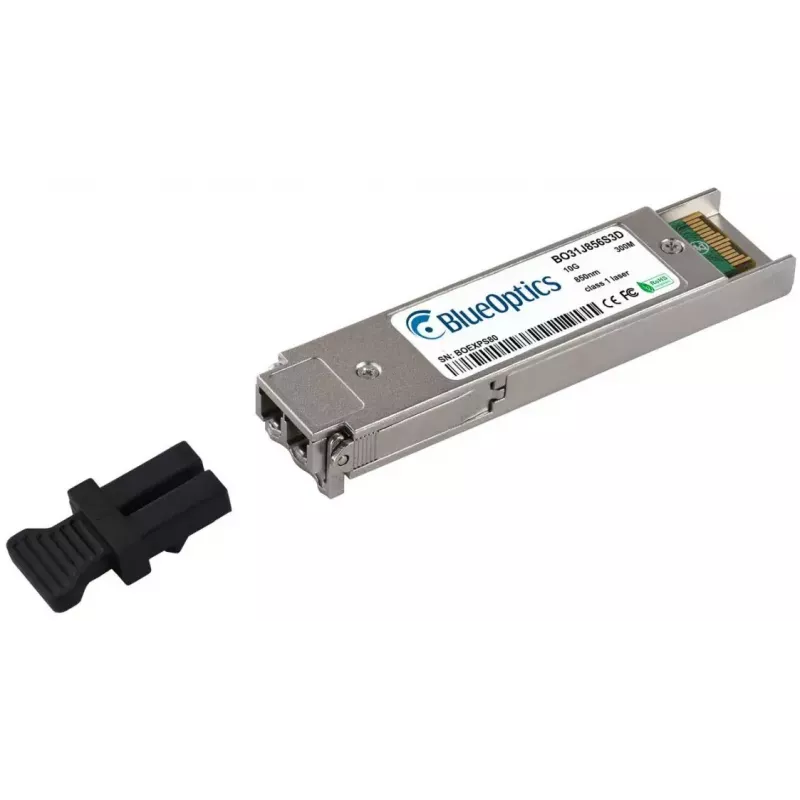

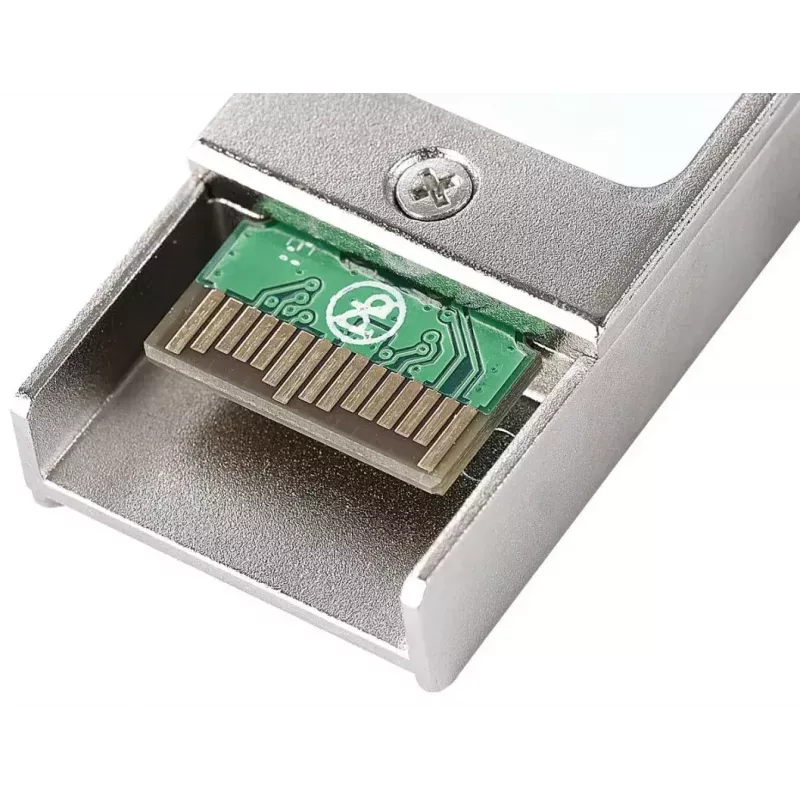

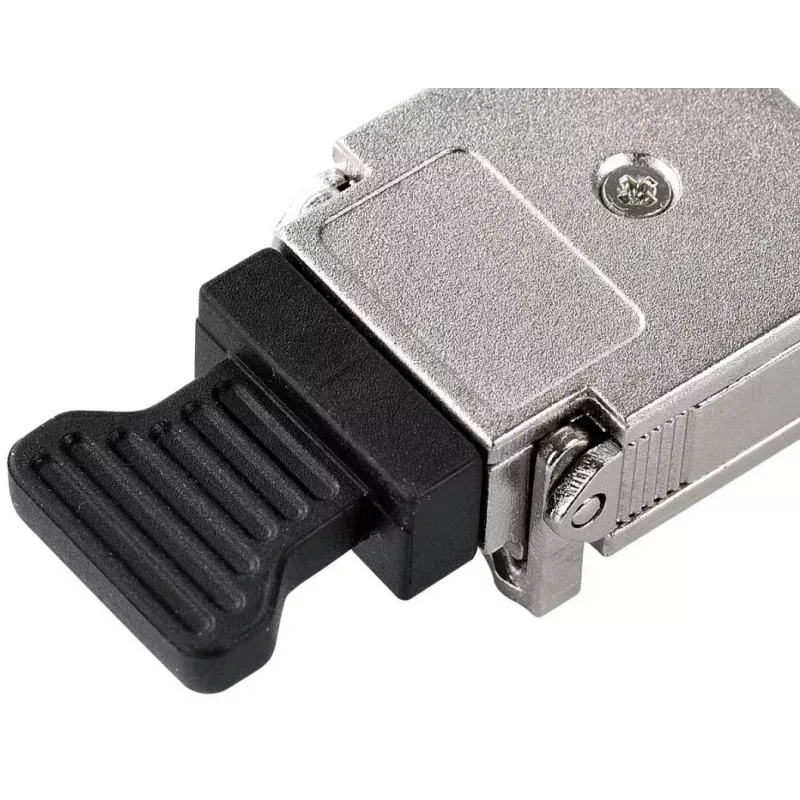

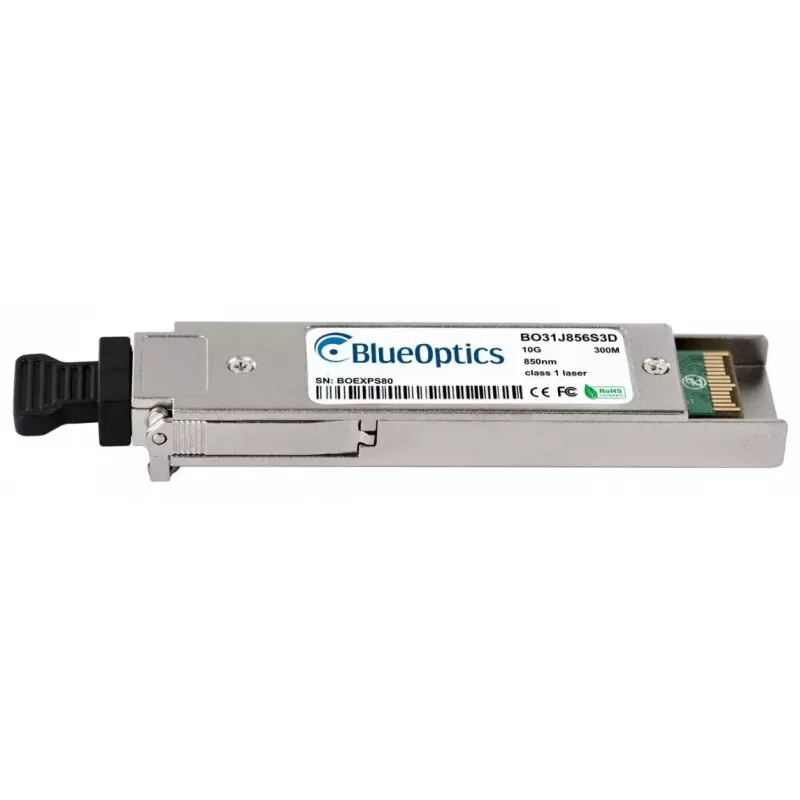

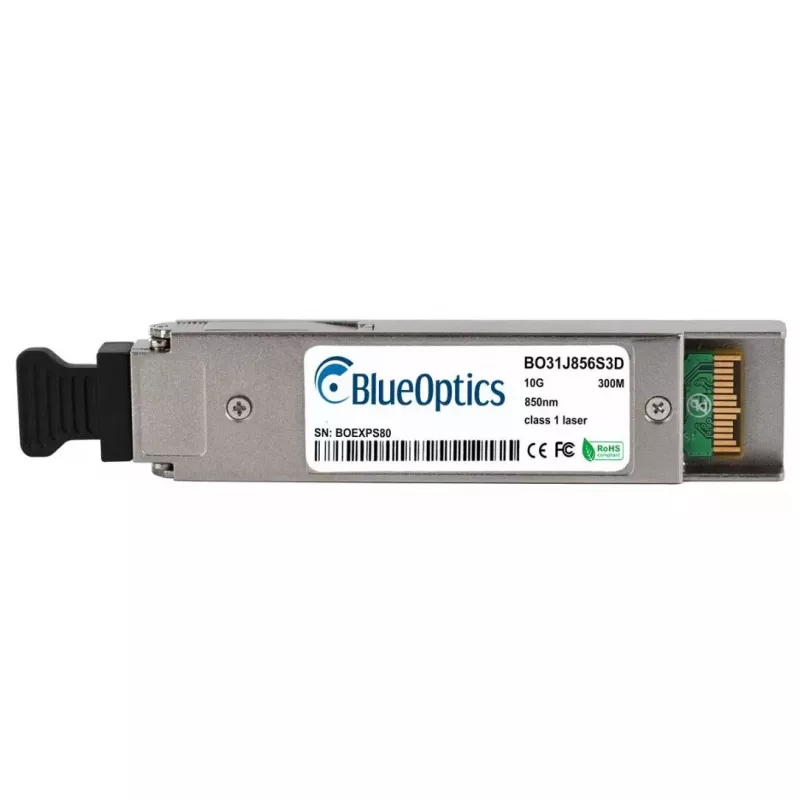

Optisko raiduztvērēja modulis BlueOptics 3HE00566CA-BO XFP 300m

BlueOptics 3HE00566CA-BO XFP 300m ir optisko šķiedru XFP raiduztvērēja modulis, kas paredzēts ātrgaitas optisko datu pārraidei pa daudzmodu šķiedru. Izgatavots no alumīnija korpusa un sver aptuveni 20 gramus, šis modulis atbilst MSA XFP formas faktora prasībām un nodrošina neliela attāluma 10G optisko saiti ar LC duplekso savienojumu dupleksai raidīšanas/uztveršanas darbībai. Tas atbalsta pārraides attālumus līdz 300 metriem un ir paredzēts lietošanai iekārtās, kas pieņem XFP moduļus un 10GBASE-SR optisko protokolu.

Priekšrocības

Raiduztvērējs piedāvā kompaktu, vieglu alumīnija konstrukciju, kas palīdz ar siltuma izkliedi un mehānisko izturību. Tas ievieš 10GBASE-SR optisko standartu uz daudzmodu šķiedras un nodrošina vienlaicīgus raidīšanas un uztveršanas kanālus, izmantojot LC duplekso interfeisu. Moduļa XFP saskarne un atbilstība MSA standartiem atbalsta savietojamību ar tīkla aparatūru, kas pieņem XFP raiduztvērējus, ļaujot plug-and-play nomaiņu sistēmās, kas paredzētas 10G neliela attāluma optikai.

Piemērots

• 10 Gigabit Ethernet saitēm pa daudzmodu šķiedru līdz 300 m
• Neliela attāluma Fibre Channel over Ethernet starpsavienojumiem
• 10G savienojumiem starp slēdžiem, maršrutētājiem un uzglabāšanas sistēmām
• Iekārtu platformām, kas pieņem XFP moduļus un 10GBASE-SR optiku

Galvenās specifikācijas

• Formas faktors: XFP
• Optiskais standarts: 10GBASE-SR (īss sasniedzamība)
• Maksimālais pārraides attālums: līdz 300 metriem uz daudzmodu šķiedras
• Konektora veids: LC dupleksais
• Viļņa garums: 850 nm (daudzmodu darbība)
• Korpusa materiāls: alumīnijs
• Svars: apm. 0,02 kg

Kā lietot

Uzstādiet moduli saderīgā XFP slotā savā tīkla ierīcē, ievērojot ierīces ražotāja karstās nomaiņas vai ievietošanas procedūras. Pievienojiet atbilstošu LC duplekso daudzmodu šķiedru ielāpu kabeli moduļa LC konektoram, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet, vai resursdatora aparatūra atbalsta 10GBASE-SR optiku, un iespējojiet nepieciešamos saskarnes iestatījumus ierīces pārvaldības saskarnē. Pārraugiet saites statusa indikatorus ierīcē, lai apstiprinātu aktīvu 10G savienojumu.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet sertificētu daudzmodu šķiedru kabeļus un LC dupleksos ielāpu vadus, kas novērtēti 10G pārraidei. Apstipriniet resursdatora ierīces savietojamību ar XFP 10GBASE-SR moduļiem un, ja pieejams, iespējojiet digitālo diagnostisko uzraudzību (DDM/DOM) resursdatorā, lai pārraudzītu barošanas spriegumu, temperatūru, raidīšanas un uztveršanas jaudu. Rīkojieties ar raiduztvērēju, ievērojot ESD piesardzības pasākumus, un glabājiet neizmantotos portus ar putekļu vāciņiem, lai aizsargātu optiskās saskarnes.
