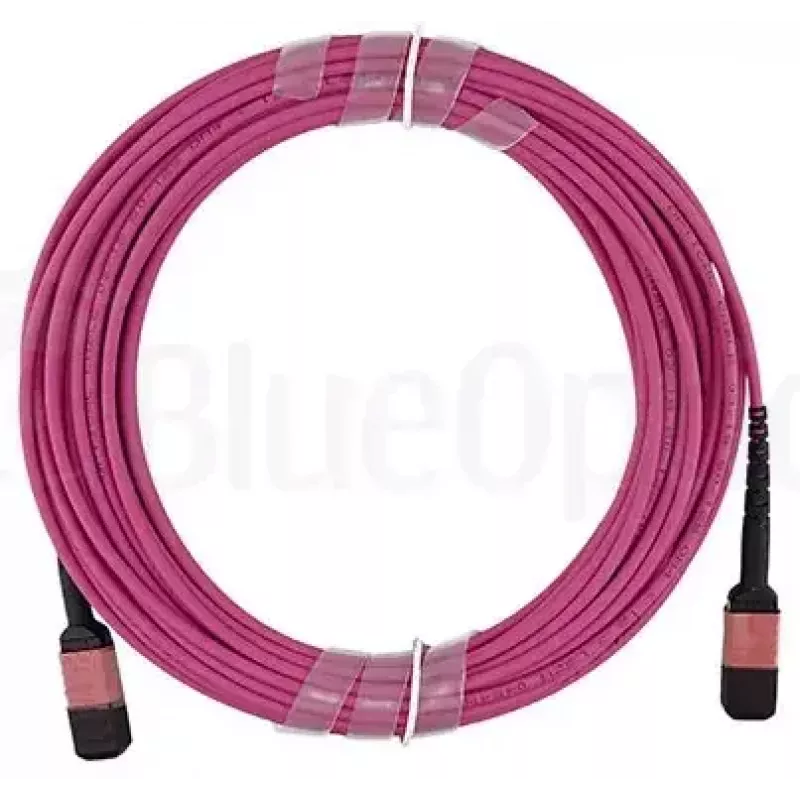

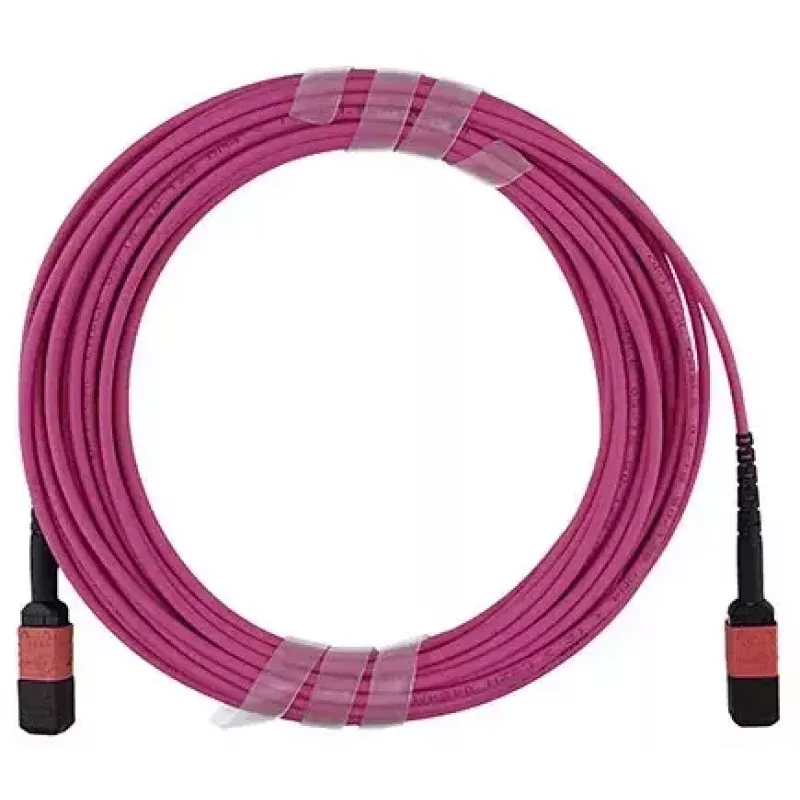

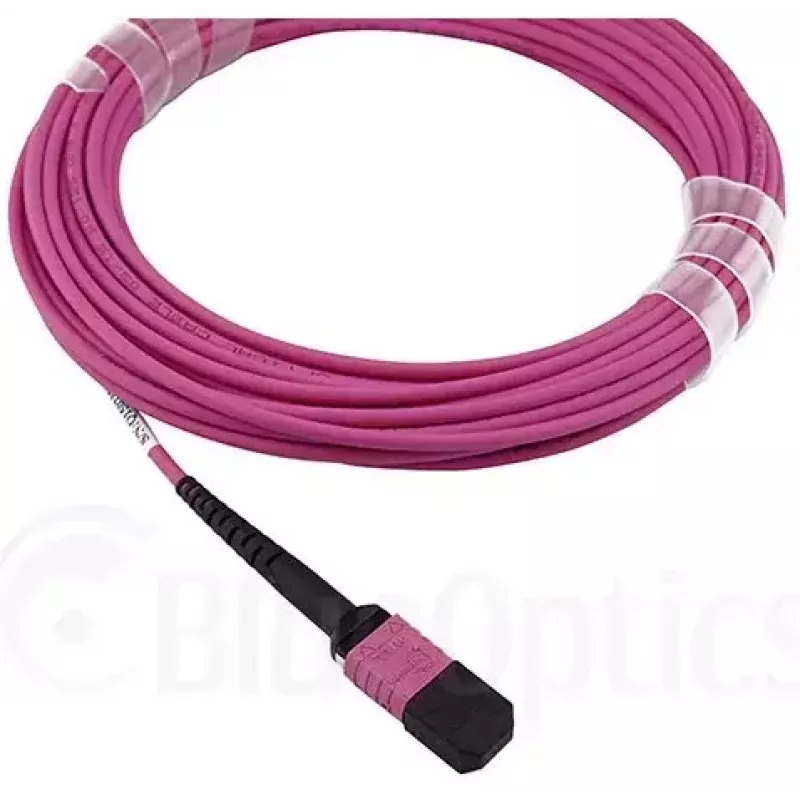

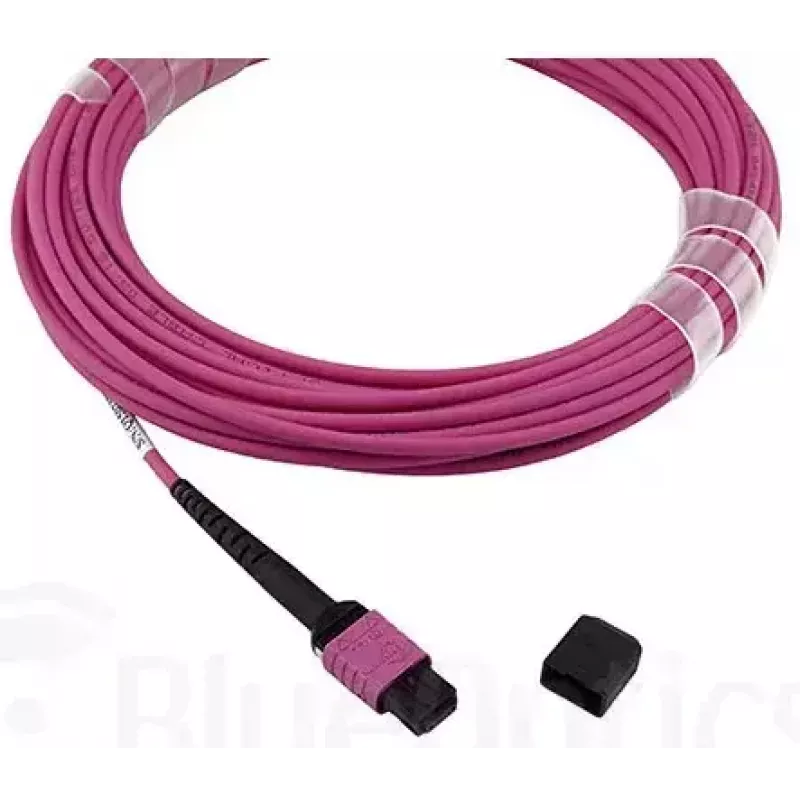

Optisko šķiedru kabelis BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m Rozā

BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m Pink ir 1 metra garš daudzmodu optisko šķiedru izvadkabelis, kas paredzēts augsta blīvuma datu centriem un InfiniBand lietojumiem. Tas apvieno MTP savienotāju vienā galā ar četriem LC dupleksajiem savienotājiem otrā galā, izmanto OM4 lāzeroptimizētu 50/125 µm šķiedru un atbalsta pilnduplekso pārraidi uzticamiem ātrgaitas savienojumiem. Rozā apvalks nodrošina vizuālu identificēšanu jauktos kabeļu vides apstākļos, savukārt LSZH ārējais apvalks samazina dūmu un halogēnu izdalīšanos ugunsgrēka gadījumā.

Priekšrocības

Šis BlueOptics izvadkabelis nodrošina zemus ievades zudumus un augstus atstarošanas zudumu rādītājus, pateicoties keramikas uzmavu LC savienotājiem un precīzai MTP saskarnei, nodrošinot efektīvu optisko pārraidi. Izgatavots, izmantojot pazīstamu ražotāju daudzmodu šķiedras un kvalitatīvus savienotāju komponentus, kabelis ir pārbaudīts ar interferometru un OTDR, un tam pievienots mērījumu protokols ar ievades zudumu un atstarošanas zudumu vērtībām. Konstrukcija atbilst plaši izplatītiem rūpniecības standartiem un ietver liesmu slāpējošu LSZH apvalku paaugstinātai drošībai slēgtās telpās.

Piemērots

• Starpsavienojumi starp MTP maģistrālajiem kabeļiem un LC aprīkotiem komutācijas paneļiem vai raiduztvērējiem
• Augsta blīvuma datu centru kabeļu sistēmas un serveru statīvi
• InfiniBand un īsa attāluma daudzmodu optiskie savienojumi
• Vides, kur nepieciešama skaidra kabeļu identificēšana un LSZH apvalka lietošana

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4, 50/125 µm
• Garums: 1 metrs
• Savienotāju konfigurācija: MTP uz 4 × LC duplekss
• Ievades zudumi (tipiski): MTP < 0,3 dB, LC < 0,2 dB
• Uzmavas materiāls: Cirkonija keramika
• Apvalks: LSZH (liesmu slāpējošs, maz dūmu, bez halogēniem)
• Testēšana: Interferometrs un OTDR; piegādāts ar mērījumu protokolu
• Izturība: līdz 1500 savienošanas cikliem (savienotāja kalpošanas laiks)

Lietošana

Pievienojiet MTP galu MTP maģistrālei, kasetei vai adaptera panelim, un iespraudiet četrus LC dupleksos savienotājus attiecīgajos komutācijas paneļu vai raiduztvērēju LC portos, ievērojot raidīšanas/saņemšanas orientāciju pilndupleksai darbībai. Turiet savienotājus aiz uzmavas vai savienotāja korpusa, nepieskarieties uzmavas gala virsmām un turiet aizsargvāciņus līdz savienošanai. Izvietojiet kabeli statīvu kabeļu pārvaldības kanālos, lai novērstu ciešas locījumus; ievērojiet OM4 daudzmodu šķiedrai ieteikto minimālo liekuma rādiusu, lai izvairītos no palielinātiem vājinājumiem.

Ieteikumi

Pirms uzstādīšanas pārbaudiet savienotāju tīrību, izmantojot pārbaudes mikroskopu, un, ja nepieciešams, tīriet ar piemērotiem šķiedru tīrīšanas instrumentiem. Izmantojiet sprieguma samazināšanas un kabeļu pārvaldības risinājumus, lai novērstu savienotāju mehānisku slodzi. Ilgtermiņa instalācijām saglabājiet mērījumu protokola dokumentus turpmākai atsaucei un periodiski veiciet savienojumu testēšanu, lai nodrošinātu nemainīgu veiktspēju.
