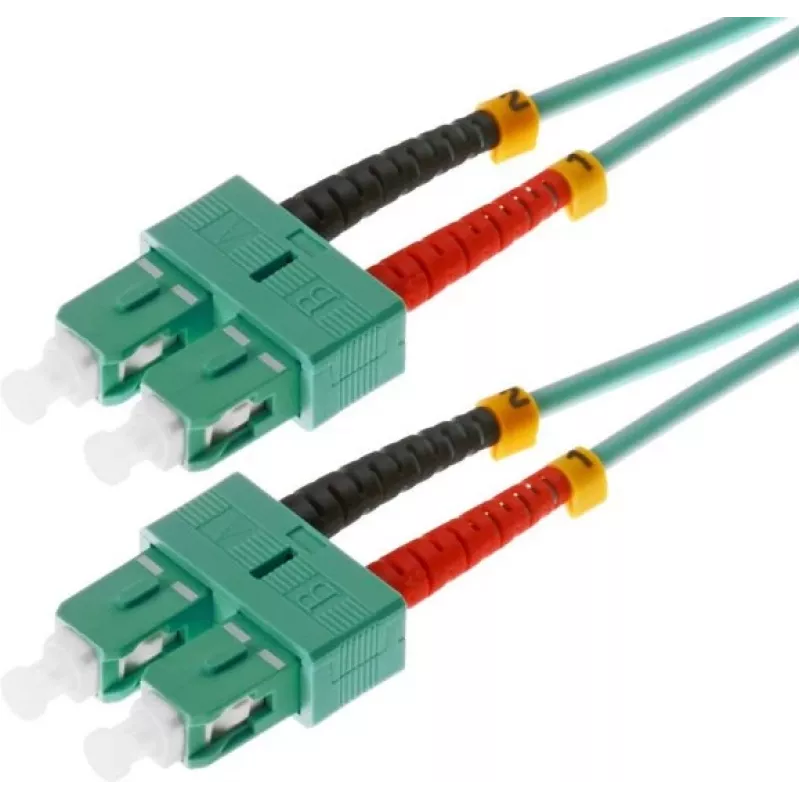

Optisko šķiedru kabelis Helos 5m OM3 SC/SC

Helos 5m OM3 SC/SC optisko šķiedru kabelis ir daudzmodu savienojuma kabelis ar 50 µm serdes diametru, paredzēts pilnas dupleksās optiskās saites izveidei. Tā garums ir 5 metri, un standartizētie SC–SC savienotāji nodrošina ātrdarbīgu datu pārraidi strukturētās kabeļu sistēmās, datu centros un tīkla sadales telpās. Tirkīza krāsas apvalks apzīmē OM3 specifikāciju, lai to varētu viegli identificēt un organizēt starp daudziem kabeļu traseriem.

Priekšrocības

OM3 daudzmodu konstrukcija nodrošina uzlabotu joslas platumu un zemāku modālo dispersiju salīdzinājumā ar zemākas klases daudzmodu šķiedrām, ļaujot uzticami pārraidīt ātrdarbīgus signālus nelielos un vidējos attālumos. SC/SC savienotāji piedāvā vienkāršu spied-stumj savienošanas mehānismu statīva aprīkojumam un sakaru paneļiem. Fiksētais 5 m garums līdzsvaro elastīgumu un sniedzamību biežiem savienošanas uzdevumiem, savukārt tirkīza apvalks atvieglo vizuālo pārvaldību pārpildītās instalācijās.

Piemērots

• Slēdžu, serveru un raiduztvērēju savienošanai datu centros
• Sakaru paneļa savienošanai ar aprīkojumu telekomunikāciju telpās
• Neliela un vidēja attāluma daudzmodu optiskajiem savienojumiem universitātes tīklos
• Liela joslas platuma lietojumiem, izmantojot OM3 daudzmodu šķiedru

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: SC–SC (duplekss)
• Garums: 5 m
• Apvalka krāsa: tirkīza
• Pārraides režīms: pilna dupleksā

Lietošana

Pirms instalēšanas pārbaudiet, vai savienotājiem un kabelim nav redzamu bojājumu. Savietojiet SC savienotājus ar aprīkojuma pieslēgvietām un ievietojiet, izmantojot spied-stumj mehānismu, līdz jūtams stingrs ieslēgums. Dupleksajām saitēm nodrošiniet pareizu raidīšanas un uztveršanas kanālu orientāciju abos galos. Izvadiet kabeli, lai izvairītos no asiem līkumiem un mehāniska sprieguma; ievērojiet minimālo lieces rādiusu, kas ieteicams daudzmodu šķiedrai. Nostipriniet kabeli kabeļu pārvaldības sistēmās vai uz sakaru paneļiem, lai novērstu kustību un savienotāju slodzi.

Ieteikumi

Pirms savienojumu veikšanas notīriet savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas instrumentiem. Ievērojiet pareizu lieces rādiusu, izvairieties no salocījumiem un iezīmējiet abus galus vieglai identificēšanai. Liela blīvuma vidēs plānojiet maršrutu, lai minimizētu lieces un savienotāju slodzi un saglabātu signāla integritāti visā OM3 saitē.
