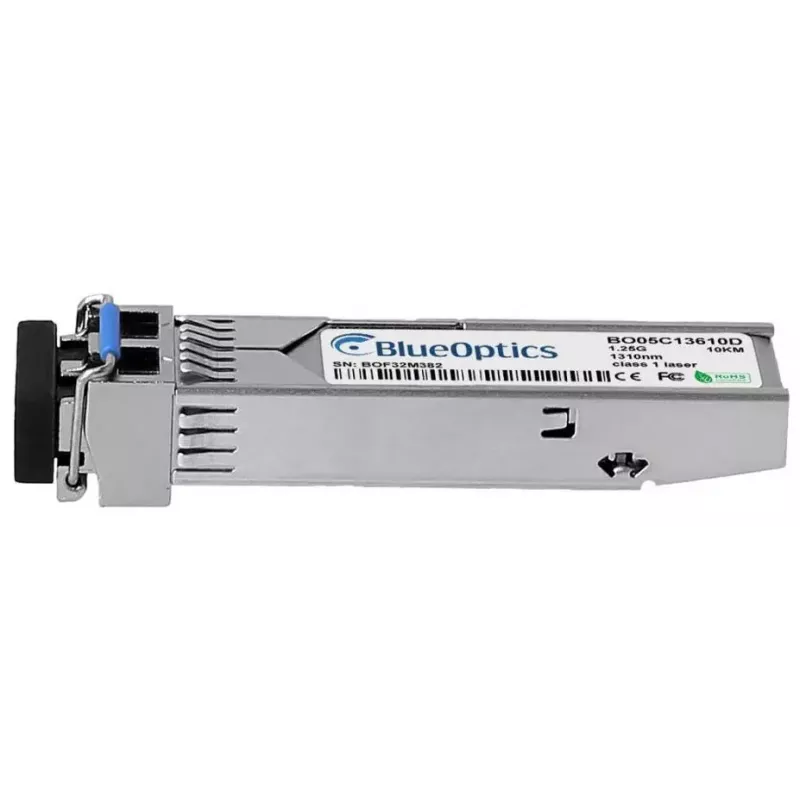

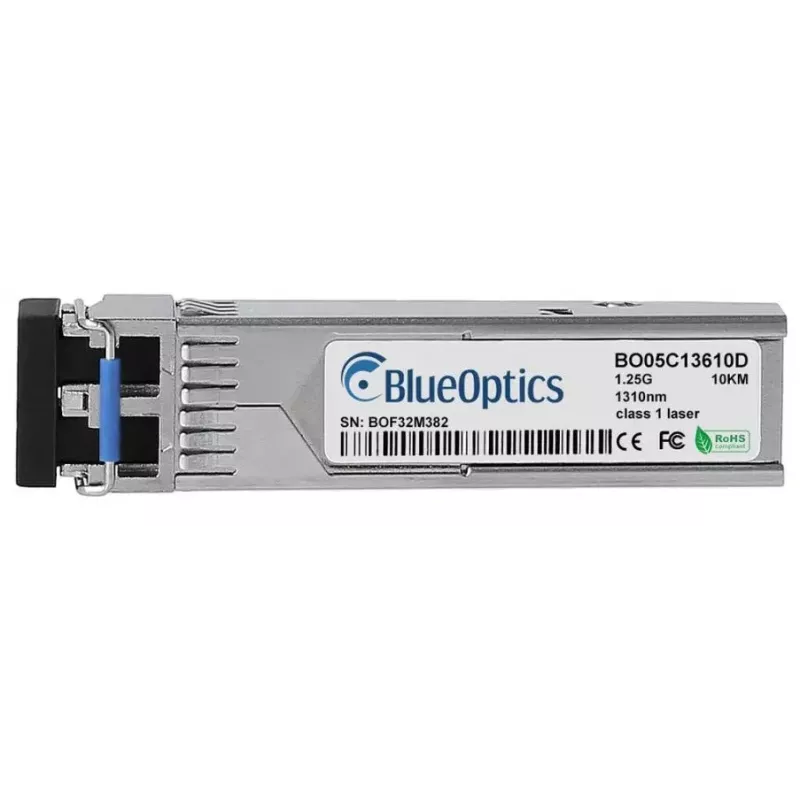

Optisko šķiedru raiduztvērēja modulis BlueOptics 3FE25774AA-BO SFP 10000 m

BlueOptics 3FE25774AA-BO SFP 10000 m ir optisko šķiedru raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem līdz 10 000 metru attālumam. Alumīnija korpusā ievietots un aptuveni 20 g smags šis SFP formas faktora modulis nodrošina kompaktu, nozarē standartizētu saskarni integrācijai saderīgās tīkla iekārtās. Tas izmanto LC duplex savienotāju un atbilst MSA SFP fiziskā formas faktora prasībām, lai to vienkārši uzstādītu komutatoros, maršrutētājos un citos optiskajos portos.

Priekšrocības

Šis BlueOptics SFP piedāvā tālas darbības vienmoda darbību, kas piemērota paplašinātiem punkta-punkta savienojumiem, vienlaikus saglabājot nelielu, vieglu alumīnija korpusu. Modulis ir saderīgs ar izplatītiem MSA atbilstošiem SFP portiem, un tas ir izstrādāts un testēts sadarbspējai ar galveno ražotāju platformām, kas atbalsta līdzvērtīgus 1000BASE-LX SFP raiduztvērējus. Būvēts ar atlasītiem optiskajiem un elektroniskajiem komponentiem, raiduztvērējs atbalsta digitālo diagnostiku (ja resursdatora aparatūra nodrošina DDM/DOM atbalstu), lai attālināti uzraudzītu darbības parametrus.

Piemērots

• Tāliem optiskajiem Ethernet savienojumiem pa vienmoda šķiedru
• Komutatoru, maršrutētāju un uzglabāšanas sistēmu savienošanai universitātes pilsētiņas vai pilsētas attālumos
• MSA saderīgu SFP portu nomaiņai vai paplašināšanai tīkla infrastruktūrā

Galvenās specifikācijas

• Saskarnes veids: SFP (maza izmēra pievienojams)
• Maksimālais pārraides attālums: līdz 10 000 m pa vienmoda šķiedru

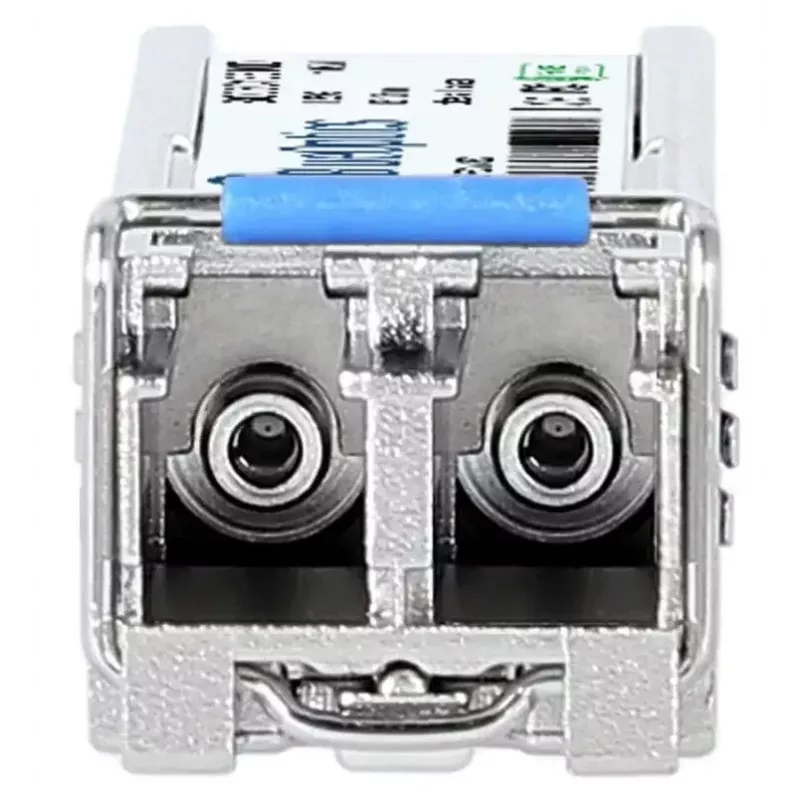

• Savienotājs: LC duplex
• Optiskais viļņa garums: 1310 nm raidītājs un uztvērējs (1000BASE-LX klase)
• Korpusa materiāls un krāsa: alumīnijs, alumīnija krāsā
• Svars: aptuveni 0,02 kg
• Datu pārraides ātruma klase: Gigabit Ethernet / 1000BASE-LX saderīgs
• Digitālā diagnostika: atbalstīta, kad resursdatora aparatūra ievieš DDM/DOM (MSA SFF-8472)

Kā lietot

Ievietojiet SFP moduli MSA saderīgā SFP slotā tīkla ierīcē, līdz tas nofiksējas, pēc tam nostipriniet jebkuru fiksatoru, ja tāds ir. Pievienojiet LC duplex vienmoda šķiedras ielāpu kabeli, nodrošinot, ka raidīšana un uztveršana ir pareizi krustotas starp savienojuma galapunktiem. Ieslēdziet strāvu un pārbaudiet resursdatora ierīces savienojuma statusu; ja resursdators atbalsta DDM/DOM, uzraugiet barošanas spriegumu, temperatūru un optiskās jaudas vērtības, izmantojot ierīces pārvaldības saskarni, lai pārliecinātos par pareizu darbību. Ievērojiet iekārtas ražotāja norādījumus par karsto pieslēgšanu un programmaparatūras saderības pārbaudēm.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vienmoda šķiedru ar zemiem zudumiem savienotājos, uzturiet savienotāju galus tīrus un izmantojiet atbilstošus ielāpu vadus vai ielāpu paneļus. Pārbaudiet resursdatora ierīces saderību ar 1000BASE-LX SFP moduļiem un iespējojiet digitālo diagnostiku tikai tad, ja tīkla aparatūra atbalsta DDM/DOM saskarni. Glabājiet neizmantotos moduļus aizsargājošā antistatiskā iepakojumā, lai izvairītos no piesārņojuma un mehāniskiem bojājumiem.
