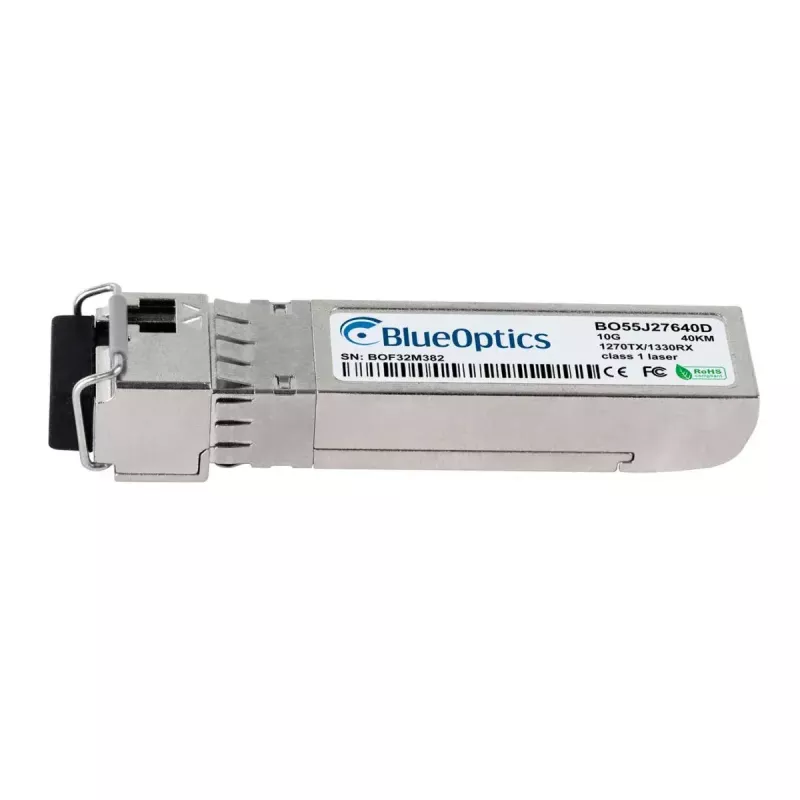

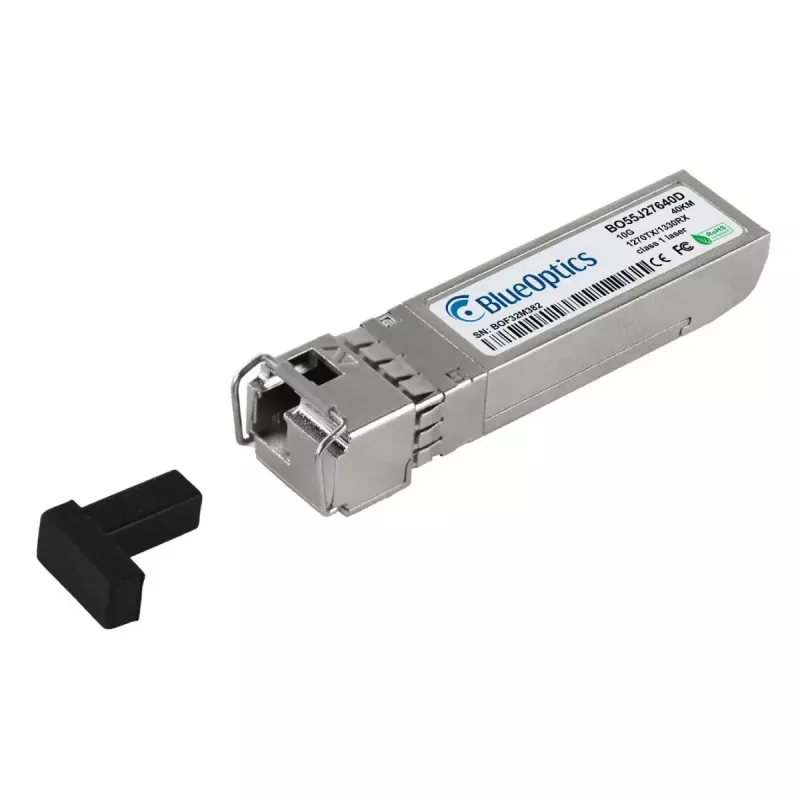

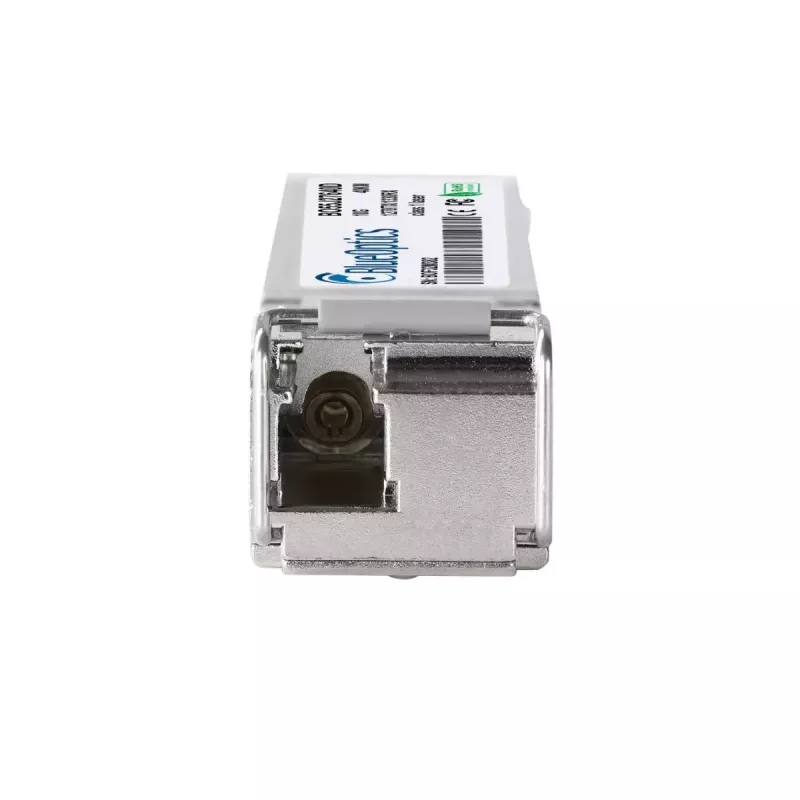

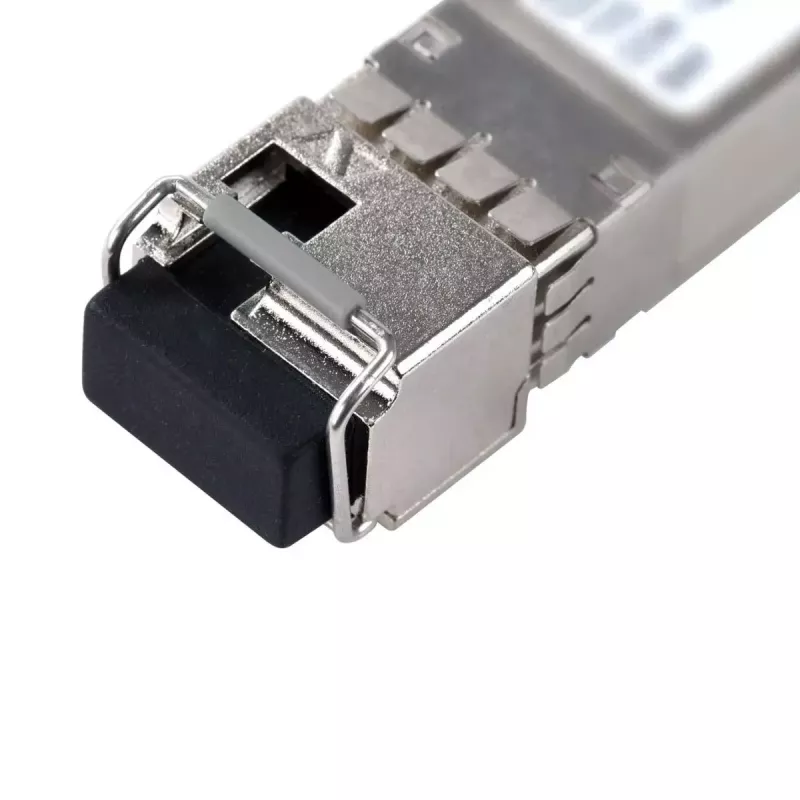

Optisko šķiedru raiduztvērēja modulis BlueOptics 740-066993-BO SFP+ 40000 m

BlueOptics 740-066993-BO SFP+ 40000 m ir optisko šķiedru raiduztvērēja modulis, kas paredzēts vienmoda tālsatiksmes savienojumiem ar nominālo sasniedzamību līdz pat 40 000 metriem. Ievietots alumīnija korpusā un sver aptuveni 20 g, šis SFP+ modulis nodrošina kompaktu, MSA saderīgu formas faktoru ar LC simpleksa savienojumu un atbalsta 10 Gbps klases datu pārraidi. Tas veic divvirzienu pārraidi pa vienu šķiedru, izmantojot atšķirīgus raidīšanas un uztveršanas viļņu garumus, un ir paredzēts integrēšanai tīkla iekārtās, kas pieņem SFP+ optiskos moduļus.

Priekšrocības

Modulis piedāvā tālsatiksmes vienmoda darbību nelielā SFP+ iepakojumā un vieglā alumīnija korpusā, kas atbalsta standarta karstās pieslēgšanas uzstādīšanu. Tas atbilst izplatītajiem MSA optisko raiduztvērēju izmēriem un izmanto LC simpleksa savienojamību vienkāršai šķiedru kabeļu pievienošanai. Raiduztvērējs atbalsta digitālo diagnostikas monitoringu (DDM/DOM), lai attālināti uzraudzītu optiskos un elektriskos parametrus, kad to lieto saderīgā resursdatora iekārtā. Tā vienas šķiedras divvirzienu konstrukcija samazina šķiedru skaitu punktu-punktu savienojumiem.

Piemērots

• 10 Gbps Ethernet un Fibre Channel over Ethernet savienojumiem pa vienmoda šķiedru
• Tālsatiksmes punktu-punktu savienojumiem līdz 40 km
• Integrēšanai slēdžos, maršrutētājos, uzglabāšanas sistēmās un citās SFP+ saderīgās tīkla iekārtās
• Tīkla konfigurācijām, kam nepieciešami LC simpleksa savienotāji un vienas šķiedras divvirzienu pārraide

Galvenās specifikācijas

• Formas faktors: SFP+
• Nominālais maksimālais pārraides attālums: līdz 40 000 m (40 km) pa vienmoda šķiedru
• Datu pārraides ātruma klase: 10 Gbps pārraide
• Savienotāja tips: LC simplekss
• Viļņu garumi: atsevišķi raidīšanas un uztveršanas viļņu garumi divvirzienu vienas šķiedras darbībai
• Darba korpuss: alumīnijs
• Svars: aptuveni 0,02 kg
• Atbalsts digitālajai diagnostikas monitoringam (DDM/DOM), ja resursdatora iekārta nodrošina savietojamību

Lietošana

Uzstādiet SFP+ raiduztvērēju SFP+ saderīgā pieslēgvietā savā slēdžā, maršrutētājā vai uzglabāšanas ierīcē, ievērojot resursdatora iekārtas ražotāja karstās pieslēgšanas procedūru. Pievienojiet LC simpleksa vienmoda šķiedru ielāpu vadu, izmantojot atbilstošu polaritāti divvirzienu darbībai, lai moduļa raidīšanas un uztveršanas viļņu garumi saskaņotos ar attālo raiduztvērēju. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīci, un, ja pieejams, izmantojiet DDM/DOM interfeisu, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, optisko raidīšanas un uztveršanas jaudu un temperatūru. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un turiet optiskās saskarnes nosegtas, kad tās netiek izmantotas.

Ieteikumi

Optimālai darbībai izmantojiet vienmoda šķiedru un LC simpleksa ielāpu vadus, kas paredzēti tālsatiksmes savienojumiem, un pārliecinieties, ka attālais raiduztvērējs atbalsta papildinošos divvirzienu viļņu garumus. Apstipriniet resursdatora saderību ar 10G SFP+ moduļiem un DDM/DOM atbalstu, ja nepieciešama attālināta diagnostika. Pēc uzstādīšanas veiciet visaptverošu testēšanu, lai pārbaudītu savienojuma kvalitāti un optiskās jaudas rezerves.
