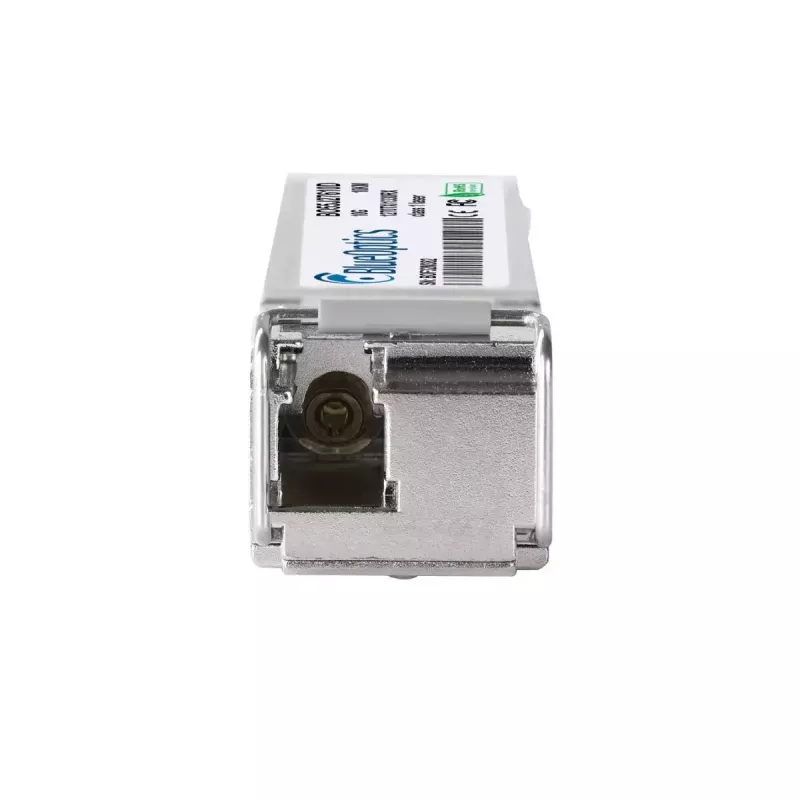

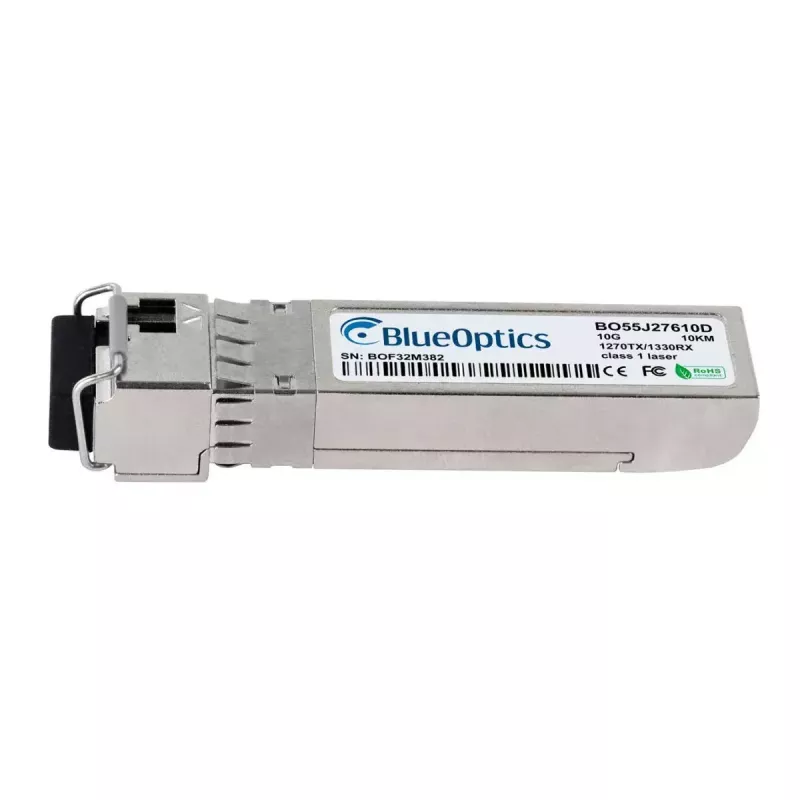

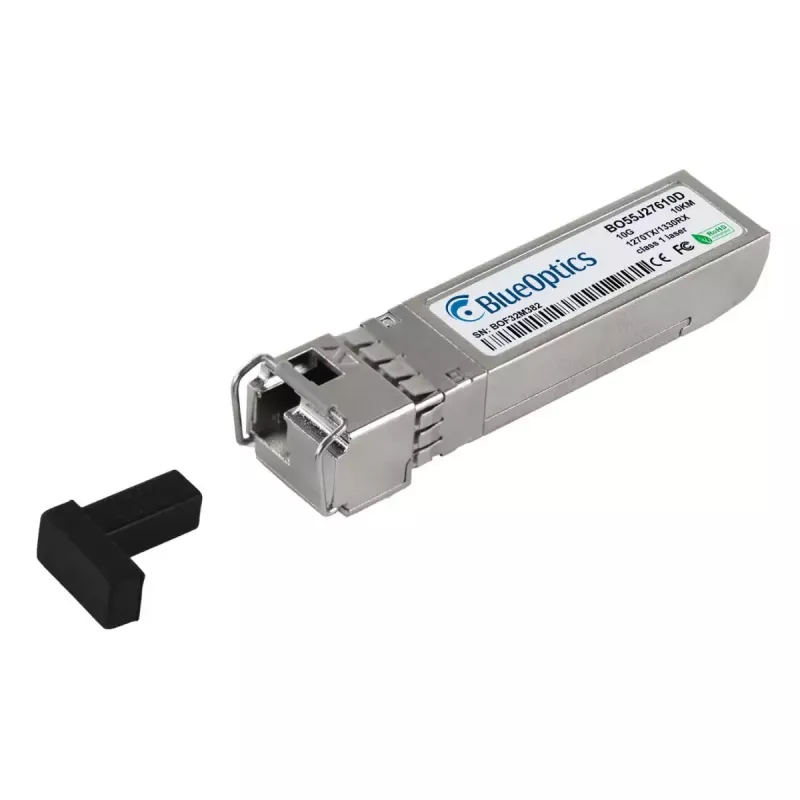

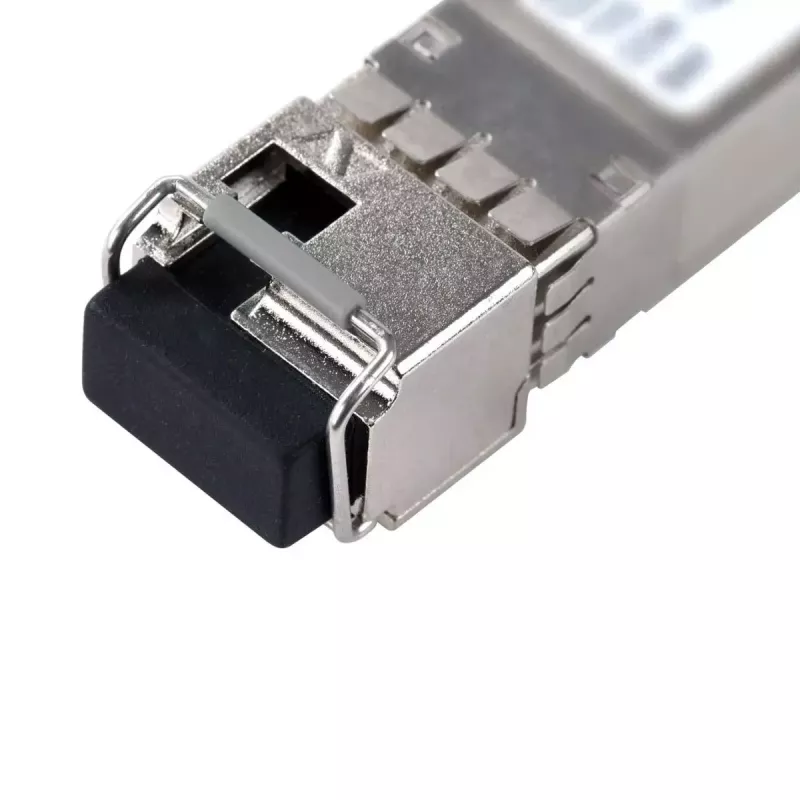

Optisko šķiedru raiduztvērēja modulis BlueOptics 740-096089-BO SFP+ 10000 m Alumīnijs 20 g

BlueOptics 740-096089-BO SFP+ 10000 m Alumīnijs 20 g ir optisko šķiedru raiduztvērēja modulis, kas paredzēts 10G optiskajiem savienojumiem pa vienmoda šķiedru. Tas realizē 10GBASE-BX-U pārraides shēmu ar simpleksa LC savienotāju un atbalsta vienlaicīgu raidīšanas un uztveršanas darbību vienā šķiedrā, izmantojot dažādus viļņu garumus TX un RX. Modulis ir ievietots vieglā alumīnija korpusā un sver aptuveni 20 g, tādēļ tas ir piemērots datu centru komutatoros, maršrutētājos un citā tīkla aparatūrā, kas pieņem SFP+ formas faktora raiduztvērējus.

Priekšrocības

Šis SFP+ raiduztvērējs nodrošina ātrdarbīgu 10 Gbps datu pārraidi līdz 10 000 m attālumam pa vienmoda šķiedru. Ierīce atbilst MSA SFP+ mehāniskajiem un optiskajiem standartiem un ietver digitālās diagnostikas uzraudzību (DDM/DOM), lai reāllaikā nolasītu barošanas spriegumu, lāzera nobīdes strāvu, izejas un uztverto optisko jaudu un temperatūru. Komponenti un optiskie elementi ir izvēlēti, lai nodrošinātu izturību un stabilu veiktspēju, veicinot pagarinātu darbības laiku un augstu vidējo laiku starp atteicēm.

Piemērots

• 10 Gbps Ethernet savienojumiem pa vienmoda šķiedru
• Starpsavienojumiem starp komutatoriem, maršrutētājiem un glabāšanas sistēmām
• Pilsētiņas un metropoles savienojumiem līdz 10 km
• Vidēm, kurās nepieciešami LC simpleksa savienotāji un SFP+ saderība

Galvenās specifikācijas

• Formas faktors: SFP+
• Datu pārraides ātrums: 10 Gbps
• Optiskais tips: Vienmoda šķiedra
• Savienotājs: LC simplekss
• Viļņu garumi: TX 1330 nm / RX 1270 nm (divvirzienu vienā šķiedrā)
• Maksimālais savienojuma attālums: līdz 10 000 m (10 km)
• Korpusa materiāls: alumīnijs
• Svars: apt. 20 g
• Digitālā diagnostika: DDM / DOM (SFF-8472 saderīga)

Lietošana

Uzstādiet raiduztvērēju saderīgas tīkla iekārtas SFP+ slotā, līdz tas nofiksējas vietā, pārliecinoties, ka ierīce atbalsta 10GBASE-BX-U moduļus un DDM, ja nepieciešama uzraudzība. Pievienojiet atbilstošu vienmoda LC simpleksa optisko kabeļa plāksteri, ievērojot pareizo orientāciju TX un RX attālajā galā. Pēc uzstādīšanas pārbaudiet savienojuma statusu un DDM parametrus, izmantojot resursdatora ierīces pārvaldības saskarni. Rīkojoties ar moduli, ievērojiet standarta piesardzības pasākumus pret elektrostatisko izlādi un nepieskarieties optiskajai saskarnei.

Ieteikumi

Izmantojiet augstas kvalitātes vienmodu plāksteru vadus un, ja piemērojams, atbilstošus plāksteru paneļus, lai sasniegtu norādīto 10 km diapazonu. Apstipriniet saderību ar mērķa aparatūras platformu un programmaparatūru; ja nepieciešami DDM dati, pārliecinieties, ka resursdators atbalsta SFF-8472. Ilgtermiņa uzticamībai darbiniet moduli iekārtas norādītajā temperatūras un jaudas diapazonā un periodiski veiciet optiskās jaudas pārbaudes, izmantojot DDM saskarni.
