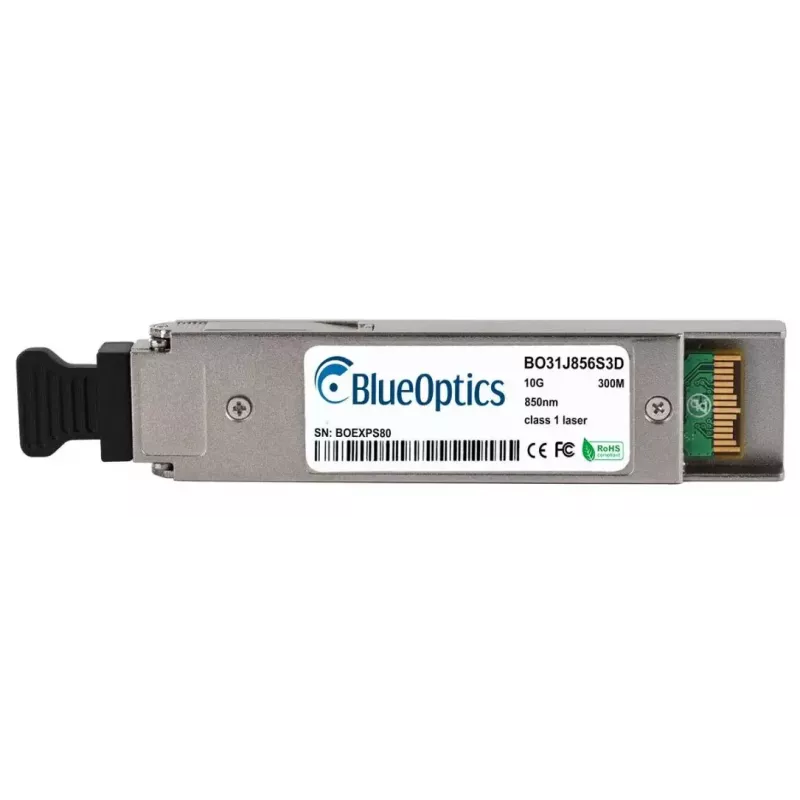

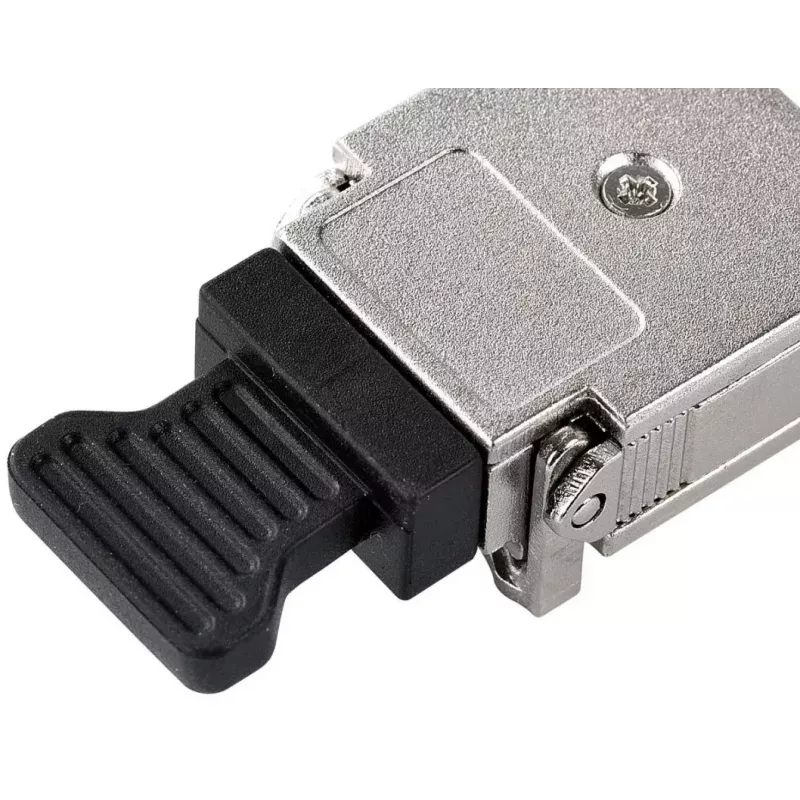

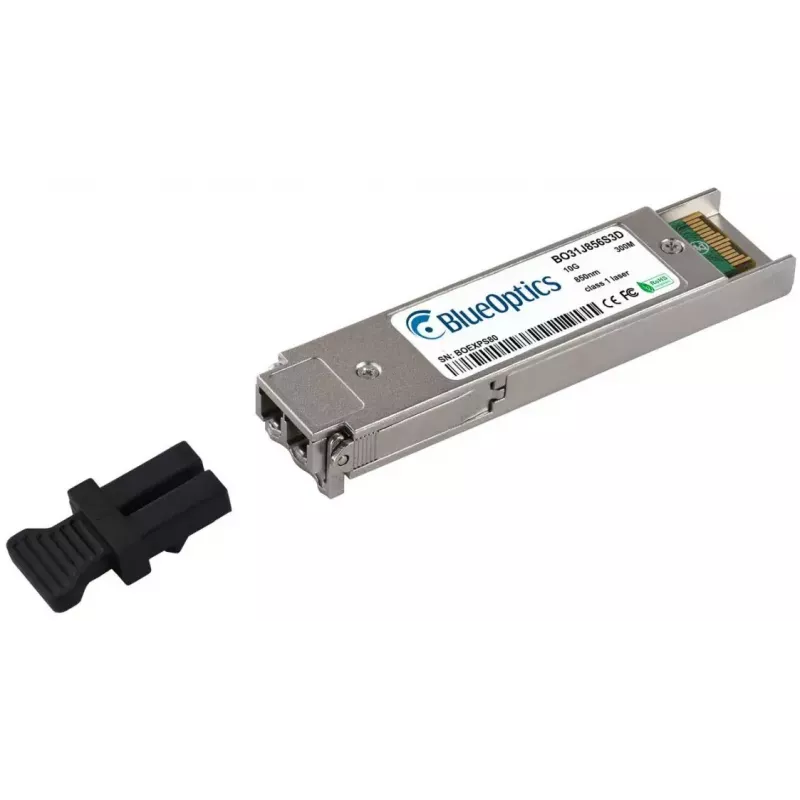

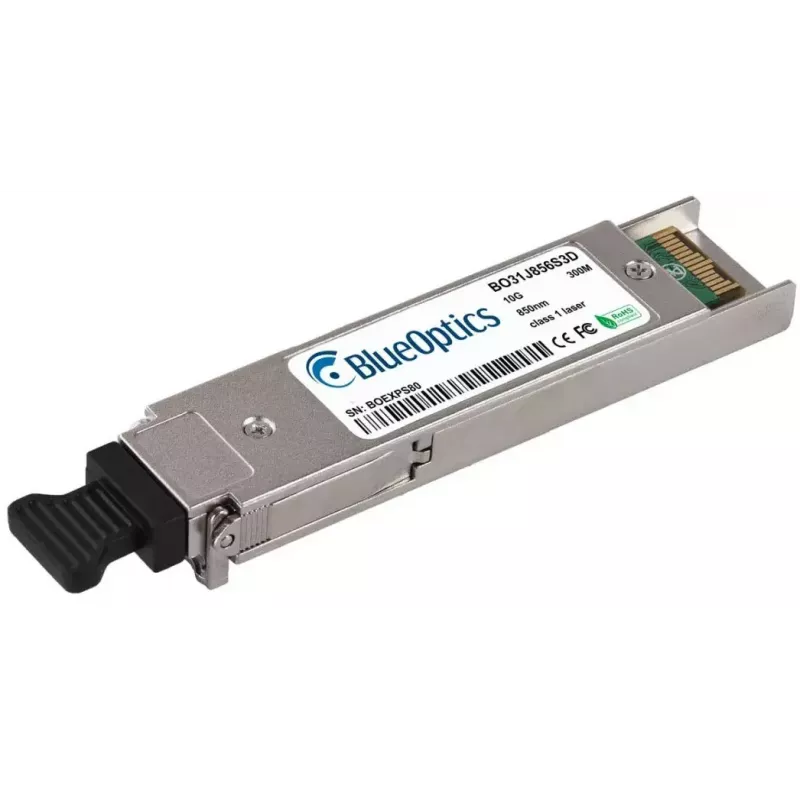

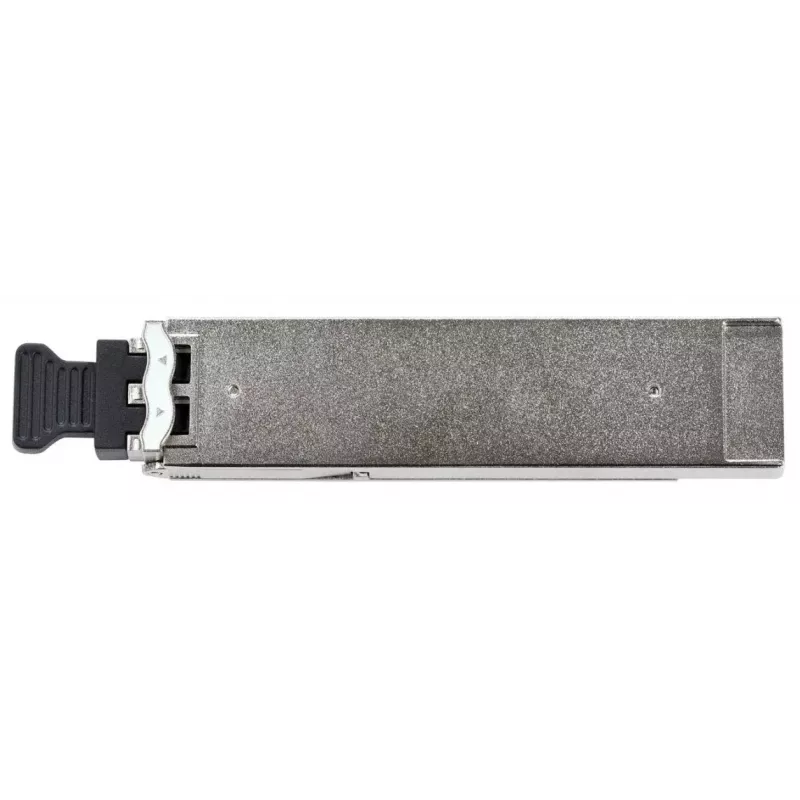

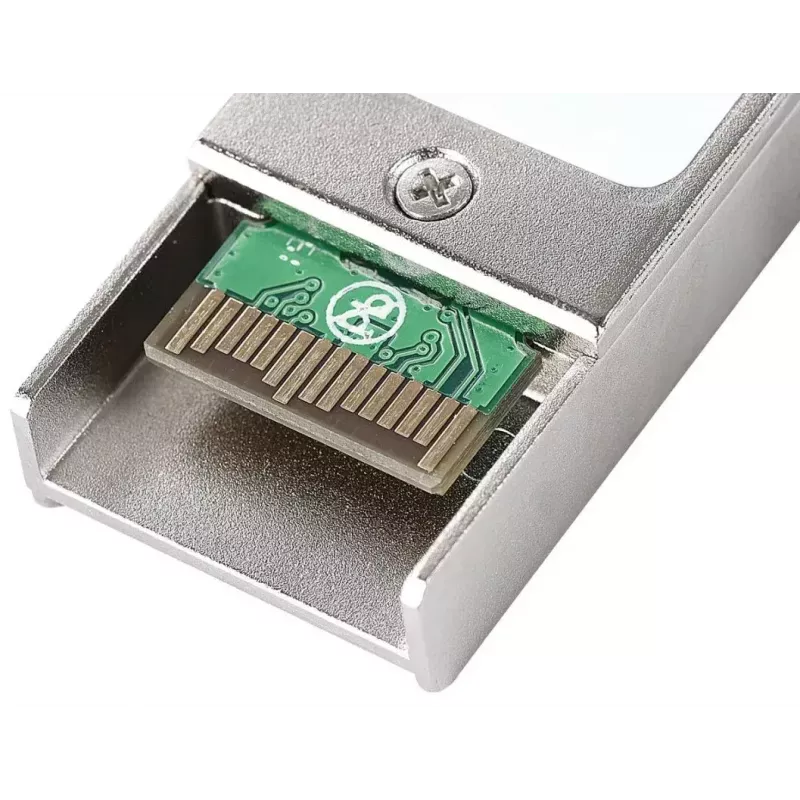

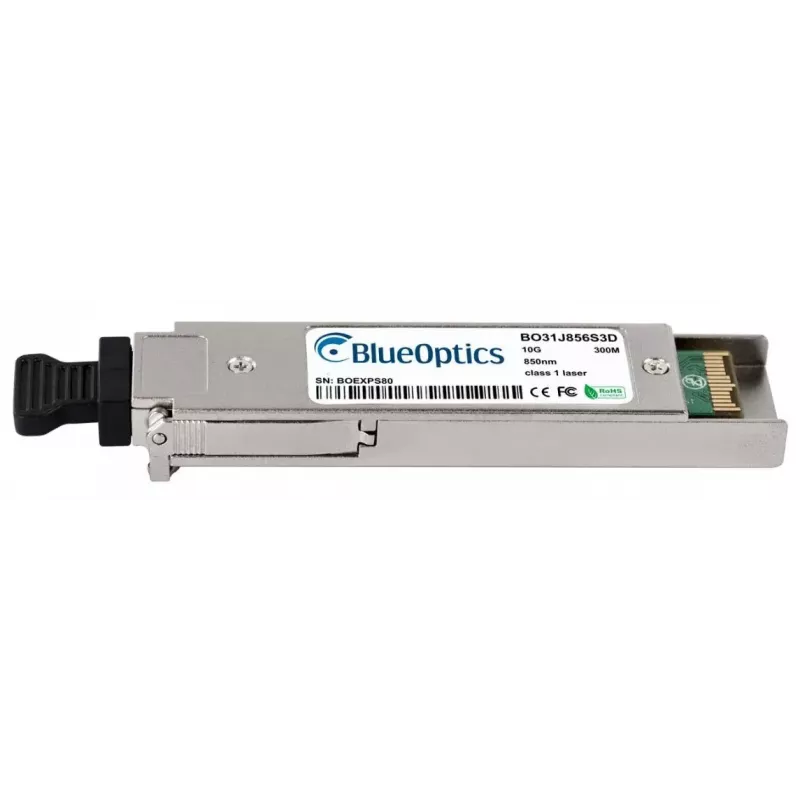

Optisko šķiedru raiduztvērēja modulis BlueOptics 943 917-001-BO XFP LC Alumīnijs 20g

BlueOptics 943 917-001-BO XFP LC Alumīnijs 20g ir optisko šķiedru raiduztvērēja modulis, kas paredzēts ātrdarbīgiem īsa attāluma daudzmodu lietojumiem. Tas izmanto XFP saskarni ar LC duplex savienotāju un 850 nm raidītāja/uztvērēja pāri, lai atbalstītu datu pārraides ātrumu līdz 10 Gbps pa daudzmodu šķiedru. Modulis ir ievietots alumīnija korpusā un sver aptuveni 20 g, nodrošinot kompaktu, vieglu risinājumu saderīgam tīkla aprīkojumam, kas atbilst XFP MSA specifikācijām.

Priekšrocības

Šis raiduztvērējs piedāvā 10GBASE-SR veiktspēju īsa sasniedzamības optiskajiem savienojumiem ar imunitāti pret elektromagnētiskajiem traucējumiem, kas raksturīgi optisko šķiedru savienojumiem. Alumīnija korpuss veicina mehānisko izturību un siltuma izkliedi, vienlaikus saglabājot moduļa vieglo svaru. Atbilstība XFP formas faktora standartiem un LC duplex savienojamība nodrošina plašu savietojamību ar tīkla slēdžiem, maršrutētājiem un glabāšanas saskarnēm, kas atbalsta XFP moduļus. Ja to atbalsta sistēmas programmaparatūra, modulis nodrošina digitālo diagnostiku (DDM/DOM) darbības parametru reāllaika uzraudzībai.

Piemērots

• 10 Gigabit Ethernet īsa attāluma savienojumiem pa daudzmodu šķiedru
• Datu centru slēdžu-savstarpējiem vai slēdžu-serveru savienojumiem
• Ātrdarbīgiem glabāšanas tīkla (FCoE/Fibre Channel over Ethernet) savienojumiem
• Aparatūras platformām, kas pieņem XFP moduļus ar LC duplex savienotājiem

Galvenās specifikācijas

• Saskarnes veids: XFP
• Savienotājs: LC duplex
• Viļņa garums (tipisks): 850 nm raidītājam un uztvērējam
• Maksimālais datu pārraides ātrums: līdz 10 Gbps
• Šķiedras veids: daudzmodu šķiedra (īsa attāluma lietojumi)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 20 g
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), kad to iespējo resursdatora aparatūra

Kā lietot

Uzstādiet BlueOptics XFP moduli saderīgā XFP slotā jūsu tīkla ierīcē, ievērojot ierīces ražotāja norādījumus par karsto nomaiņu un apiešanos. Pievienojiet LC duplex daudzmodu optisko šķiedru plāksterkabeļus moduļa LC savienotājiem, ievērojot raidīšanas-uztveršanas orientāciju. Pārliecinieties, ka resursdatora ierīces programmaparatūra atbalsta moduli, un, ja nepieciešams, iespējojiet digitālo diagnostiku, izmantojot pārvaldības saskarni, lai uzraudzītu barošanas spriegumu, lāzera nobīdi, optisko jaudu un temperatūru. Pēc uzstādīšanas pārbaudiet savienojuma statusu un veiciet pilnīgu testēšanu.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu optisko šķiedru plāksterkabeļus optimālai sasniedzamībai pie 10 Gbps un novietojiet šķiedras tā, lai samazinātu liekumus un spriegumu. Pirms ieviešanas apstipriniet resursdatora savietojamību un programmaparatūras atbalstu XFP moduļiem un DDM. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar raiduztvērēju, un turiet putekļu vāciņus uz neizmantotajiem savienotājiem, lai saglabātu optisko veiktspēju.
