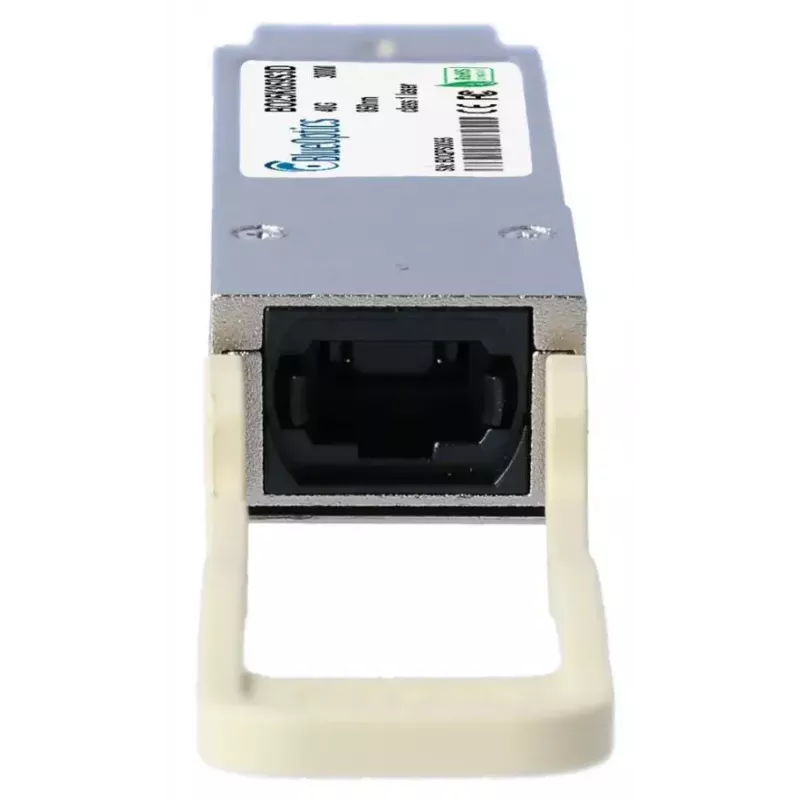

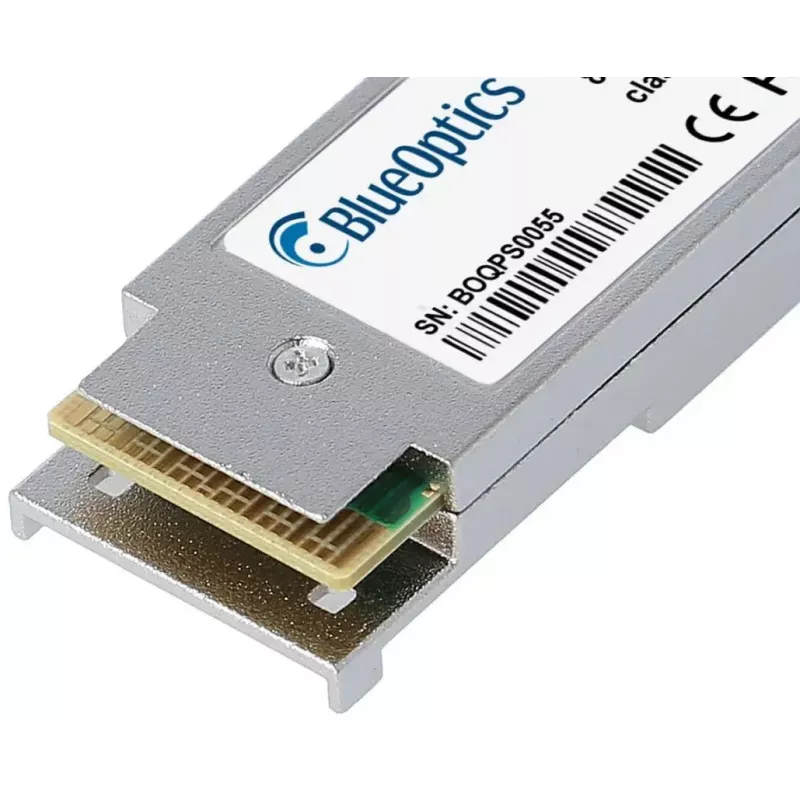

Optisko šķiedru raiduztvērēja modulis BlueOptics AA1404006-E6-BO 40000 Mbit/s QSFP

BlueOptics AA1404006-E6-BO ir QSFP optisko šķiedru raiduztvērēja modulis, kas paredzēts ātrdarbīgai datu pārraidei līdz 40000 Mbit/s. Šis sudraba krāsas QSFP raiduztvērējs ir saderīgs ar Extreme Networks aparatūru, kas atbalsta oriģinālo moduli, un izmanto MPO/MTP saskarni un atbalsta vairākmodu šķiedru savienojumus. Modulis realizē 40GBASE-ESR4 pārraides ar 850 nm lāzeriem vienlaicīgai nosūtīšanai un saņemšanai pa atsevišķiem šķiedru kanāliem un ir paredzēts lietošanai slēdžos, maršrutētājos, glabāšanas sistēmās un citās tīkla ierīcēs, kas pieņem QSFP moduļus.

Priekšrocības

Šis BlueOptics QSFP raiduztvērējs piedāvā standartizētu QSFP formas faktoru un MPO/MTP savienojamību saskaņā ar MSA vadlīnijām, lai nodrošinātu mehānisku un elektrisku sadarbspēju. Tas atbalsta augstu datu pārraides ātrumu līdz 40 Gbit/s īsa attāluma vairākmodu savienojumiem un ietver digitālās diagnostikas uzraudzības (DDM/DOM) atbalstu barošanas sprieguma, lāzera nobīdes strāvas, raidīšanas izejas jaudas, uztveršanas ieejas jaudas un temperatūras attālinātai mērīšanai. Ražots, izmantojot rūpnieciskas klases komponentus, modulis ir izstrādāts ilgam kalpošanas laikam un paredzamai veiktspējai tīklos, kas atbalsta attiecīgo formas faktoru un protokolus.

Piemērots

• 40 Gbit/s vairākmodu šķiedru savienojumiem datu centru augšējā plaukta un apkopošanas slēdžos
• Lielas caurlaides savienojumiem starp maršrutētājiem, slēdžiem un glabāšanas sistēmām
• Vidēm, kur nepieciešama MPO/MTP savienojamība un QSFP formas faktors

Galvenās specifikācijas

• Saskarnes veids: QSFP ar MPO/MTP savienotāju
• Maksimālais datu pārraides ātrums: 40000 Mbit/s (40 Gbit/s)
• Pārraides veids: 40GBASE-ESR4 vairākmodu šķiedrai
• Viļņa garums: 850 nm (raidīšana un uztveršana)
• Produkta krāsa: Sudraba
• Atbalsta digitālās diagnostikas uzraudzību (DDM/DOM), kas atbilst SFF-8472

Kā lietot

Ievietojiet QSFP raiduztvērēju saderīgā QSFP portā tīkla ierīcē, līdz tas droši nofiksējas. Pievienojiet atbilstošu MPO/MTP vairākmodu šķiedru komutācijas kabeli raiduztvērējam un attālajai ierīcei vai plākstera panelim, nodrošinot pareizu polaritāti. Pārbaudiet, vai resursdatora ierīce atbalsta moduli un vai DDM/DOM uzraudzība (ja nepieciešama) ir iespējota resursdatora sistēmā. Pēc ievietošanas un savienojuma izveides pārraugiet savienojuma statusu un diagnostikas parametrus, izmantojot resursdatora sistēmu, lai apstiprinātu normālu darbību.

Ieteikumi

Izmantojiet vairākmodu šķiedru, kas paredzēta 40GBASE-ESR4, un augstas kvalitātes MPO/MTP plākstera vadus, lai sasniegtu norādīto attālumu un veiktspēju. Pārliecinieties, ka resursdatora aparatūras programmaparatūra atbalsta trešo pušu QSFP moduļus, un iespējojiet DDM/DOM uzraudzību, ja tā pieejama, lai izsekotu optiskos un elektriskos parametrus. Turiet moduli aiz malām, atstājiet aizsargvāciņus uz neizmantotajiem portiem un ievērojiet ESD piesardzības pasākumus uzstādīšanas un noņemšanas laikā.
