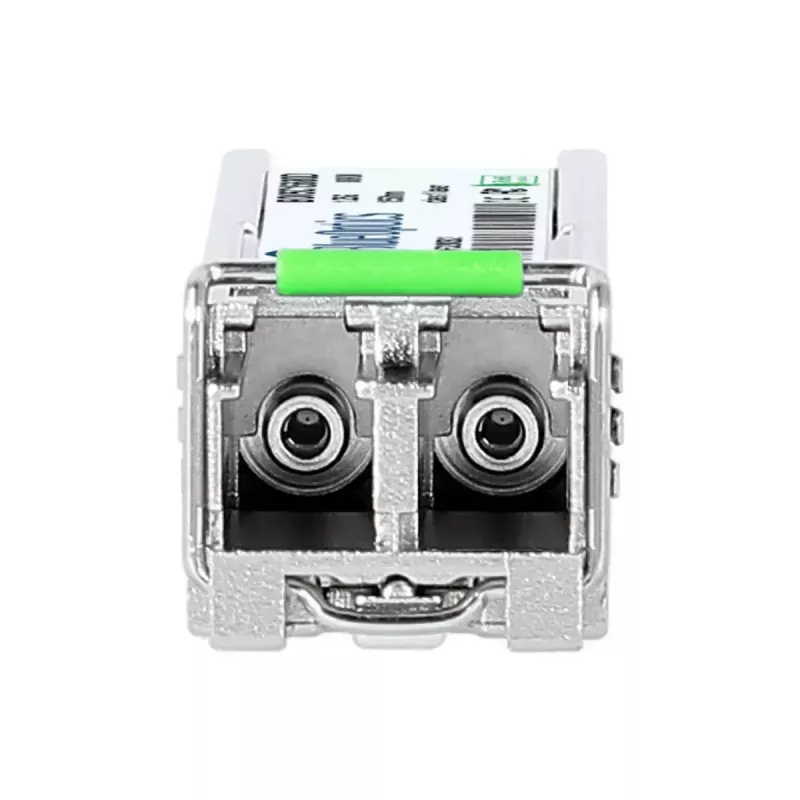

Optisko šķiedru raiduztvērēja modulis BlueOptics AGM733F-BO SFP LC Alumīnijs 20g

BlueOptics AGM733F-BO SFP LC Alumīnijs 20g ir vienmoda optisko šķiedru raiduztvērēja modulis, kas paredzēts 1000BASE-ZX lietojumiem. Tas izmanto SFP formas faktoru ar LC duplekso savienotāju un atbalsta optisko pārraidi un uztveršanu pie 1550 nm. Modulis ir kompakts un viegls (aptuveni 20 g) un atbilst MSA saderīgām mehāniskajām un elektriskajām specifikācijām, padarot to savietojamu ar plašu tīkla aprīkojuma klāstu, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Raiduztvērējs piedāvā liela attāluma vienmodas darbību līdz tipiski 80 km attālumam Ethernet, Fibre Channel over Ethernet vai SDH/SONET lietojumos, vienlaikus saglabājot savietojamību ar aprīkojumu, kas atbalsta oriģinālo 1000BASE-ZX SFP. Atbilstoši MSA standartiem modulis ietver pārbaudītus lāzera un IC komponentus stabilai optiskajai veiktspējai un ir rūpnīcā testēts funkcionalitātei. Tas arī atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) saskaņā ar SFF-8472, nodrošinot attālinātu barošanas sprieguma, lāzera nobīdes strāvas, raidīšanas jaudas, uztveršanas jaudas un temperatūras uzraudzību.

Piemērots

• Liela attāluma vienmodas Ethernet saitēm (1000BASE-ZX)
• Savienojumiem starp komutatoriem, maršrutētājiem un glabāšanas sistēmām pa vienmodas šķiedru
• Fibre Channel over Ethernet un SDH/SONET optiskajām saitēm
• Vidēm, kurām nepieciešama DDM/DOM iespējota raiduztvērēja uzraudzība

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Savienotājs: LC dupleksais
• Optiskais viļņa garums: 1550 nm (Tx un Rx)
• Atbalstītais datu pārraides ātrums: līdz 1,25 Gbit/s (1 Gb Ethernet/ Fibre Channel)
• Tipiskais pārraides attālums: līdz 80 km pa vienmodas šķiedru
• Svars: aptuveni 0,02 kg
• Korpusa krāsa/apdare: alumīnijs
• Digitālā diagnostikas uzraudzība (DDM/DOM): atbalstīta (SFF-8472)

Lietošana

Uzstādiet BlueOptics AGM733F-BO, ievietojot SFP moduli saderīgā SFP portā jūsu komutatorā, maršrutētājā vai glabāšanas ierīcē, līdz tas nofiksējas. Pievienojiet LC dupleksās vienmodas optisko šķiedru pārslēgšanas vadus moduļa LC savienotājam, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet saites statusu un, ja resursdators atbalsta, izmantojiet DDM/DOM saskarni, lai uzraudzītu optiskos parametrus, piemēram, raidīšanas un uztveršanas jaudu, barošanas spriegumu un temperatūru. Noņemiet moduli, atbrīvojot fiksatoru un izvelkot to taisni ārā, lai nesabojātu savienotāju.

Ieteikumi

Uzticamiem liela attāluma savienojumiem izmantojiet augstas kvalitātes vienmodas pārslēgšanas vadus un, ja nepieciešams, saderīgus pārslēgšanas paneļus. Pārliecinieties, ka resursdatora aparatūra atbalsta 1000BASE-ZX un DDM/DOM funkcijas pilnai funkciju piekļuvei. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli, un turiet aizsargvāciņus uz neizmantotiem savienotājiem, lai novērstu piesārņojumu.
