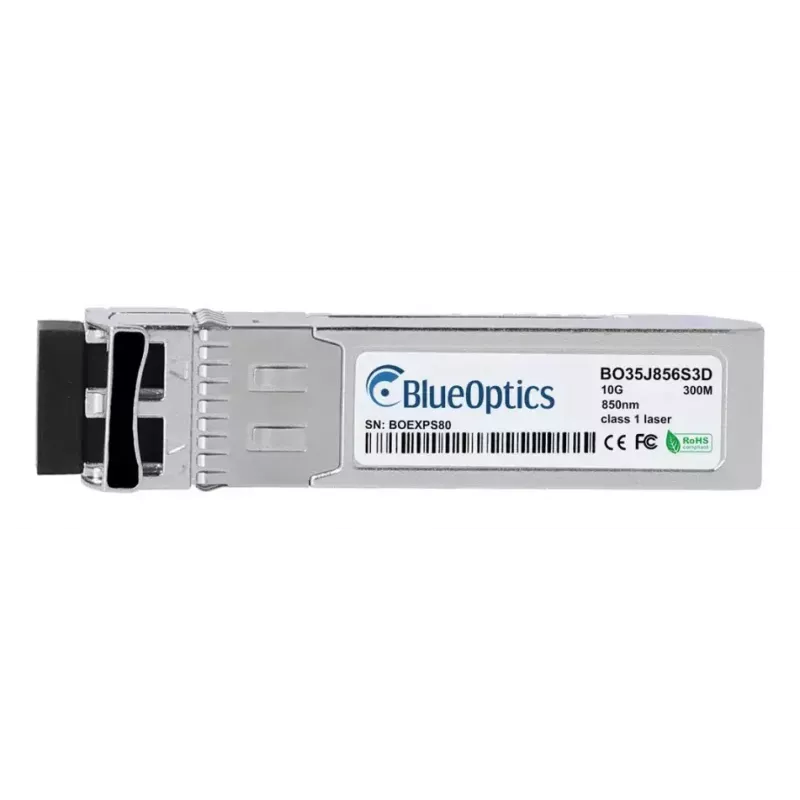

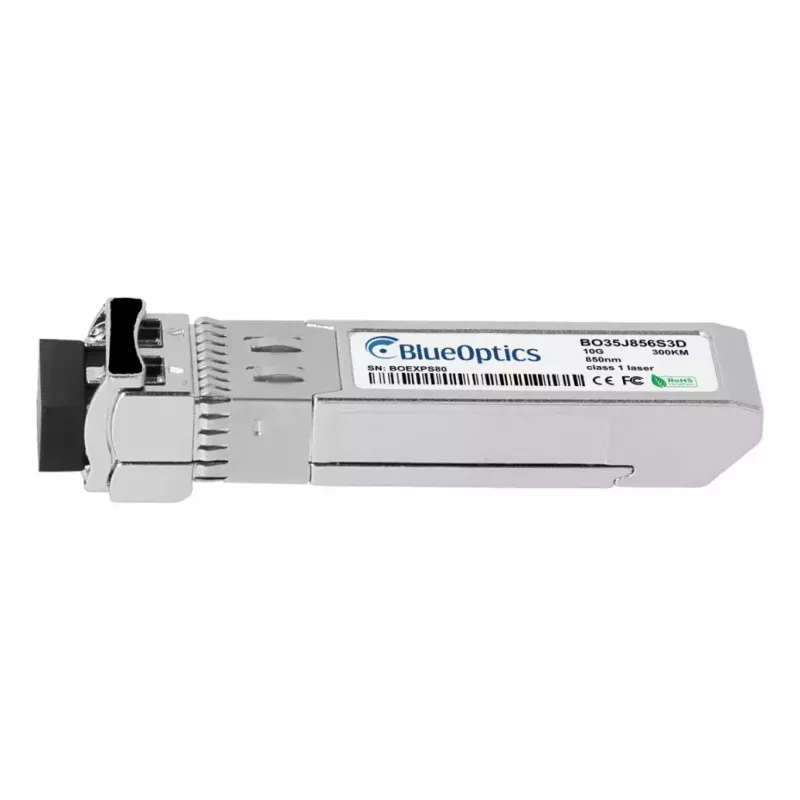

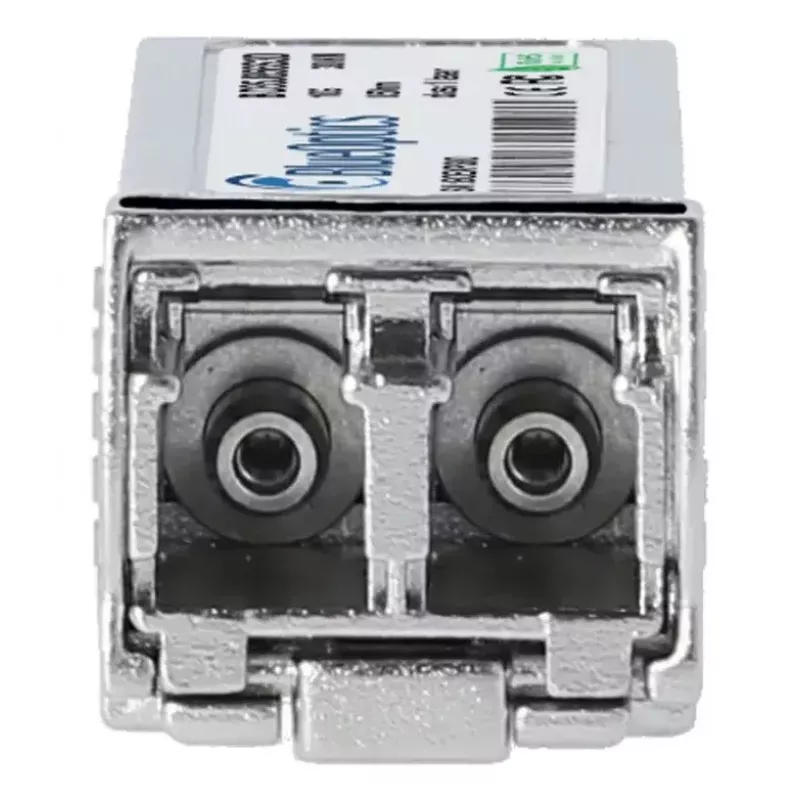

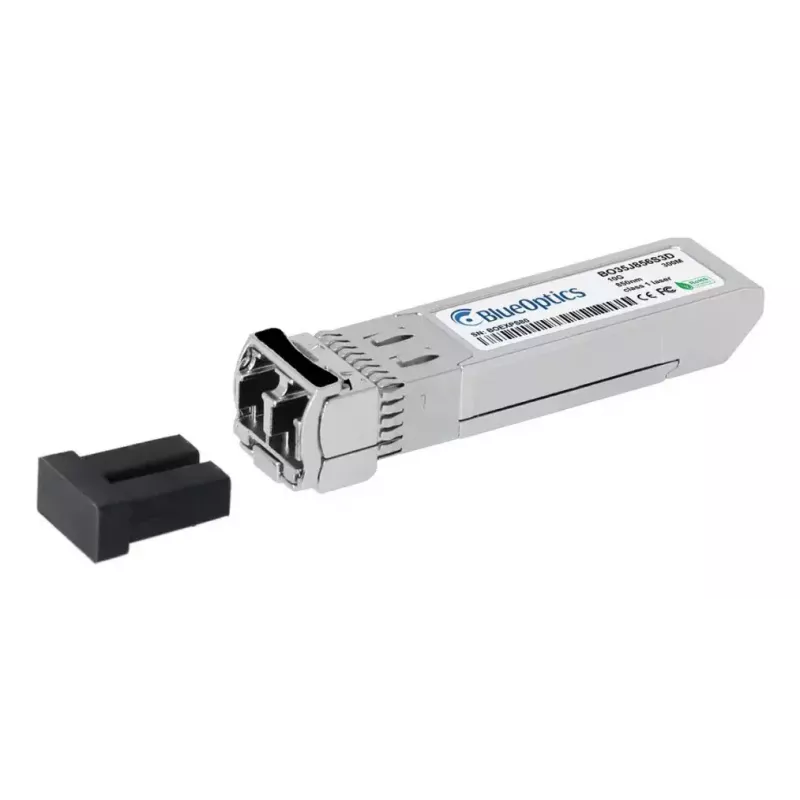

Optisko šķiedru raiduztvērēja modulis BlueOptics AOM-GBIC-FSR2-BO SFP+ LC

BlueOptics AOM-GBIC-FSR2-BO SFP+ LC ir optisko šķiedru raiduztvērēja modulis, kas paredzēts 10GBASE-SR daudzmodu lietojumam. Vieglā alumīnija korpusā ievietotais un aptuveni 20 g smagais SFP+ modulis nodrošina optisko pārraidi un uztveršanu pie 850 nm caur LC duplekso savienotāju. Modulis atbilst MSA saderīgā SFP+ formas faktora standartiem, lai nodrošinātu savstarpēji izmantojamu darbību saderīgos komutatoros, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs.

Priekšrocības

Šis SFP+ raiduztvērējs atbalsta 10 Gbit/s savienojumus pa daudzmodu šķiedru līdz aptuveni 300 metru attālumam (atkarībā no šķiedras veida un savienojuma apstākļiem). Tas ir būvēts, izmantojot nozares standarta komponentus, un ir pārbaudīts saderībai ar iekārtām, kas pieņem atbilstošo 10GBASE-SR SFP+ specifikāciju. Kompaktais alumīnija korpuss un 20 g svars samazina aizņemto vietu un siltuma slodzi blīvās tīkla instalācijās, savukārt LC dupleksais savienotājs nodrošina vienlaicīgu pārraidi un uztveršanu pa atsevišķām šķiedrām.

Piemērots

• 10GBASE-SR īsa attāluma daudzmodu šķiedru savienojumiem
• Komutatora-komutatora un komutatora-servera savienojumiem datu centros
• Ātrdarbīgiem datu glabāšanas tīkla augšupsaitēm un SAN vidēm
• Tīkla iekārtām, kas atbalsta MSA saderīgus SFP+ moduļus

Galvenās specifikācijas

• Formas faktors: SFP+
• Optiskais viļņa garums: 850 nm (TX un RX)
• Savienotājs: LC dupleksais
• Atbalstītais datu pārraides ātrums: līdz 10 Gbit/s
• Tipiskais daudzmodu diapazons: līdz ~300 m (atkarībā no šķiedras veida)
• Materiāls/krāsa: alumīnija korpuss
• Svars: aptuveni 0,02 kg
• DDM/DOM atbalsts: digitālā diagnostikas uzraudzība (ja atbalsta resursdatora aparatūra)

Lietošana

Ievietojiet raiduztvērēju saderīgas ierīces SFP+ slotā, līdz tas nofiksējas, pēc tam pievienojiet LC dupleksos daudzmodu savienotājkabeļus modulim, nodrošinot pareizu TX/RX izlīdzināšanu. Pārbaudiet, vai resursdatora ierīce atbalsta nepieciešamo 10GBASE-SR SFP+ interfeisu, un iespējojiet visas nepieciešamās porta iestatījumus komutatora vai maršrutētāja konfigurācijā. Ja nepieciešama DDM/DOM uzraudzība, pārliecinieties, ka resursdatora aparatūra un pārvaldības programmatūra spēj nolasīt moduļa diagnostikas parametrus.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru savienotājkabeļus un atbilstošus LC dupleksos savienotājus, lai nodrošinātu optimālu diapazonu un veiktspēju. Uzturiet tīrus šķiedru galus un ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar raiduztvērēju. Uzraudzībai un traucējummeklēšanai iespējojiet digitālo diagnostiku saderīgajā resursdatora iekārtā, lai reāllaikā novērotu barošanas spriegumu, lāzera nobīdes strāvu, pārraides jaudu, uztveršanas jaudu un temperatūru.
