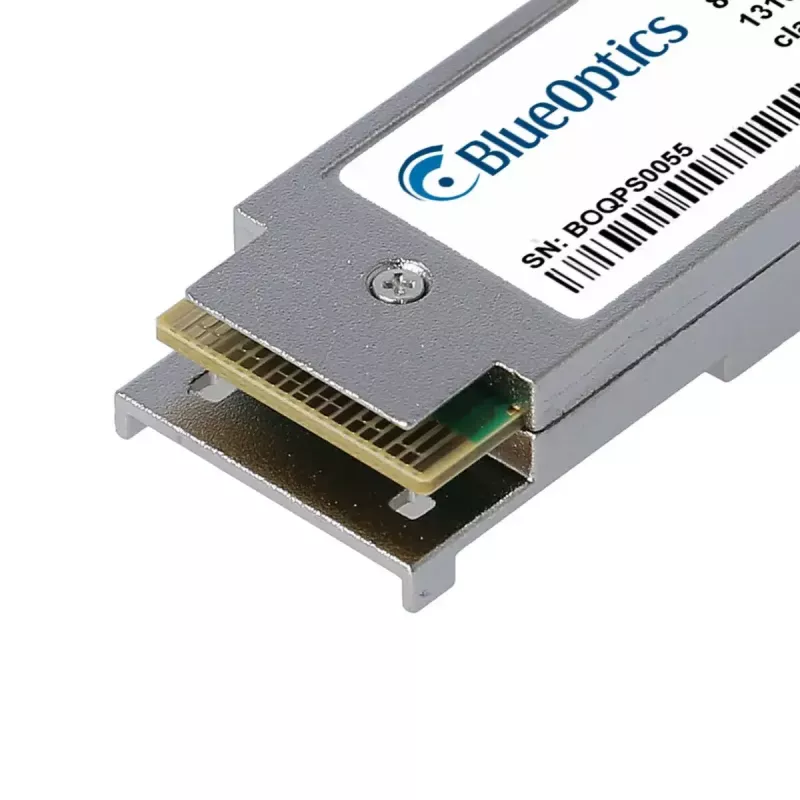

Optisko šķiedru raiduztvērēja modulis BlueOptics BO07W859S1D-BO QSFP56 200000 Mbit/s

BlueOptics BO07W859S1D-BO QSFP56 optisko šķiedru raiduztvērēja modulis nodrošina ātrdarbīgu optisko datu pārraidi līdz 200000 Mbit/s (200G) pa daudzmodu šķiedru. Ievietots uzticamā metāla korpusā un sverot 0,04 kg, modulis ir paredzēts uzstādīšanai QSFP56 saderīgos portos un izmanto MPO/MTP savienotāju atbilstoši MSA specifikācijām. Raiduztvērējs realizē 200GBASE-SR4 signalizāciju ar 850 nm raidītāja un uztvērēja komponentiem un ietver digitālo diagnostisko uzraudzību (DDM/DOM), lai reāllaikā ziņotu par barošanas spriegumu, lāzera nobīdes strāvu, lāzera izvades un saņemto jaudu, kā arī temperatūru.

Priekšrocības

Modulis nodrošina kompaktu, MSA atbilstošu QSFP56 formas faktoru 200G lietojumiem un ir atpakaļsaderīgs ar aprīkojumu, kas atbalsta to pašu 200GBASE-SR4 QSFP56 saskarni. Tā metāla korpuss veicina mehānisko izturību un termisko stabilitāti, savukārt mazais svars atvieglo apstrādi un uzstādīšanu. Iebūvētā digitālā diagnostika vienkāršo optisko saišu apkopi un attālināto uzraudzību. Konstrukcijā un komponentu izvēlē prioritāte ir darbības ilgmūžība un uzticamība, nodrošinot augstu pieejamību datu centru un uzņēmumu vidēs.

Piemērots

• 200G Ethernet savienojumi datu centru komutatoru un maršrutētāju augšupsaitēs
• Lielas ietilpības serveru un glabātuvju starpsavienojumi pa daudzmodu šķiedru
• Īsa darbības rādiusa optiskā agregācija un mugurkaula-lapas topoloģijas (līdz aptuveni 100 m)
• Fibre Channel over Ethernet vai SDH/SONET lietojumi, kam nepieciešams 200G

Galvenās specifikācijas

• Saskarnes tips: QSFP56 (MSA atbilstošs)
• Maksimālais datu pārraides ātrums: 200000 Mbit/s (200G)
• Optiskais standarts: 200GBASE-SR4 ar MPO/MTP savienotāju
• Viļņa garums: 850 nm raidītājs un uztvērējs
• Saderīgs šķiedras tips: Daudzmodu šķiedra (MMF)
• Digitālā diagnostika: DDM/DOM (reāllaika uzraudzība spriegumam, nobīdes strāvai, optiskajai jaudai, temperatūrai)
• Korpuss: metāla korpuss mehāniskai izturībai un siltuma vadīšanai
• Svars: 0,04 kg

Kā lietot

Uzstādiet BlueOptics BO07W859S1D-BO QSFP56 saderīgā portā, ievērojot resursdatora aprīkojuma pārdevēja karstās nomaiņas un ievietošanas procedūras. Pievienojiet MPO/MTP terminētu daudzmodu šķiedras ielāpu vadu raiduztvērējam un attiecīgajam ielāpu panelim vai attālinātajam raiduztvērējam, nodrošinot pareizu orientāciju un tīras šķiedras gala virsmas. Pārbaudiet saites saskaņošanu un uzraugiet raiduztvērēju, izmantojot resursdatora saskarni, lai nolasītu DDM/DOM parametrus. Pārliecinieties, ka raiduztvērējs tiek izmantots resursdatora ierīces norādītajā pieļaujamā apkārtējās vides temperatūras un jaudas diapazonā.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes daudzmodu šķiedru un MPO/MTP ielāpu vadus, regulāri pārbaudiet un tīriet savienotājus pirms savienošanas, kā arī apstipriniet, ka resursdatora aparatūra un programmaparatūra atbalsta 200GBASE-SR4 QSFP56 moduļus un DDM/DOM funkcijas. Ierobežojiet saites garumu līdz daudzmodu šķiedras attālumam, kas ieteicams SR4 pie 850 nm (parasti līdz aptuveni 100 m atkarībā no šķiedras kategorijas), un ievērojiet pārdevēja norādījumus par ESD aizsardzību apstrādes un uzstādīšanas laikā.
