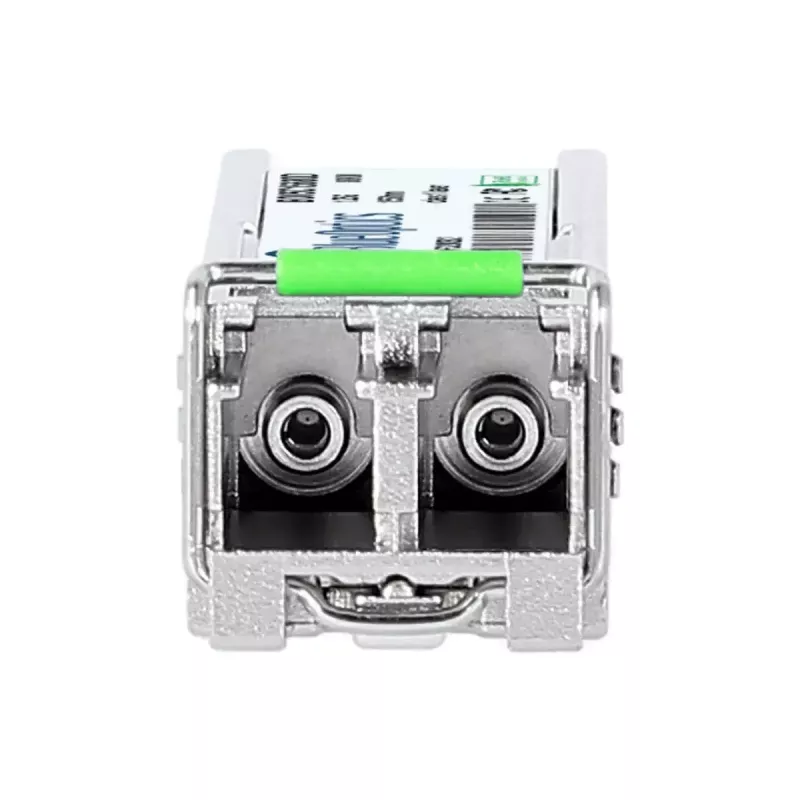

Optisko šķiedru raiduztvērēja modulis BlueOptics GSLCLC80-ZX-BO SFP LC no alumīnija

BlueOptics GSLCLC80-ZX-BO SFP LC no alumīnija ir vienmoda optisko šķiedru raiduztvērēja modulis, kas paredzēts tālsatiksmes 1000BASE-ZX savienojumiem. Tas izmanto LC dupleksos savienotājus un alumīnija korpusu, nodrošinot kompaktu SFP formas faktoru ievietošanai saderīgos tīkla slēdžos, maršrutētājos un optiskajās iekārtās. Modulis atbalsta optisko pārraidi un uztveršanu pie 1550 nm, ļaujot veikt datu pārraidi līdz aptuveni 80 kilometru attālumam, ja tiek izmantota piemērota vienmoda šķiedra un tīkla komponenti.

Priekšrocības

Šis SFP raiduztvērējs atbilst MSA standartiem un tiek piedāvāts kā saderīga alternatīva sistēmām, kas atbalsta atbilstošo tālsatiksmes 1000BASE-ZX moduli. Alumīnija korpuss apvieno mazu svaru ar mehānisku izturību, un LC dupleksais interfeiss nodrošina vienlaicīgu pārraides un uztveršanas kanālus divu šķiedru savienojumā. Modulis ir izstrādāts saderībai ar galvenajām aparatūras platformām, atbalsta izplatītus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet, un ir piemērots uzstādīšanai standarta SFP slotos.

Piemērots

• Tālsatiksmes Gigabit Ethernet savienojumiem pa vienmoda šķiedru (līdz ~80 km)
• Slēdžu, maršrutētāju un optisko tīkla iekārtu savienošanai
• Datu centru augšupsaitēm un metropoles tīkla mugurkauliem
• Fibre Channel over Ethernet un SDH/SONET lietojumiem, kam nepieciešama 1,25 Gbit/s optika

Galvenās specifikācijas

• Formas faktors: SFP (maza izmēra pievienojams)
• Savienotājs: LC duplekss
• Viļņa garums: 1550 nm (Tx/Rx)
• Protokolu atbalsts: 1000BASE-ZX (1,25 Gbit/s)
• Ieteicamais šķiedras tips: vienmoda šķiedra
• Tipisks pārraides attālums: līdz 80 km (atkarīgs no šķiedras un savienojuma budžeta)
• Korpusa materiāls: alumīnijs
• Svars: 0,02 kg

Kā lietot

Uzstādiet raiduztvērēju pieejamā SFP portā saderīgā tīkla aparatūrā, kad ierīce ir izslēgta, vai ievērojot ražotāja norādījumus par karsto nomaiņu. Pievienojiet LC dupleksos vienmoda kabeļus Tx un Rx portiem, nodrošinot pareizu polaritāti. Pārbaudiet savienojuma statusu resursdatora ierīces saskarnē un pārliecinieties, ka konfigurācijā ir iespējoti atbalstītie pārraides režīmi (piemēram, 1000BASE-ZX). Ja pieejams, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM) resursdatorā, lai reāllaikā pārraudzītu optiskos parametrus, tostarp barošanas spriegumu, lāzera nobīdes strāvu, pārraides jaudu, uztveršanas jaudu un moduļa temperatūru.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda kabeļus un uzturiet pareizu savienotāju tīrību, lai nodrošinātu uzticamus tālsatiksmes savienojumus. Pārliecinieties par saderību ar resursdatoru un, ja piemērojams, iespējojiet DDM/DOM atbalstu iekārtā, lai uzraudzītu moduļa stāvokli. Lai sasniegtu labāko veiktspēju, ievērojiet šķiedru ražotāja norādījumus par vājinājumu un savienošanu, kā arī veiciet pilnīgu savienojuma testēšanu pēc uzstādīšanas.
