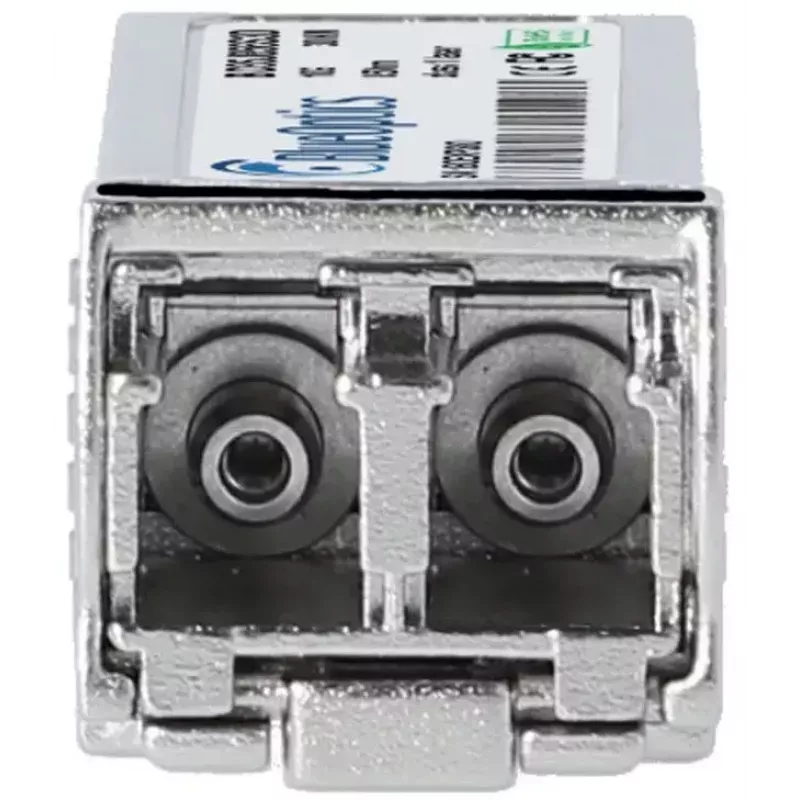

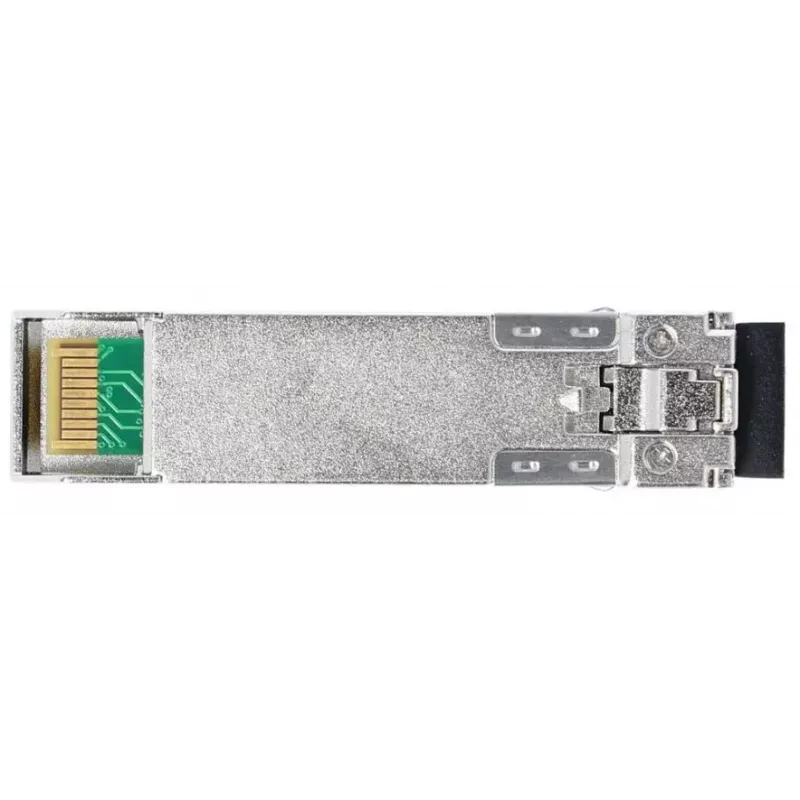

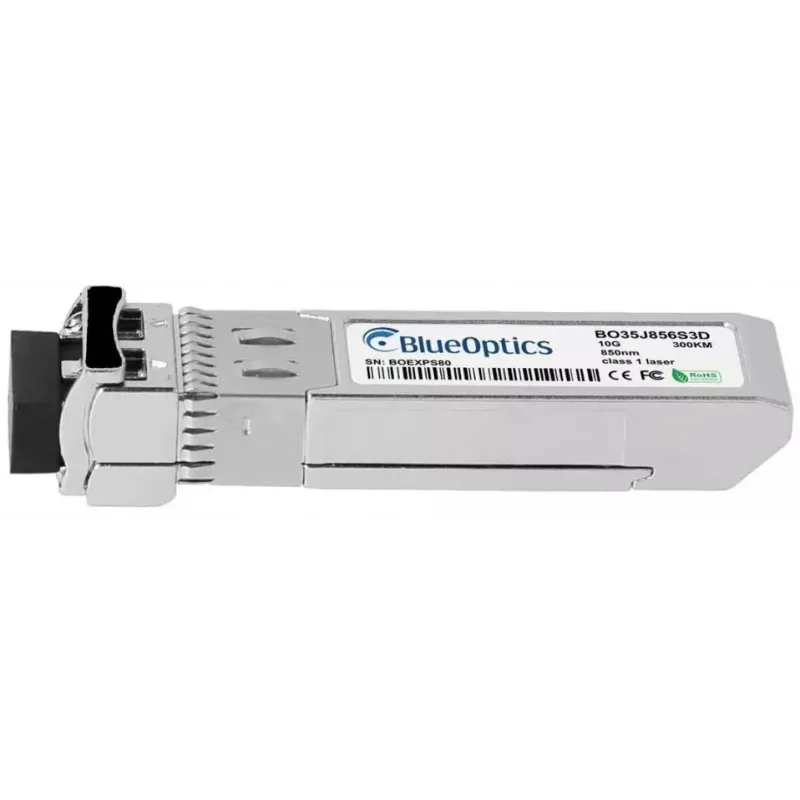

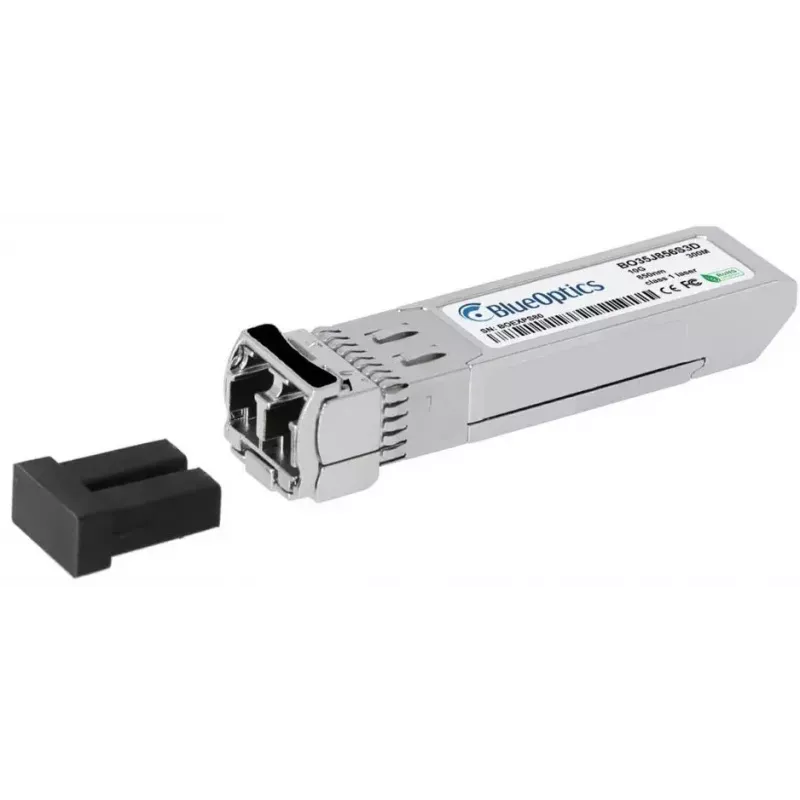

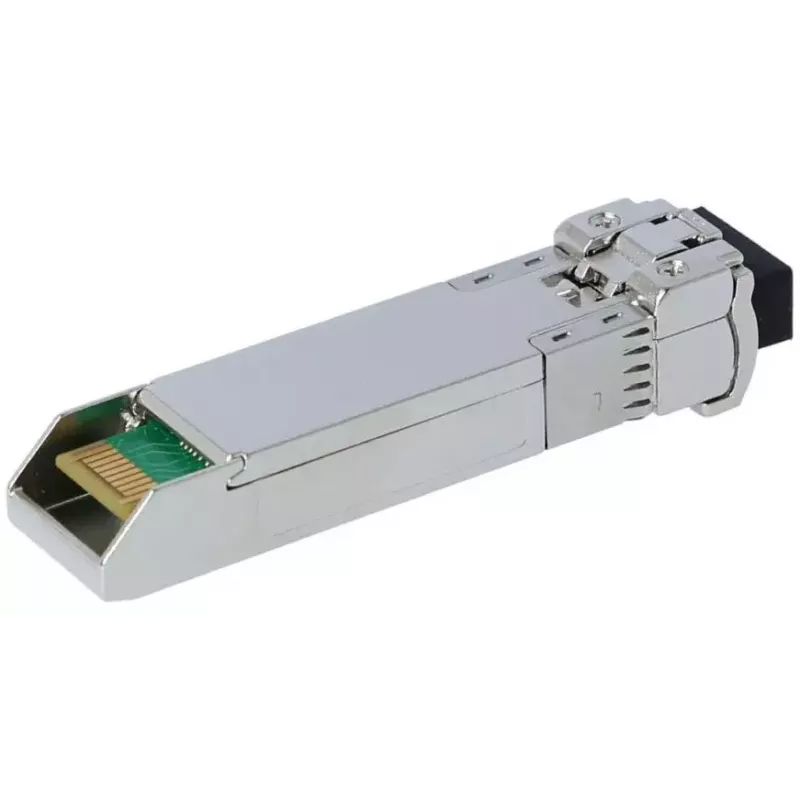

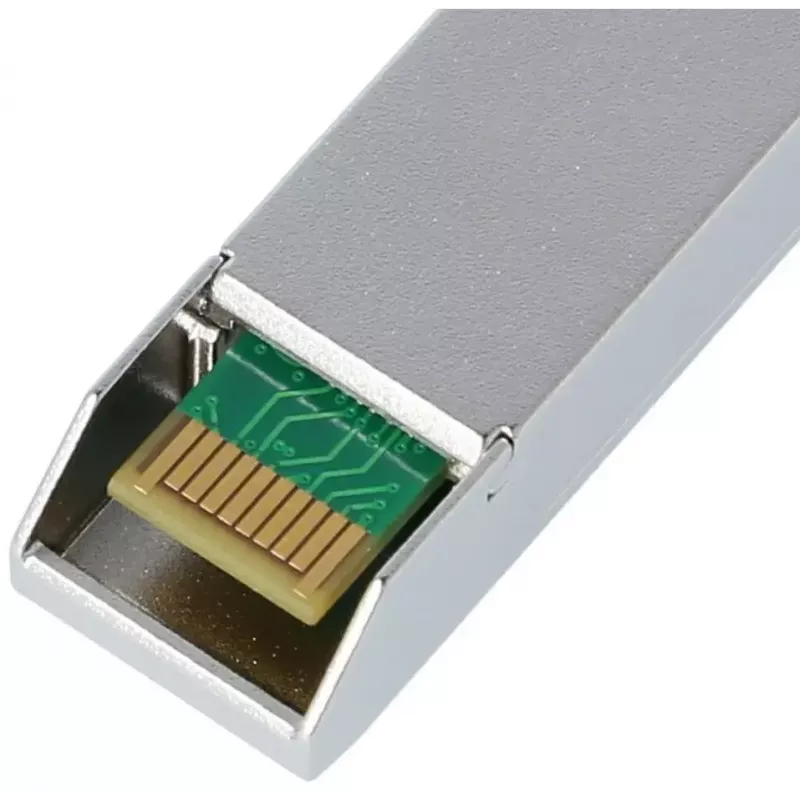

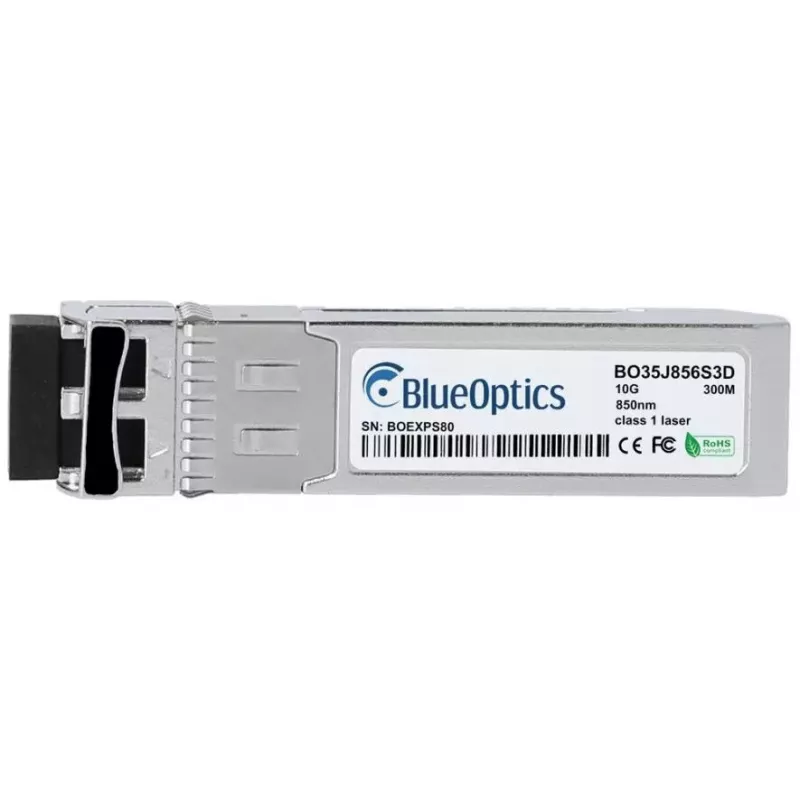

Optisko šķiedru raiduztvērēja modulis BlueOptics JD092A-BO 10000 Mbit/s SFP+ 850 nm

BlueOptics JD092A-BO ir optisko šķiedru SFP+ raiduztvērēja modulis, kas paredzēts 10G liela ātruma datu pārraidei. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s, darbojas ar 850 nm viļņa garumu un izmanto SFP+ saskarni ar LC Duplex savienotāju daudzmodu šķiedru saitēm. Modulis atbilst RoHS direktīvai, ir CE un FCC saderīgs saskaņā ar ražotāja specifikācijām, un sver aptuveni 20 g, tādējādi tas ir kompakts risinājums tīkla uzlabojumiem vai nomaiņām, kur nepieciešama 10GBASE-SR funkcionalitāte.

Priekšrocības

Raiduztvērējs nodrošina standartizētu SFP+ formas faktoru, kas ir saderīgs ar aprīkojumu, kurš pieņem 10GBASE-SR moduļus, ļaujot to vienkārši uzstādīt komutatoros, maršrutētājos un atmiņas saskarnēs. Darbojoties ar 850 nm daudzmodu šķiedrai, tas atbalsta īsa attāluma 10 Gbit/s saites, un tas ir ražots, lai atbilstu MSA elektriskajām un mehāniskajām specifikācijām. Atbilstība RoHS un vispārpieņemtiem rūpniecības standartiem veicina integrāciju regulētās vidēs, savukārt vieglais sudraba krāsas korpuss atvieglo apstrādi un uzstādīšanu.

Kam piemērots

Galvenās specifikācijas

Lietošanas instrukcija

Uzstādiet BlueOptics JD092A-BO, ievietojot SFP+ moduli saderīgā SFP+ slotā, līdz tas nofiksējas; pēc tam pievienojiet LC Duplex daudzmodu šķiedru sadalītājvadus pie moduļa un atbilstošā attālā raiduztvērēja vai sadalītājpaneļa. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-SR un ka nepieciešamie programmaparatūras vai programmatūras iestatījumi pieļauj trešo pušu raiduztvērējus. Ieslēdziet pievienoto aprīkojumu un pārbaudiet saites statusu, izmantojot resursdatora ierīces saskarni vai LED indikatorus. Diagnostikai izmantojiet resursdatora uzraudzības rīkus, ja aparatūra atbalsta Digitālo diagnostisko uzraudzību (DDM/DOM).

Ieteikumi

Izmantojiet kvalitatīvu daudzmodu šķiedru (OM3/OM4, kur piemērots) un saderīgus LC Duplex sadalītājvadus, lai sasniegtu optimālu saites attālumu un signāla veiktspēju. Pirms izvietošanas apstipriniet aparatūras saderību un iespējojiet nepieciešamos porta iestatījumus. Rīkojieties ar raiduztvērēju, ievērojot ESD piesardzības pasākumus, un, kad tas netiek lietots, turiet putekļu vāciņus uz šķiedru savienotājiem, lai saglabātu veiktspēju un uzticamību.
