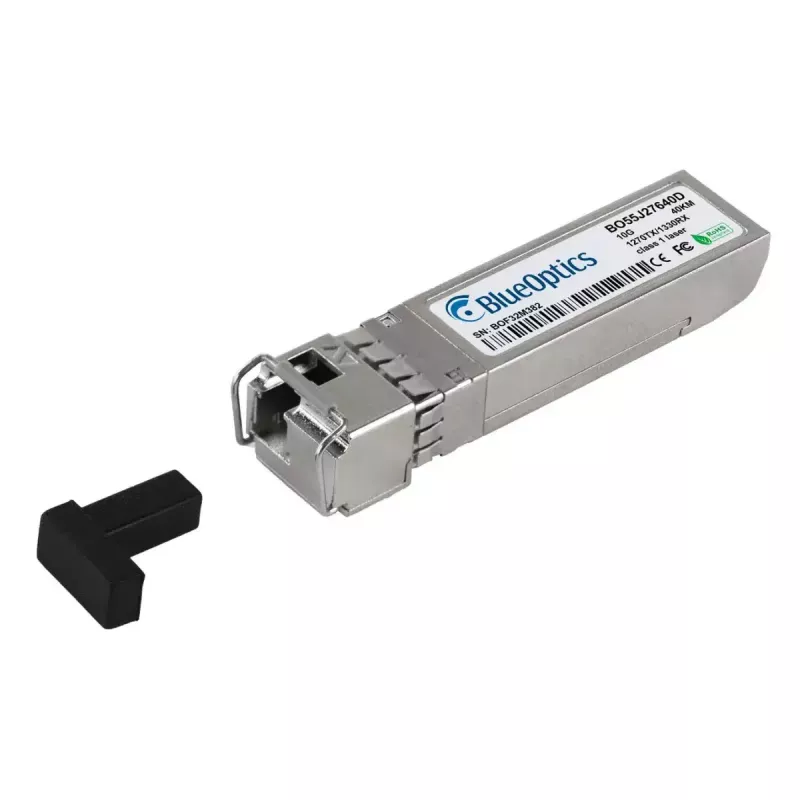

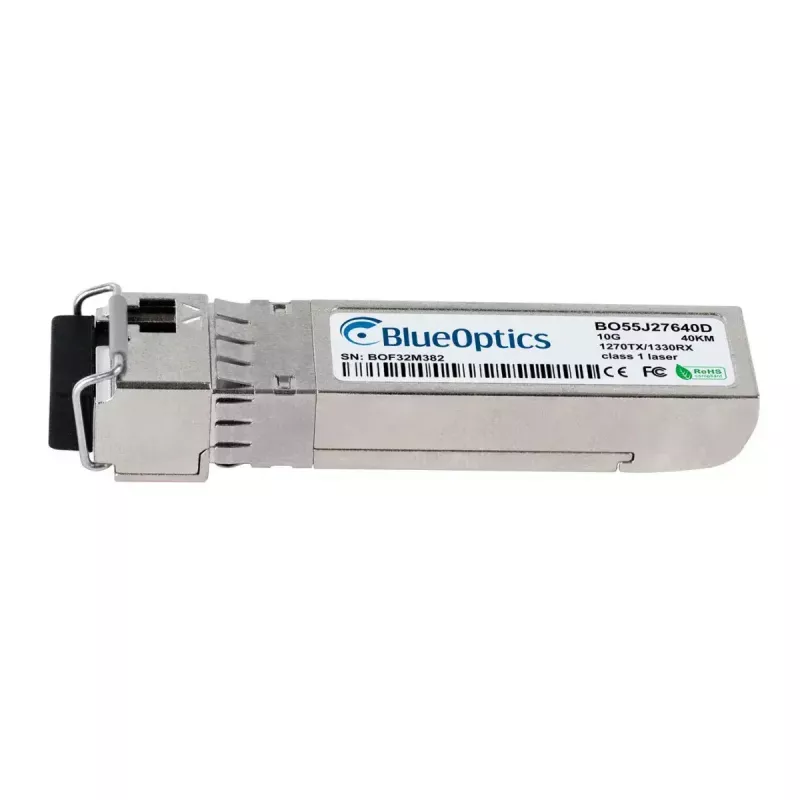

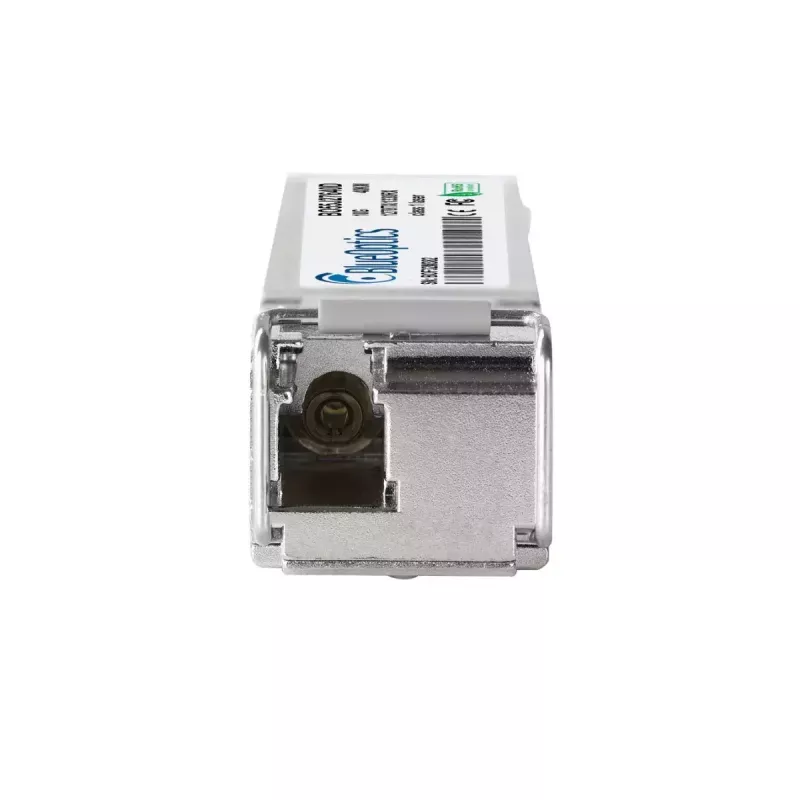

Optisko šķiedru raiduztvērēja modulis BlueOptics JNP-SFP-10G-BX40U-BO SFP+ LC Alumīnijs 20 g

BlueOptics JNP-SFP-10G-BX40U-BO ir optisko šķiedru SFP+ raiduztvērēja modulis, kas paredzēts ātrdarbīgiem vienmoda savienojumiem. Tas izmanto LC simpleksa savienotāju, atbalsta 10GBASE-BX-U pārraidi ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem, un ir ievietots alumīnija korpusā, kas sver aptuveni 20 g. Modulis atbilst MSA saderīgām mehāniskajām un elektriskajām specifikācijām un ir piemērots lietošanai tīkla iekārtās, kas pieņem SFP+ 10G moduļus.

Priekšrocības

Šis SFP+ raiduztvērējs nodrošina 10 Gbit/s optisko savienojumu lielos attālumos, izmantojot vienmoda šķiedru, un piedāvā atsevišķus raidīšanas (1330 nm) un uztveršanas (1270 nm) kanālus divvirzienu darbībai pa vienu šķiedru. Tā alumīnija korpuss sniedz mehānisku izturību, vienlaikus saglabājot mazu svaru, un modulis atbalsta digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai – barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai. Dizains atbilst MSA standartiem, lai nodrošinātu savietojamību ar saderīgām tīkla platformām.

Piemērots

• 10 Gigabit Ethernet augšupsaitēm starp komutatoriem un maršrutētājiem
• Liela attāluma vienmoda šķiedru savienojumiem līdz moduļa atbalstītajam attālumam
• Operatoru un datu centru starpsavienojumiem, kur nepieciešama divvirzienu pārraide pa vienu šķiedru
• Sistēmām, kas atbalsta SFP+ raiduztvērējus ar LC simpleksa savienotājiem

Galvenās specifikācijas

• Formas faktors: SFP+ (10 Gbit/s)
• Savienotājs: LC simplekss
• Pārraides veids: 10GBASE-BX-U divvirzienu pa vienmoda šķiedru
• Raidīšanas viļņa garums: 1330 nm
• Uztveršanas viļņa garums: 1270 nm
• Korpusa materiāls: alumīnijs
• Svars: apm. 0,02 kg
• Digitālā diagnostika: DDM/DOM (atbilst MSA SFF-8472)

Lietošana

Ievietojiet SFP+ moduli saderīgā SFP+ portā saskaņā ar resursdatora ierīces norādījumiem un nofiksējiet to, līdz tas ir pareizi ievietots. Pievienojiet LC simpleksa vienmoda ielāpu kabeli, pārliecinoties, ka raidīšanas un uztveršanas gali ir pareizi savienoti divvirzienu darbībai. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja pieejams, iespējojiet DDM/DOM uzraudzību, lai pārbaudītu savienojuma parametrus. Rīkojoties ar moduli, ievērojiet standarta ESD piesardzības pasākumus un līdz savienošanai turiet putekļu vāciņus vietā, lai aizsargātu šķiedru saskarnes.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC komutācijas kabeļus un, ja iespējams, ielāpu paneļus vai džemperu komplektus, kas paredzēti 10 Gbit/s, lai sasniegtu optimālu attālumu un signāla kvalitāti. Apstipriniet resursdatora saderību ar 10GBASE-BX-U moduļiem un iespējojiet digitālo diagnostiku proaktīvai savienojuma uzraudzībai. Uzglabājiet raiduztvērēju sausā, no putekļiem brīvā vidē un izvairieties no mehāniska sprieguma uz šķiedru savienotājiem.
