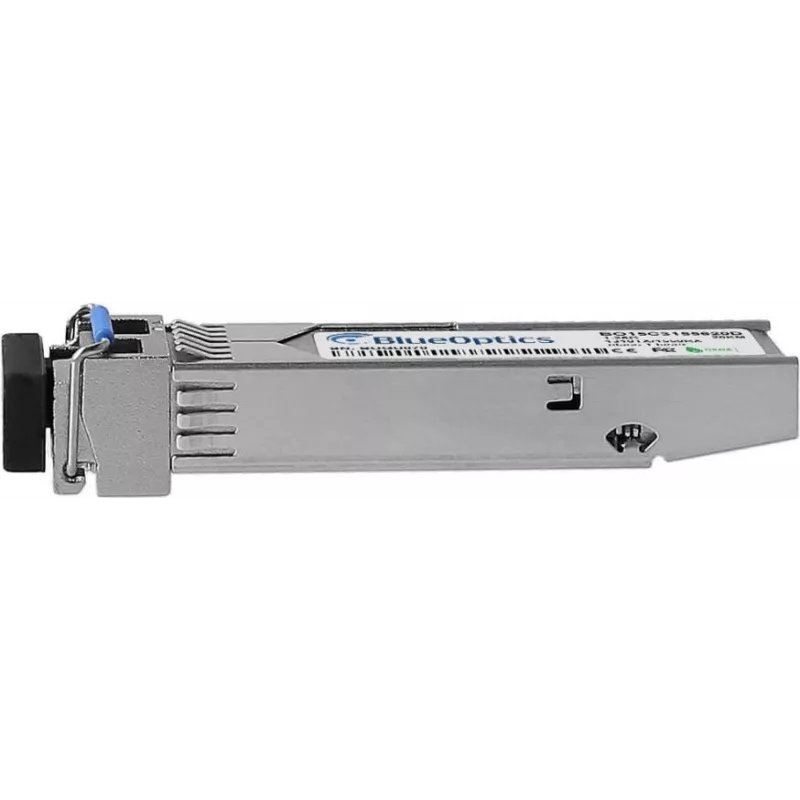

Optisko šķiedru raiduztvērēja modulis BlueOptics M-SFP-BIDI TYPE B LX/LC EEC-BO

BlueOptics M-SFP-BIDI TYPE B LX/LC EEC-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1,25 Gigabit Ethernet lietojumiem. Tas izmanto SFP formas faktoru ar LC šķiedras savienotāju un atbalsta divvirzienu pārraidi pa vienu šķiedru pāri, izmantojot dažādus viļņu garumus raidīšanai un uztveršanai. Modulis ir iebūvēts vieglā alumīnija korpusā (aptuveni 20 g) un paredzēts integrēšanai tīkla komutatoros, maršrutētājos un citā saderīgā aparatūrā, kas pieņem standarta MSA SFP moduļus.

Priekšrocības

Šis raiduztvērējs nodrošina liela attāluma vienmoda savienojamību līdz pat 20 000 m un atbalsta 1,25 Gbps datu pārraides ātrumu, kas piemērots Gigabit un mantotajiem liela ātruma lietojumiem. LC savienotājs un SFP formas faktors nodrošina plašu savietojamību ar esošo optisko šķiedru infrastruktūru un izplatītām tīkla ierīcēm. Alumīnija korpuss nodrošina mehānisku izturību, vienlaikus saglabājot moduli vieglu, lai atvieglotu apstrādi un uzstādīšanu.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas veids

Uzstādiet BlueOptics M-SFP-BIDI saderīga komutatora, maršrutētāja vai multivides pārveidotāja SFP slotā, kamēr ierīce ir izslēgta, vai ievērojiet saimniekierīces karstās nomaiņas procedūras. Pievienojiet modulim atbilstošu vienmoda LC savienotājkabeli. Tā kā šis ir divvirzienu (BIDI) LX/LC raiduztvērējs, pārbaudiet, vai attālais raiduztvērējs izmanto papildinošo tipu (A tipa pret B tipa savienošana pārī) vai pareizo viļņu garumu saderību raidīšanas/uztveršanas saskaņošanai. Pēc ievietošanas un kabeļa pievienošanas pārbaudiet saites statusu saimniekierīcē un, ja iespējams, iespējojiet vai nolasiet digitālās diagnostikas uzraudzību, izmantojot saimniekierīci, lai pārbaudītu darbības parametrus.

Ieteikumi

Izmantojiet vienmoda LC savienotājkabeļus un pārbaudiet, vai attālais gals izmanto atbilstošo BIDI tipu un viļņu garuma konfigurāciju. Apstipriniet, vai saimnieka aparatūra atbalsta DDM/DOM, ja nepieciešama reāllaika diagnostika. Nepieļaujiet putekļu iekļūšanu LC savienotājā un līdz uzstādīšanai turiet aizsargvāciņus, lai saglabātu signāla kvalitāti.
