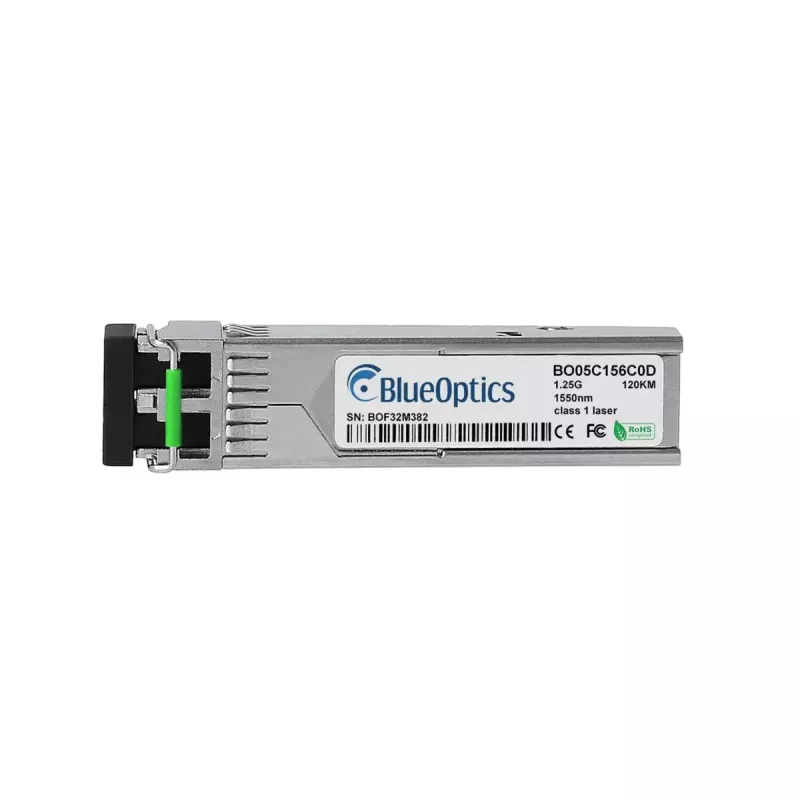

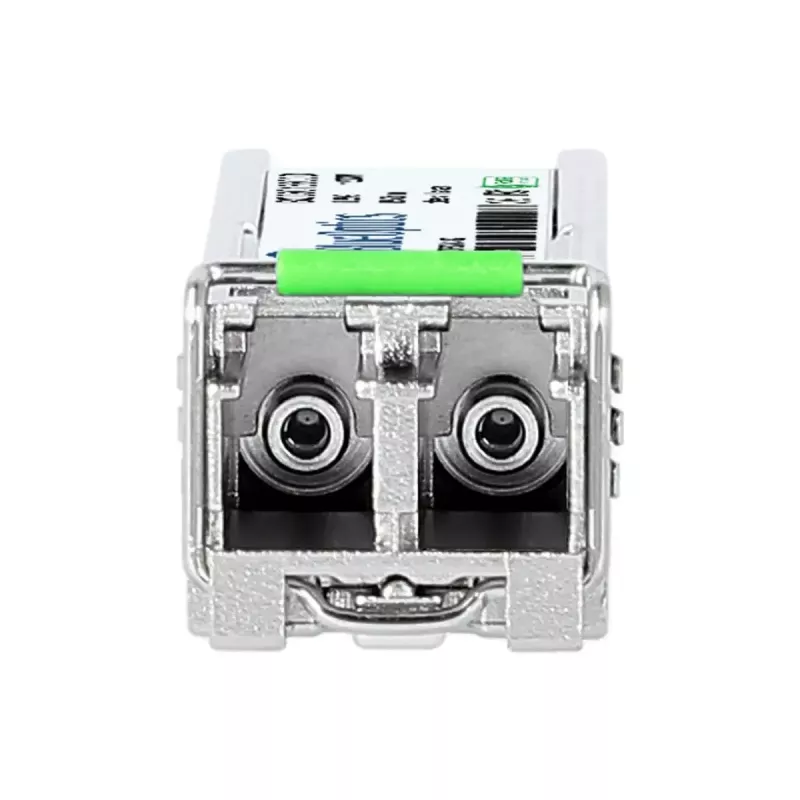

Optisko šķiedru raiduztvērēja modulis BlueOptics SFP992-1ELH-BO 120000 m alumīnijs

BlueOptics SFP992-1ELH-BO ir vienmoda optisko šķiedru SFP raiduztvērēja modulis, kas paredzēts liela attāluma gigabitu savienojumiem līdz 120000 m. Modulis izmanto LC duplekso interfeisu un darbojas ar 1550 nm viļņa garumu gan raidītājam, gan uztvērējam, atbalstot 1000BASE-ZX lietojumus. Izgatavots ar alumīnija korpusu un sver aptuveni 20 g, tas atbilst MSA SFP formas faktora specifikācijām un ir piemērots izvietošanai komutatoros, maršrutētājos, uzglabāšanas sistēmās un citās tīkla platformās, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Raiduztvērējs apvieno liela attāluma iespējas ar kompaktu SFP formas faktoru un alumīnija korpusu, kas veicina mehānisko izturību un siltuma izkliedi. Tas atbalsta vienlaicīgu raidīšanu un uztveršanu pa atsevišķām šķiedrām, izmantojot LC dupleksos savienotājus, un ir saderīgs ar Ethernet un saistītajiem ātrdarbīgajiem protokoliem līdz 1,25 Gbps. Ražošana notiek saskaņā ar MSA standartiem, un modulis ir izstrādāts, izmantojot kvalitatīvas optiskās un IC komponentes, lai nodrošinātu stabilu veiktspēju un ilgu kalpošanas laiku.

Piemērots

• Liela attāluma vienmoda Ethernet savienojumiem (1000BASE-ZX)
• Savienojumiem starp datu centru ēkām un universitātes pilsētiņas objektiem
• SFP portu uzlabošanai vai nomaiņai komutatoros, maršrutētājos un uzglabāšanas sistēmās
• Optisko šķiedru maģistrāles savienojumiem, kur nepieciešama zema EMI jutība un augsta pieejamība

Galvenās specifikācijas

• Formas faktors: SFP (MSA saderīgs)
• Datu pārraides ātrums: līdz 1,25 Gbps
• Viļņa garums: 1550 nm (raidītājs un uztvērējs)
• Šķiedras veids: vienmoda šķiedra
• Savienotājs: LC duplekss
• Maksimālais attālums: līdz 120000 m (120 km)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg

Lietošana

Ievietojiet BlueOptics SFP992-1ELH-BO SFP portā saderīgā tīkla iekārtā, kamēr iekārta ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet LC duplekso vienmoda ielāpu kabeli, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet savienojuma statusu un ātrumu resursdatora ierīcē. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai nolasiet diagnostikas parametrus, izmantojot ierīces pārvaldības saskarni, lai pārraudzītu spriegumu, temperatūru, lāzera nobīdi un optisko jaudu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vienmoda LC duplekso šķiedru un sertificētus ielāpu vadus; izvairieties no liekšanas, pārsniedzot šķiedras minimālo rādiusu, un pirms savienošanas pārliecinieties, ka savienotāji ir tīri. Pārbaudiet, vai mērķa aparatūra atbalsta 1000BASE-ZX SFP moduļus un DDM/DOM, ja nepieciešama attālā diagnostika. Nomainot esošo moduli, saskaņojiet raidīšanas/uztveršanas orientācijas un pēc uzstādīšanas pārbaudiet savienojuma integritāti.
