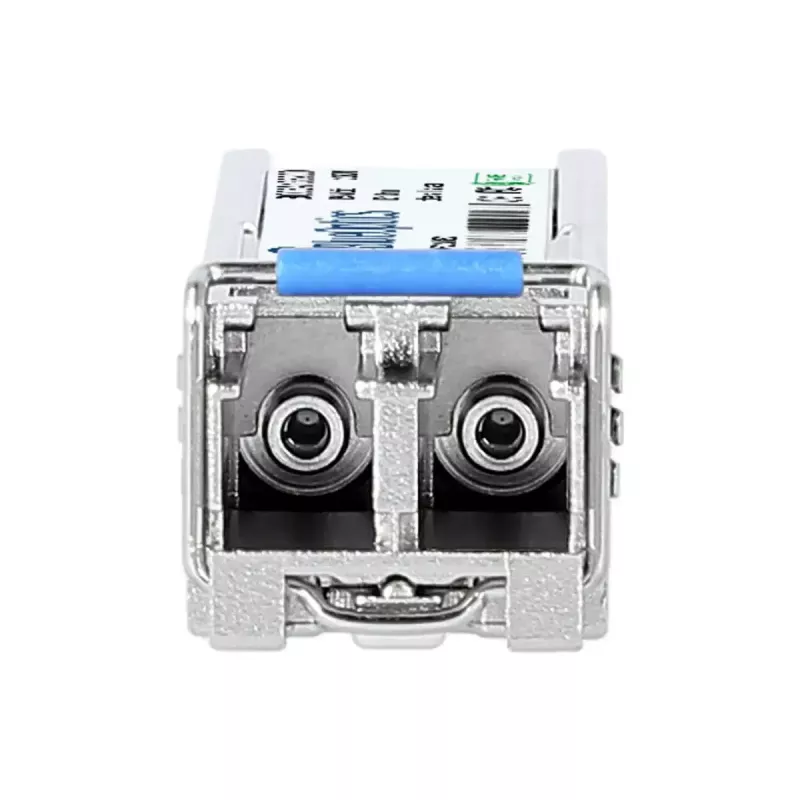

Optisko šķiedru raiduztvērēja modulis BlueOptics SLC20-DDM-BO 20000 m

BlueOptics SLC20-DDM-BO 20000 m ir vienmoda optisko šķiedru SFP raiduztvērēja modulis, kas paredzēts punktpunkta optiskajiem savienojumiem līdz 20 000 metru attālumam. Moduļa korpuss ir izgatavots no alumīnija, tas sver aptuveni 20 g un nodrošina 100BASE-LX optisko pārraidi, izmantojot LC dupleksos savienotājus, darbojoties ar 1310 nm raidīšanas un uztveršanas viļņu garumu. Modulis atbalsta ciparu diagnostikas uzraudzību (DDM/DOM), kas reāllaikā ļauj pārraudzīt barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja to izmanto saderīgā resursdatora aparatūrā.

Priekšrocības

Modulis atbilst MSA SFP formas faktora un LC duplekso savienotāju standartiem, nodrošinot sadarbspēju ar ierīcēm, kas atbalsta Westermo SLC20-DDM 100BASE-LX SFP specifikāciju. Izgatavots ar rūpnieciskas klases optiskajiem komponentiem, tas piedāvā liela attāluma vienmoda pārraidi un DDM diagnostiku, lai vienkāršotu tīkla uzturēšanu un traucējummeklēšanu. Tā vieglais alumīnija korpuss nodrošina kompaktu, izturīgu risinājumu instalācijām, kur svarīga ir vieta un uzticamība.

Piemērots

• Liela attāluma vienmoda Ethernet savienojumiem līdz 20 km
• Integrācijai slēdžos, maršrutētājos un optiskajos portos, kas atbalsta 100BASE-LX SFP moduļus
• Rūpnieciskajos un uzņēmumu tīklos, kur nepieciešama DDM/DOM uzraudzība

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Optiskais režīms: vienmoda optiskā šķiedra
• Savienotāja tips: LC duplekss
• Viļņa garums: 1310 nm (raidīšana un uztveršana)
• Maksimālais pārraides attālums: 20 000 m (20 km)
• Atbalstītais protokols: 100BASE-LX Ethernet
• Ciparu diagnostika: DDM / DOM (saderīga ar MSA SFF-8472)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg

Lietošana

Ievietojiet SFP raiduztvērēju saderīga slēdža, maršrutētāja vai multivides pārveidotāja atbilstošajā SFP portā, kamēr resursdatora ierīce ir ieslēgta vai izslēgta saskaņā ar resursdatora ražotāja norādījumiem. Pievienojiet moduli vienmoda LC dupleksajam optisko šķiedru savienotājvadam, nodrošinot pareizu raidīšanas un uztveršanas saskaņošanu ar attālo raiduztvērēju. Pārbaudiet savienojuma statusu resursdatora ierīcē un, ja pieejams, nolasiet DDM parametrus, izmantojot pārvaldības interfeisu, lai apstiprinātu, ka optiskās jaudas līmeņi un temperatūra ir paredzamajās robežās.

Ieteikumi

Pārliecinieties, ka resursdatora ierīce oficiāli atbalsta DDM/DOM, ja plānojat izmantot diagnostikas uzraudzības funkcijas. Izmantojiet kvalitatīvu vienmoda optisko šķiedru un LC dupleksos savienotājvadus, uzturiet tīrus savienotāju gala virsmas un ievērojiet pareizas ESD apstrādes procedūras uzstādīšanas laikā, lai saglabātu moduļa kalpošanas laiku un savienojuma veiktspēju.
