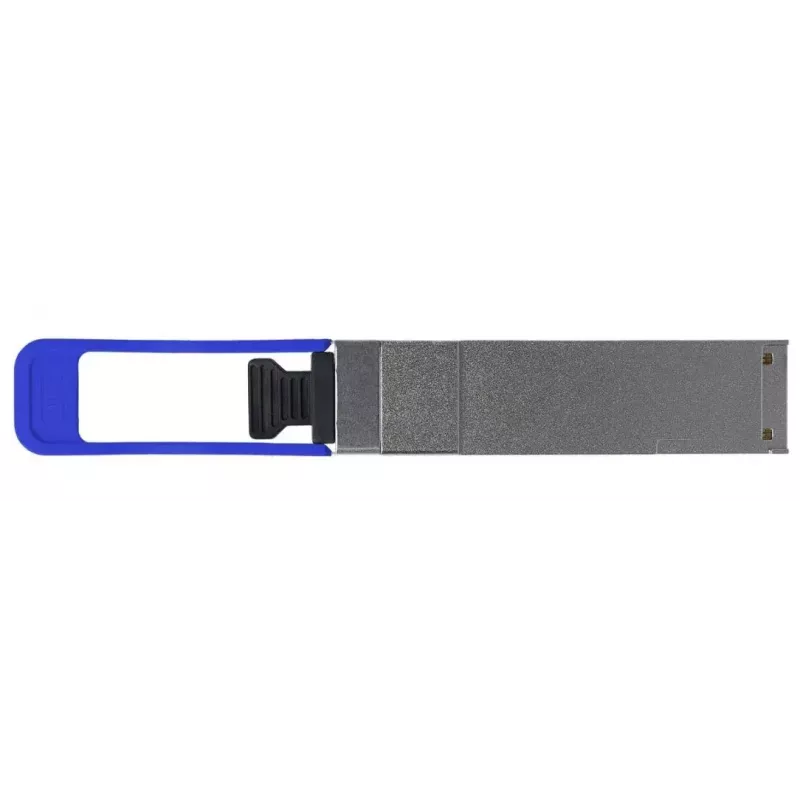

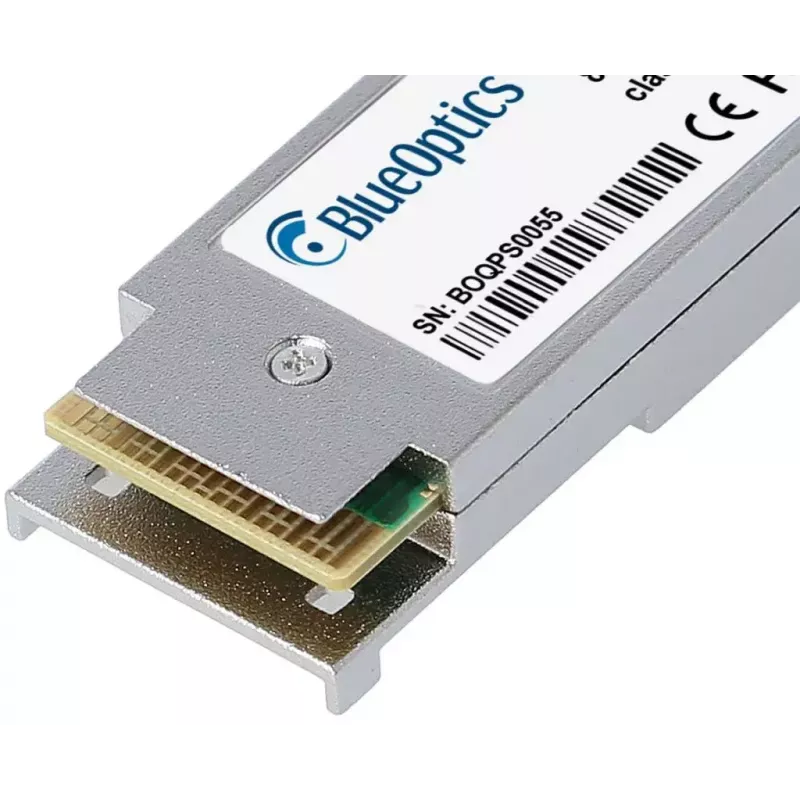

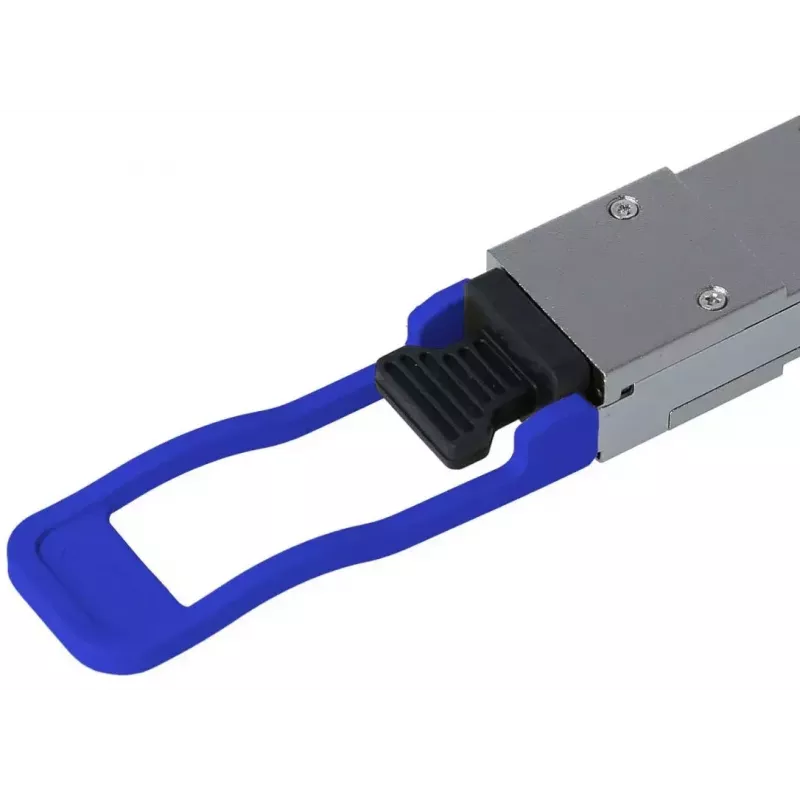

Optisko šķiedru raiduztvērējs BlueOptics 407-BBGL-BO 40000 Mbit/s QSFP

BlueOptics 407-BBGL-BO ir QSFP optisko šķiedru raiduztvērēja modulis, kas paredzēts 40 Gbit/s tīkliem. Tas atbalsta maksimālo datu pārraides ātrumu 40000 Mbit/s un izmanto QSFP saskarni ar LC Duplex savienojumiem vienmoda šķiedru savienojumiem. Modulis ir saderīgs ar Dell platformām, kas atbalsta ekvivalentu 40GBASE-LR4 QSFP formas faktoru, un darbojas no 3,3 V barošanas avota. Tā kompaktais metāla korpusa izmērs ir aptuveni 18,3 mm (platums) x 72 mm (dziļums) x 8,5 mm (augstums), un tas sver aptuveni 0,02 kg, padarot to piemērotu blīvam, ātrdarbīgam tīkla aprīkojumam.

Priekšrocības

Šis QSFP raiduztvērējs nodrošina 40G datu caurlaidspēju kompaktā, MSA prasībām atbilstošā formas faktorā un ir saderīgs ar lielākajām Dell aparatūras platformām, kas pieņem 40GBASE-LR4 QSFP saskarni. LC Duplex savienojamības izmantošana ļauj vienlaicīgi raidīt un uztvert kanālus pa vienmoda šķiedru. Modulis ir izstrādāts stabilai optiskajai veiktspējai lielos attālumos un atbalsta digitālo diagnostisko uzraudzību, ja resursdatora aparatūra iespējo DDM/DOM funkcijas, ļaujot attālināti piekļūt barošanas sprieguma, lāzera nobīdes, izejas un ieejas jaudas un moduļa temperatūras datiem.

Piemērots

• 40 Gbit/s Ethernet agregācijas un augšupsaites portiem
• Fibre Channel over Ethernet (FCoE) un ātrdarbīgiem SAN savienojumiem
• Liela attāluma vienmoda šķiedru savienojumiem līdz pat vairākiem kilometriem
• Slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas atbalsta 40G QSFP moduļus

Galvenās specifikācijas

• Saskarnes veids: QSFP (Quad Small Form-factor Pluggable)
• Maksimālais datu pārraides ātrums: 40000 Mbit/s
• Savienotāja veids: LC Duplex (optiskais)
• Optiskais vide: vienmoda šķiedra
• Barošanas spriegums: 3,3 V
• Produkta krāsa: Sudraba
• Izmēri (platums x dziļums x augstums): aptuveni 18,3 mm x 72 mm x 8,5 mm
• Svars: ~0,02 kg

Kā lietot

Ievietojiet BlueOptics QSFP moduli saderīgā QSFP slotā resursdatora ierīcē, ievērojot pārdevēja karstās pievienošanas procedūras. Pievienojiet LC Duplex vienmoda šķiedru ielāpu vadus moduļa raidīšanas un uztveršanas portiem, ievērojot pareizu polaritāti. Pārliecinieties, ka resursdatora ierīces programmaparatūra un konfigurācija atbalsta 40GBASE-LR4 vai ekvivalentu QSFP optiku, un iespējojiet digitālo diagnostisko uzraudzību sistēmā, ja ir nepieciešami reāllaika optiskie parametri. Rīkojoties ar moduli, ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus un nepieskarieties optiskajām saskarnēm; turiet aizsargvāciņus vietā, līdz tiek izveidoti savienojumi.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC ielāpu vadus un, ja pieejami, ielāpu paneļus, lai uzturētu optimālu signāla integritāti. Pārbaudiet resursdatora saderību un iespējojiet DDM/DOM atbalstu attālinātai uzraudzībai. Uzglabājiet neizmantotos raiduztvērējus antistatiskā iepakojumā ar uzliktiem vāciņiem, lai aizsargātu optiskos portus no piesārņojuma.
