Optisko šķiedru raiduztvērējs CBO QSFP-100G-SR4 100G daudzmodu īsa savienojuma

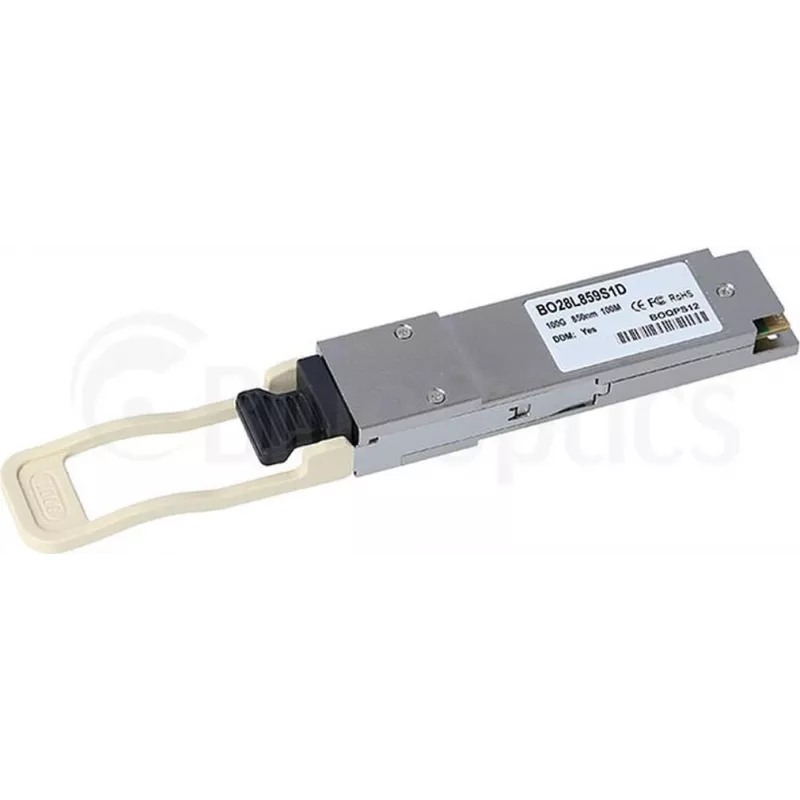

BlueOptics CBO QSFP-100G-SR4 ir QSFP28 optisko šķiedru raiduztvērējs, kas paredzēts 100 Gbps daudzmodu īsa savienojuma saitēm. Tas nodrošina paralēlus daudzmodu šķiedru savienojumus augsta joslas platuma, zema latentuma pārraidei starp slēdžiem, serveriem un apkopošanas iekārtām datu centru un uzņēmuma tīklu vidē. Modulis atbilst QSFP28 formas faktora izmēriem un atbalsta īsa savienojuma daudzmodu šķiedras attālumus, kas piemēroti iekšējai statņu un iekšējai datu centru savienojamībai.

Priekšrocības

Šis raiduztvērējs piedāvā 100 Gbps kopējo joslas platumu, izmantojot četru joslu paralēlo daudzmodu saskarni, nodrošinot uzticamu īsa attāluma savienojamību ar zemu enerģijas patēriņu un kompaktu QSFP28 iepakojumu. Tas ir saderīgs ar standarta daudzmodu optisko infrastruktūru un ir karstās pieslēgšanas spējīgs vienkāršai uzstādīšanai bez sistēmas dīkstāves. Ierīce ir izstrādāta, lai atbilstu nozares signālu un termiskajiem profiliem stabilai darbībai blīvās tīkla vidēs.

Piemērots

• Īsa savienojuma saitēm datu centros starp slēdžiem un serveru statņiem
• Augsta ātruma apkopošanas un mugurkaula-lapas tīkla starpsavienojumiem
• Daudzmodu šķiedru mugurkaula segmentiem un ielāpu veidošanai universitātes pilsētiņas vai uzņēmuma telpās
• Esošo daudzmodu infrastruktūru jaunināšanai līdz 100 Gbps kapacitātei

Galvenās specifikācijas

• Formas faktors: QSFP28 saderīgs
• Datu pārraides ātrums: 100 Gbps kopējais (4 x 25 G joslas)
• Vides tips: Daudzmodu šķiedra (paralēlais MPO/MTP savienotājs)
• Sasniedzamība: Īsa savienojuma attālumi daudzmodu šķiedrā (paredzēti iekšējai statņu un iekšējai datu centru saitēm)
• Viļņa garums: Daudzmodu VCSEL bāzēta pārraide pa paralēlām joslām
• Enerģijas patēriņš: Zema enerģijas patēriņa QSFP28 moduļa klase
• Karstās pieslēgšanas spējīgs: Jā
• Darbības vide: Paredzēts standarta datu centru temperatūras diapazoniem

Kā lietot

Ievietojiet QSFP28 raiduztvērēju saderīgā QSFP portā slēdžā vai servera līnijas kartē, kamēr resursdatora ierīce ir ieslēgta, lai izmantotu karstās pieslēgšanas darbību. Savienojiet paralēlo daudzmodu MPO/MTP ielāpu kabeli starp raiduztvērējiem abos galapunktos, nodrošinot pareizu šķiedras polaritāti un tīras savienotāju gala virsmas. Uzraugiet saites statusu, izmantojot resursdatora sistēmas saskarni, un pārbaudiet pareizu joslu izlīdzināšanu un optisko jaudu līmeņus saskaņā ar slēdža vai raiduztvērēja diagnostiku.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet atbilstošas OM klases (OM3/OM4) daudzmodu šķiedru un ievērojiet pareizas šķiedras tīrīšanas un savienotāju pārbaudes procedūras. Nepārsniedziet noteiktos datu centru temperatūras diapazonus un pirms izvietošanas pārbaudiet saderību ar resursdatora iekārtas atbalstītajiem QSFP28 raiduztvērēja profiliem.
