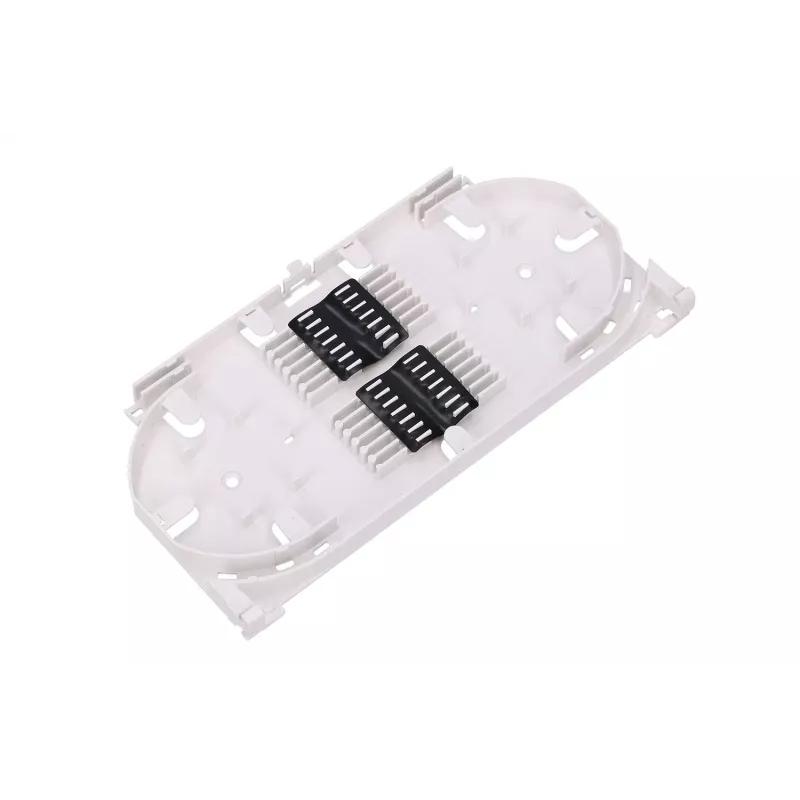

Optisko šķiedru savienojumu paliktnis Extralink V2 24 dzīslām, ABS korpuss, balts

Extralink optisko šķiedru savienojumu paliktnis V2 24 dzīslām baltā ABS korpusā ir kompakts savienojumu organizētājs, kas paredzēts līdz pat 24 šķiedru savienojumu izvietošanai un aizsardzībai savienojumu slēgumos, sadales paneļos vai optiskajos sadales rāmjos. Paliktnis nodrošina drošu maršrutēšanu kausētajiem vai mehāniskajiem savienojumiem, integrētu kabeļu glabāšanu un risinājumus pigtailu pārvaldībai. Tā konstrukcija uztur atbilstošu šķiedru lieces rādiusu un atbalsta montāžu savienojumu paneļos vai sadales skapjos.

Priekšrocības

ABS korpuss nodrošina vieglu, bet izturīgu apvalku, kas ir izturīgs pret triecieniem un vides nodilumu, kas raksturīgs telekomunikāciju statņiem un slēgumiem. Paliktņa konstrukcija nostiprina gan kausētos, gan mehāniskos savienojumus, izmantojot komplektā iekļautos savienojumu turētājus, un tam ir noņemams augšējais vāks aizsargātai piekļuvei. Kompaktie izmēri ļauj to uzstādīt ODF sistēmās vai termināļu kārbās, saglabājot sakārtotu izkārtojumu līdz pat 12 adapteru savienošanai un sadalei.

Piemērots

Galvenās specifikācijas

Kā lietot

Atveriet augšējo vāku, lai piekļūtu savienojumu turētāja zonai, un novietojiet ienākošās un izejošās šķiedras gar paredzētajiem maršrutēšanas kanāliem. Nostipriniet savienojumus komplektā iekļautajos savienojumu turētājos un novirziet pigtailus uz adapteru zonu, rūpējoties par ieteicamā lieces rādiusa saglabāšanu. Pēc savienošanas aizveriet vāku, lai aizsargātu šķiedras. Montāžai panelī izlīdziniet paliktni ar montāžas punktiem savienojumu panelī vai skapī un nostipriniet saskaņā ar korpusa ražotāja norādījumiem.

Ieteikumi

Rīkojieties ar šķiedrām, ievērojot atbilstošus ESD piesardzības pasākumus, un izmantojiet piemērotus kausēšanas vai mehāniskās savienošanas instrumentus. Izvairieties no asiem līkumiem un nostipriniet kabeļus, lai samazinātu slodzi; izmantojiet paliktņa maršrutēšanas elementus, lai saglabātu lieces rādiusu. Uzstādot vairākus paliktņus, plānojiet kabeļu ievadu un adapteru izvietojumu, lai saglabātu pieejamību un kārtīgu kabeļu pārvaldību.
