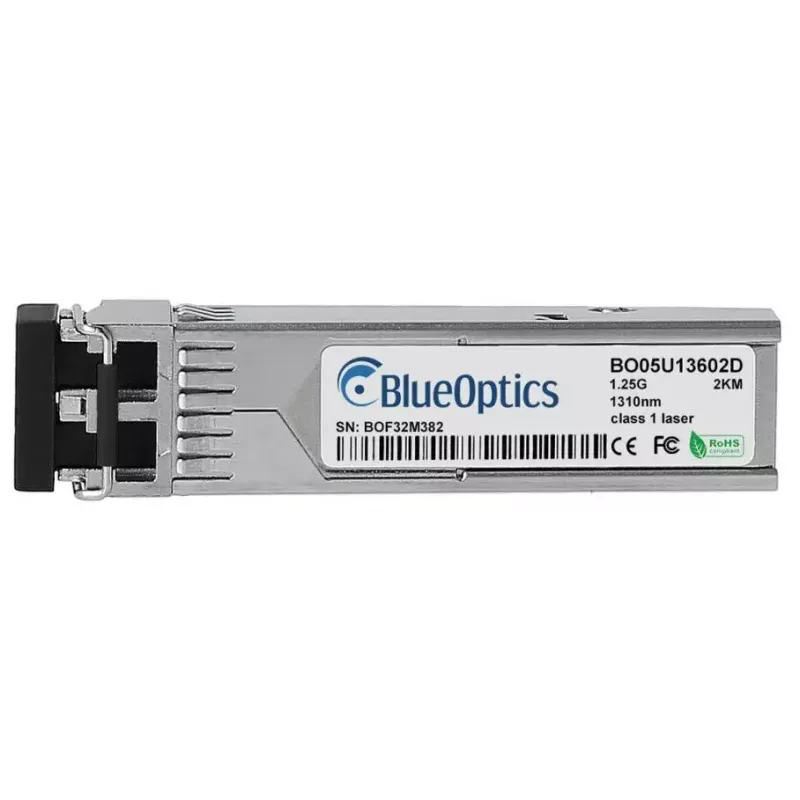

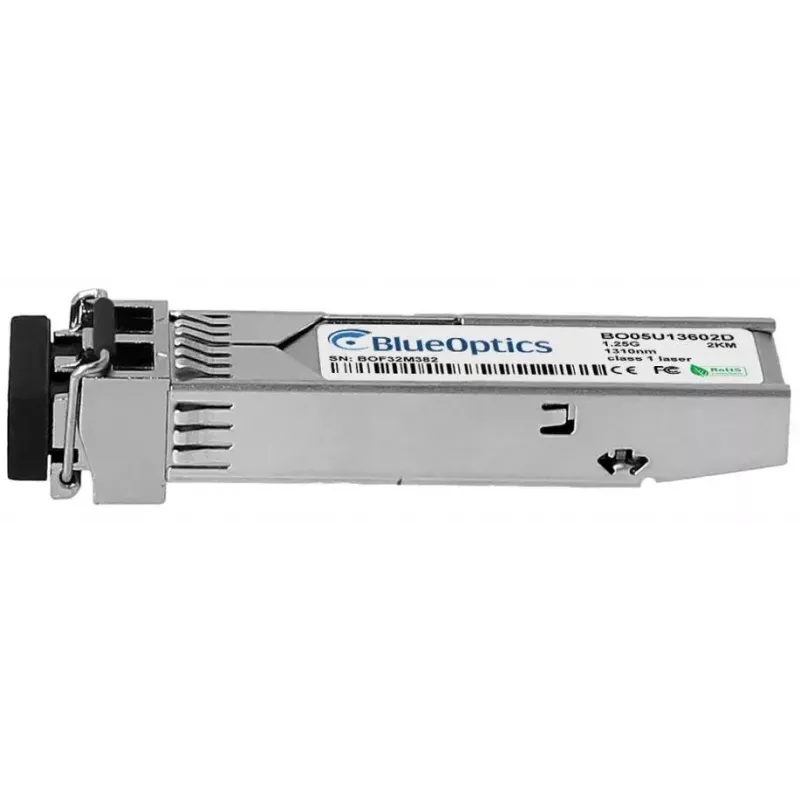

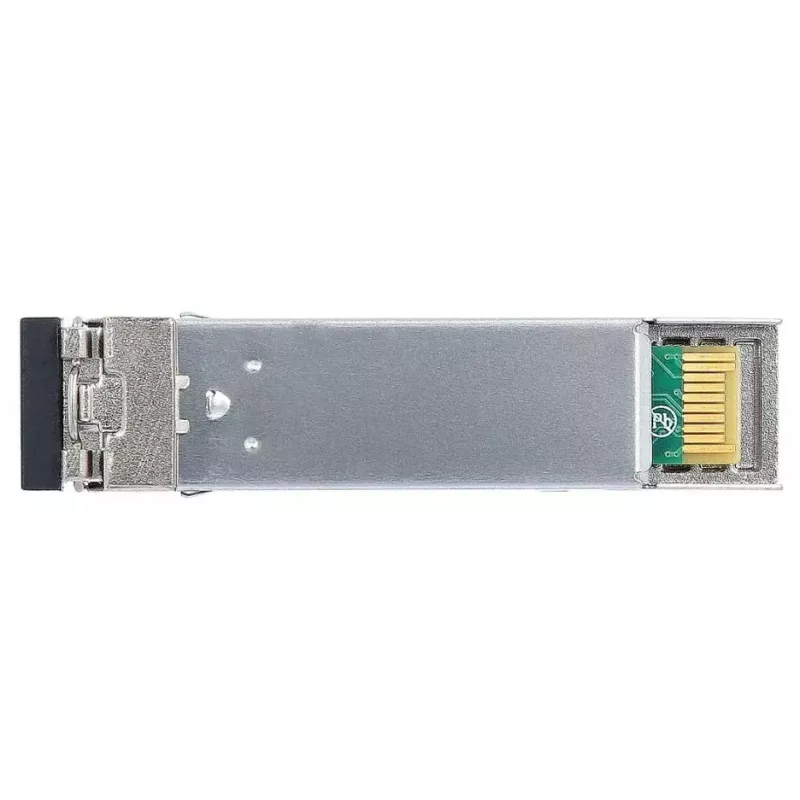

Optisko šķiedru SFP raiduztvērējs BlueOptics 942 108-001-BO 2000 m Alumīnijs

BlueOptics 942 108-001-BO ir optisko šķiedru SFP raiduztvērējs, kas paredzēts 1000BASE-X lietojumiem un atbalsta optisko datu pārraidi pa daudzmodu šķiedru līdz 2000 m attālumam. Tas ir ievietots vieglā alumīnija korpusā un izmanto LC duplekso savienotāju vienlaicīgai raidīšanas un uztveršanas kanālu darbībai. Raiduztvērējs izmanto 1310 nm raidīšanas un uztveršanas viļņu garumus un atbilst MSA mehāniskajiem un elektriskajiem standartiem SFP moduļiem, tādējādi tas ir piemērots integrēšanai tīkla komutatoros, maršrutētājos un datu glabāšanas sistēmās, kas atbalsta standarta SFP saskarnes.

Priekšrocības

Šis BlueOptics SFP modulis nodrošina standartizētu SFP formas faktora savietojamību, kompaktu alumīnija korpusu, kas svaru samazina līdz 20 g, un atbalstu līdz 1,25 Gbit/s caurlaides spējai atbilstoši 1000BASE-X specifikācijai. LC dupleksā saskarne ļauj veidot divvirzienu optiskos savienojumus, savukārt daudzmodu šķiedras darbība un 1310 nm optiskie komponenti samazina elektromagnētisko traucējumu ievainojamību, kas raksturīga vara savienojumiem. Moduļi tiek ražoti saskaņā ar MSA vadlīnijām, un tiem tiek veikta savietojamības pārbaude, lai nodrošinātu uzticamu „plug-and-play” darbību iekārtās, kas atbalsta līdzvērtīgus Hirschmann raiduztvērējus.

Piemērots

• Gigabit Ethernet savienojumiem pa daudzmodu šķiedru līdz 2 km
• Fibre Channel over Ethernet un SDH/SONET transportam atbalstītajās platformās
• Komutatoru, maršrutētāju vai datu glabāšanas sistēmu uzlabošanai, kas pieņem SFP 1000BASE-X moduļus
• Raiduztvērēju nomaiņai vai pievienošanai datu centru un uzņēmumu tīklu mugurkaulos

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors pievienojams)
• Datu pārraides ātrums: līdz 1,25 Gbit/s (1000BASE-X)
• Viļņa garums: 1310 nm raidīšanai un uztveršanai

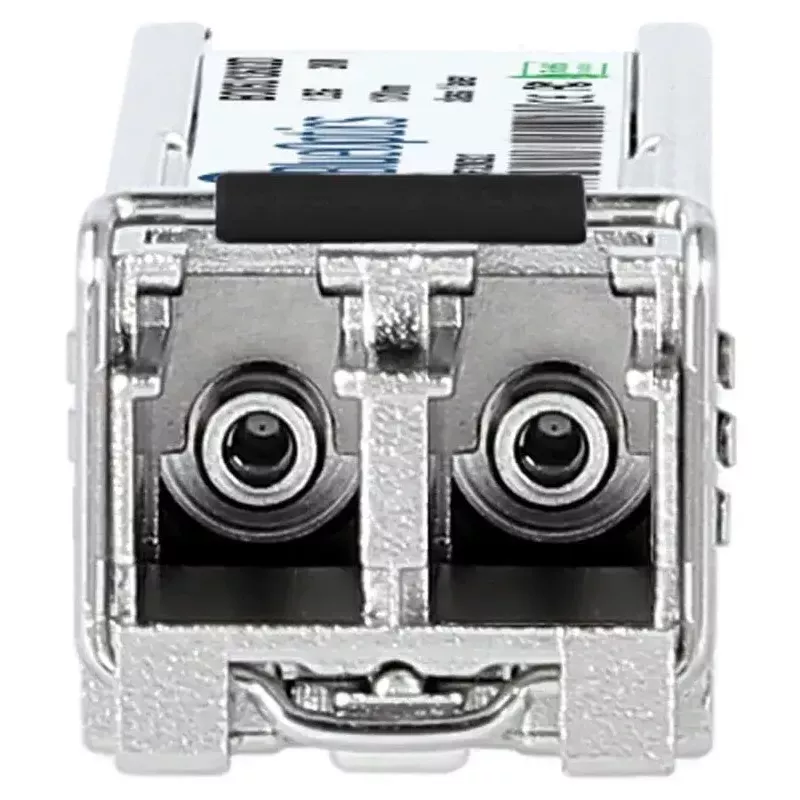

• Optiskais savienotājs: LC dupleksais
• Šķiedras tips: daudzmodu šķiedra
• Maksimālais sasniedzamais attālums: līdz 2000 m
• Korpusa materiāls un krāsa: alumīnijs
• Svars: aptuveni 20 g

Kā lietot

Pirms SFP uzstādīšanas izslēdziet strāvu vai ievērojiet aparatūras ražotāja norādīto karstās nomaiņas procedūru. Noņemiet putekļu vāciņus no LC savienotāja un ievietojiet raiduztvērēju saderīgā SFP pieslēgvietā, līdz tas nofiksējas. Savienojiet LC dupleksos patch kabeļus starp raiduztvērējiem vai ar patch paneli, nodrošinot raidīšanas un uztveršanas kanālu saskaņošanu. Ja platforma to pieprasa, konfigurējiet resursdatoru 1000BASE-X darbībai. Ja ierīce atbalsta digitālo diagnostiku (DDM/DOM), pārraugiet optiskos parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, izejas/ieejas jaudu un temperatūru, izmantojot pārvaldības saskarni darbības pārbaudēm.

Ieteikumi

Izmantojiet sertificētu daudzmodu šķiedru un kvalitatīvus LC dupleksos patch kabeļus, lai nodrošinātu optimālu diapazonu un signāla integritāti. Pārbaudiet resursdatora savietojamību ar standarta SFP 1000BASE-X moduļiem un pārliecinieties par DDM/DOM atbalstu, ja ir nepieciešama attālināta diagnostika. Glabājiet neizmantotos moduļus ar aizsargājošiem putekļu vāciņiem un izvairieties no piesārņotāju vai mehāniskas slodzes iedarbības uzstādīšanas laikā.
