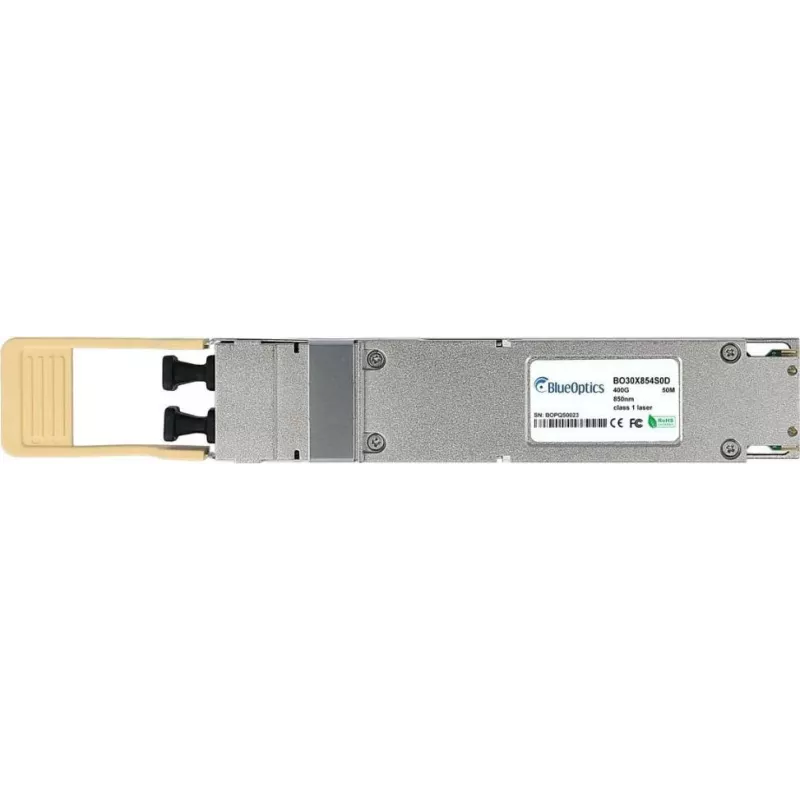

OSFP uztvērējs BlueOptics 980-9I51S-00NS00-BO, MPO/MTP-12 APC plakanais gals, 400GBASE-VR4, daudzmodu 850 nm, 50 m, 0–70 °C, DDM

BlueOptics OSFP uztvērējs 980-9I51S-00NS00-BO ir viena bloka OSFP modulis, kas paredzēts 400GBASE‑VR4 īsa attāluma savienojumiem, izmantojot daudzmodu optisko šķiedru. Saderīgs ar NVIDIA OSFP formas faktoru, šis uztvērējs izmanto MPO/MTP‑12 APC plakanā gala savienotāju un darbojas ar 850 nm viļņa garumu. Tas nodrošina nominālo pārraides attālumu līdz 50 metriem datu centru vidē un ietver digitālo diagnostikas uzraudzību (DDM), kas ļauj reāllaikā sekot līdzi statusam un veiktspējai. Modulis ir paredzēts darba temperatūras diapazonam no 0 līdz 70 °C, padarot to piemērotu standarta statņu un hiperskalējamiem risinājumiem.

Priekšrocības

Šis OSFP modulis nodrošina augsta blīvuma 400 Gbit/s savienojamību kompaktā formas faktorā un ir saderīgs ar sistēmām, kas atbalsta NVIDIA OSFP standartu. MPO/MTP‑12 APC plakanā gala saskarne garantē stabilus daudzjoslu optiskos savienojumus, savukārt daudzmodu 850 nm optika ir optimizēta īsiem savienojumiem datu centros. Integrētā DDM ļauj uzraudzīt optisko jaudu, temperatūru un citus darbības parametrus, atvieglojot diagnostiku un apkopi. Norādītais darba temperatūras diapazons 0–70 °C ļauj izvietot moduli standarta dzesējamos iekārtu statņos.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet OSFP uztvērēju saderīgā NVIDIA OSFP slotā, ievērojot resursdatora sistēmas ražotāja norādījumus par karsto nomaiņu un apiešanos. Pievienojiet daudzmodu MPO/MTP‑12 APC plakanā gala kabeli modulim, pārliecinoties par pareizu polaritāti un to, ka savienotāja gala virsma atbilst APC plakanā gala prasībām. Pārbaudiet savienojuma izveidi, izmantojot slēdža vai resursdatora saskarni, un sekojiet līdzi DDM parametriem, lai pārliecinātos, ka optiskais līmenis un temperatūra ir pieļaujamās robežās. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar moduli, un nepieskarieties optisko šķiedru galiem, lai izvairītos no piesārņojuma.

Ieteikumi

Lai nodrošinātu uzticamu 400GBASE‑VR4 darbību, izmantojiet OM3/OM4 daudzmodu optisko šķiedru, kas paredzēta 850 nm, un ievērojiet maksimālo savienojuma garumu 50 metri. Pirms savienošanas notīriet savienotājus un izmantojiet saderīgus MPO/MTP‑12 APC plakanā gala savienotājkabeļus, kas paredzēti daudzmodu lietojumam. Periodiski pārbaudiet DDM vērtības, lai laikus atklātu signāla pasliktināšanos, un izvietojiet uztvērēju atbilstoši dzesējamos statņos, lai uzturētu 0–70 °C darba temperatūras diapazonu.
