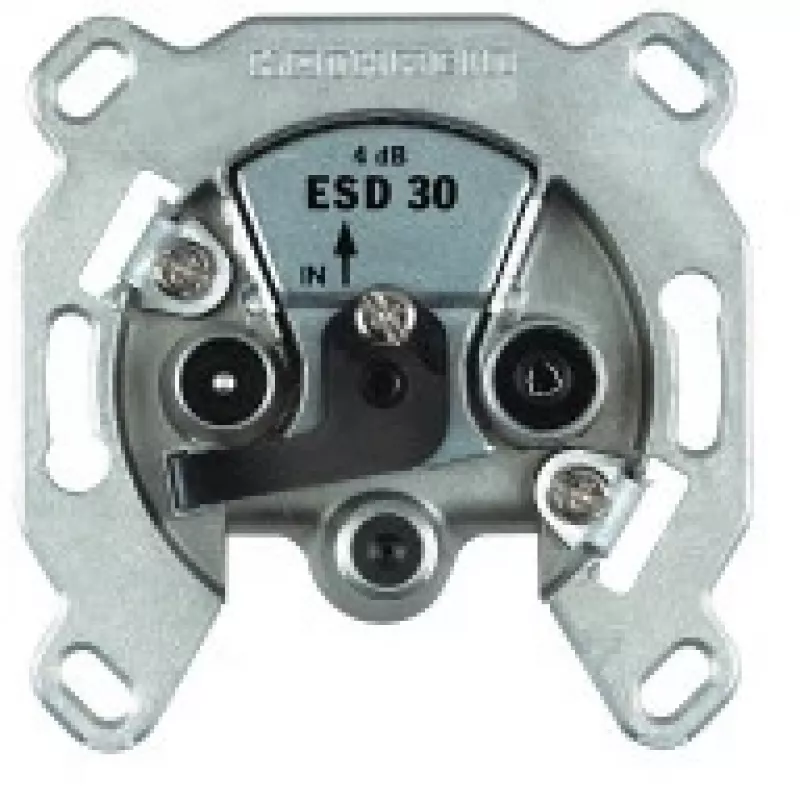

Outlet Box Kathrein ESD 30 Sudraba

Kathrein ESD 30 Sudraba sadales kārba ir gala antenas sadales kārba ar kompaktu, izturīgu sudraba korpusu, kas paredzēta uzticamai signālu sadalei dzīvojamās un komerciālās instalācijās. Tai ir trīs pieslēgvietas (2 x 4-862 MHz un SAT 950-2400 MHz) ar līdzstrāvas caurlaidi SAT pieslēgvietā un noteiktiem savienojuma zudumiem VHF, UHF un SAT signāliem.

Priekšrocības

ESD 30 nodrošina izturīgu metāla korpusu, kas aizsargā iekšējās sastāvdaļas, vienlaikus saglabājot kompaktumu, lai to būtu viegli integrēt. Tā atbalsta līdzstrāvas caurlaidi SAT pieslēgvietā, ļaujot piegādāt strāvu pievienotajam satelīta aprīkojumam. Ierīcei ir zemi ievades zudumi SAT uztveršanai un kontrolēti zudumi VHF un UHF joslām, kas ļauj veikt paredzamu sistēmas plānošanu.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet ESD 30 vēlamajā vietā un pievienojiet ienākošās antenas vai sadales līnijas attiecīgajai ieejai. Pievienojiet uztvērēja vai tālākās sadales koaksiālos kabeļus trim izejas pieslēgvietām, pārliecinoties, ka SAT uztvērējs ir pievienots SAT pieslēgvietai, ja nepieciešama līdzstrāvas barošana. Ievērojiet standarta koaksiālo instalāciju praksi: izmantojiet pareizus F tipa savienotājus, droši pievelciet savienojumus un pārbaudiet polaritāti, ja tā ir norādīta. Pēc uzstādīšanas pārbaudiet VHF, UHF un satelīta uztveršanu un pielāgojiet sistēmu pēc nepieciešamības, lai sasniegtu gaidītos signāla līmeņus, ņemot vērā norādītos ievades zudumus.

Ieteikumi

Novietojiet sadales kārbu sausā, vēdināmā vietā un izvairieties no pārmērīgas mehāniskās slodzes uz korpusu un koaksiālajiem savienotājiem. Izmantojot līdzstrāvas caurlaidi satelīta aprīkojumam, pārliecinieties par saderību ar uztvērēja barošanas prasībām un pārbaudiet, vai augšupplūsmas ierīces pieļauj līdzstrāvu SAT līnijā.
