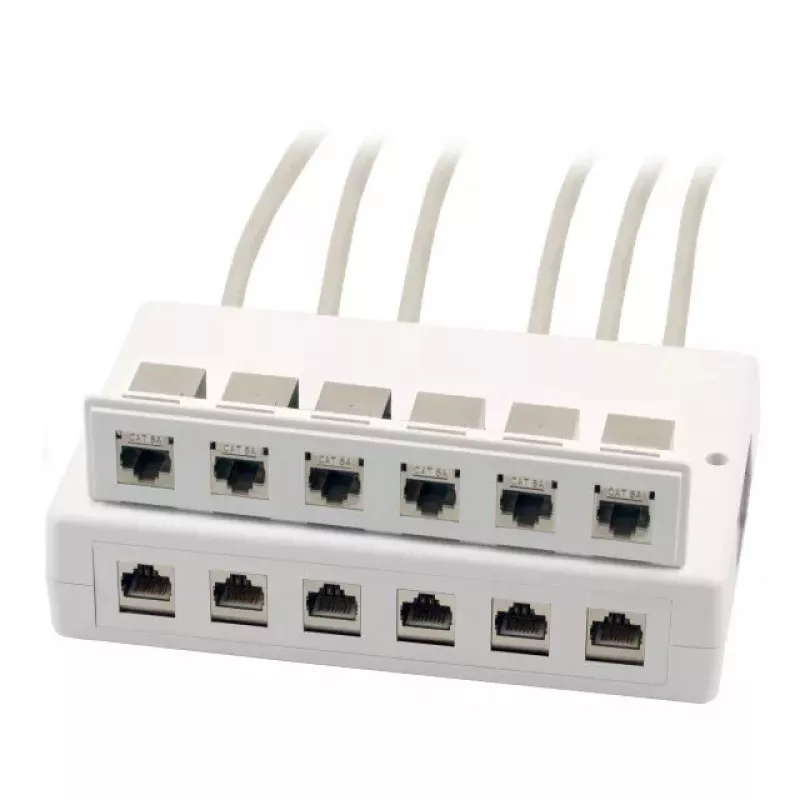

Outlet Box RJ-45 EFB Elektronik ET-25174.1

Kompaktais plastmasas korpuss paredzēts kabeļu savienojumiem un keystone moduļu uzstādīšanai galdos, paaugstinātajās grīdās vai zemgrīdas sistēmās. To var arī montēt pie sienām, un tas tiek piegādāts tukšs, ļaujot jums uzstādīt keystone moduļus un kabeļu ievadus atbilstoši vajadzībām.

Priekšrocības

Plastmasas korpuss ir modulārs un pielāgojas dažādām uzstādīšanas situācijām. Vairāki piederumu ieliktņi nodrošina elastīgu konfigurāciju keystone moduļiem un kabeļu ievadiem. Korpuss ir viegls, piemērots gan virsmas, gan padziļinātām instalācijām, un tam ir montāžas caurumi drošai piestiprināšanai pie sienas.

Galvenās specifikācijas

• Materiāls: plastmasa
• Konfigurācijas opcijas: līdz 6 keystone moduļiem, izmantojot aizmugures kabeļu ievadus
• Maksimālā keystone ietilpība: līdz 12 keystone moduļiem, izmantojot kabeļu ievadus abās pusēs
• Komplektā iekļautās daļas: 1 augšējā korpusa čaula, 1 apakšējā korpusa čaula, 2 adaptera ieliktņi ar atverēm 6 keystone moduļiem, 1 adaptera ieliktnis 6 kabeļu ievadiem, 2 sānu vāciņi
• Piegāde: bez keystone moduļiem
• Montāža: montāžas caurumi stiprināšanai pie sienas; atvere kabeļa ievadam apakšējā daļā

Lietošana

Atveriet korpusu un izvēlieties adaptera ieliktņus, kas atbilst jūsu vēlamajai keystone moduļu un kabeļu ievadu konfigurācijai. Savienojiet augšējās un apakšējās korpusa čaulas, novietojiet adaptera ieliktņus un nostipriniet sānu vāciņus. Izvelciet kabeļus caur norādītajām atverēm un piestipriniet samontēto korpusu pie sienas, izmantojot paredzētos montāžas caurumus, vai uzstādiet to zemgrīdas vai griestu konstrukcijā pēc nepieciešamības.

Ieteikumi

Uzstādiet keystone moduļus un veiciet kabeļu termiņēšanu pirms galīgās montāžas. Pārbaudiet keystone savienotāju saderību ar adaptera ieliktņu atverēm un ievērojiet vietējos elektriskos un kabeļu instalācijas noteikumus uzstādīšanas laikā.
