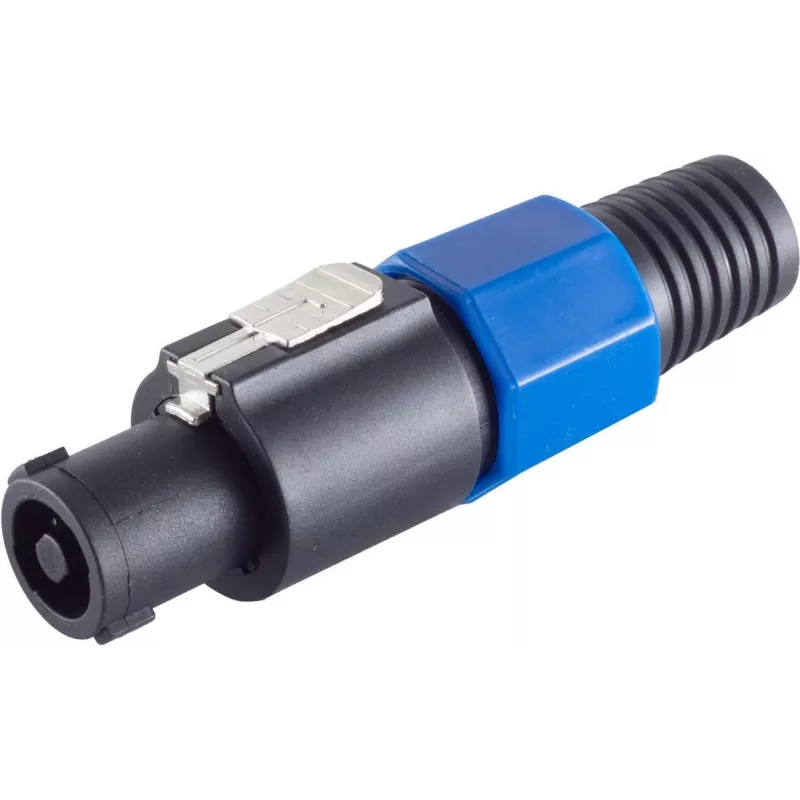

PA savienotājs ShiverPeaks 55201 4 polu pieskrūvējams ar stiepes atslogošanu

ShiverPeaks PA savienotājs 55201 ir 4 polu pieskrūvējams audio savienotājs ar integrētu stiepes atslogošanu, izstrādāts profesionālām skaļruņu apraides un fiksētām audio instalācijām. Savienotājam ir skrūvspailes, kas nostiprina vadus bez lodēšanas, savukārt korpuss un iebūvētā kabeļa atslogošana samazina mehānisko slodzi kabeļa ievadā. Tas ir piemērots lietojumiem, kur nepieciešama apkalpojama, uzticama elektroinstalācija starp skaļruņiem, pastiprinātājiem un audio sadales sistēmām.

Priekšrocības

Pieskrūvējamā spaile nodrošina drošu vadu kontaktu un vienkāršu terminēšanu uz vietas, izmantojot vienkāršus instrumentus. Integrētā stiepes atslogošana nodrošina mehānisku aizsardzību pret kabeļa vilkšanu un samazina kontakta atteices risku. Kompaktais 4 polu formāts ļauj veidot daudzkanālu skaļruņu savienojumus vai kombinētu signāla un cilpas elektroinstalāciju vienā savienotājā, vienkāršojot uzstādīšanu un apkopi.

Piemērots

• Pastāvīgas skaļruņu instalācijas norises vietās un publiskās telpās
• Pastiprinātāju pievienošana skaļruņu masīviem vai vairāku ceļu korpusiem
• Audio sadales paneļi un sienas plākšņu mezgli
• Pagaidu PA iekārtas, kam nepieciešami apkalpojami skrūvspaiļu savienojumi

Galvenās specifikācijas

• Kontaktu konfigurācija: 4 vadi (4 polu)
• Terminēšana: skrūvspailes vientīkla un savītas dzīslas vadiem
• Stiepes atslogošana: integrēta kabeļa stiepes atslogošana, lai aizsargātu terminējumus
• Montāžas veids: brīvi piekārts līnijas savienotājs lietošanai kabelis-kabelim vai kabelis-panelim
• Raksturīgie lietojumi: skaļruņi, pastiprinātāji, PA sistēmas un audio sadale

Kā lietot

Sagatavojiet kabeli, noņemot vada izolāciju līdz ieteicamajam garumam, ievietojiet katru vadu attiecīgajā skrūvspailē un cieši pievelciet skrūves ar skrūvgriezi. Pārbaudiet, vai vada izolācija ir iespiesta spailē un vai ārpus kontakta zonas nav atklāta plika stieple. Novietojiet kabeli tā, lai integrētā stiepes atslogošana pareizi pieguļ ap apvalku, pēc tam aizveriet vai salieciet savienotāja korpusu atbilstoši izstrādājuma aprīkojumam, lai atslogošana nodrošinātu mehānisku aizsardzību.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izmantojiet audio slodzei atbilstoša izmēra vadus, izvairieties no pārmērīgas spaiļu pievilkšanas un pārliecinieties, ka stiepes atslogošana satver kabeļa apvalku. Pastāvīgās instalācijās periodiski pārbaudiet savienojumus un nomainiet savienotāju, ja tiek novērots mehānisks bojājums, korozija vai periodisks kontakts.
