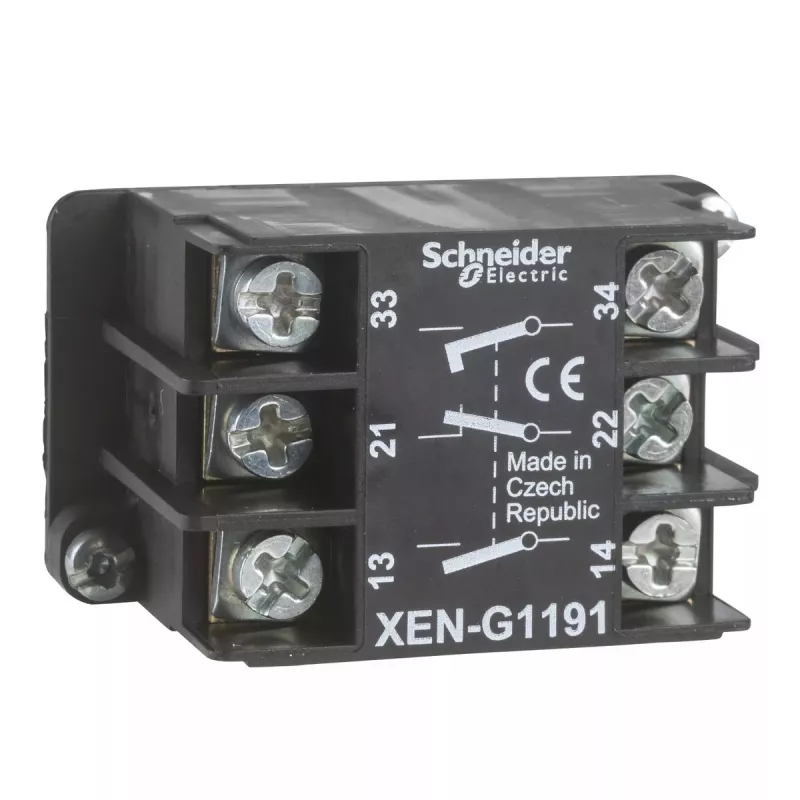

Palīgkontakts Schneider Electric XENG1191, melns, palīgkontaktu modulis

Schneider Electric XENG1191 palīgkontakts ir kompakts, priekšpusē montējams kontaktu bloks, kas paredzēts, lai pievienotu pārslēgšanas un signalizācijas funkcijas saderīgām Schneider Electric vadības un pārslēgšanas ierīcēm. Melnā krāsā, šis modulis nodrošina viena normāli slēgta (NC) un divu normāli atvērtu (NO) kontaktu ar atsperi atgriešanos kombināciju, paplašinot monitoringa, bloķēšanas un statusa atgriezeniskās saites spējas elektrības paneļos un automatizācijas sistēmās.

Priekšrocības

Šis palīgkontaktu modulis piedāvā modulāru uzstādīšanu ātrai priekšējai montāžai, nemainot pamatierīci. Atsperes atgriešanās kontaktu dizains nodrošina uzticamu mehānisku atiestati pēc iedarbināšanas, savukārt 1 NC + 2 NO kontaktu konfigurācija sniedz elastību realizēt gan pārrāvuma, gan izveidošanas ķēdes. Kompaktais profils taupa vietu panelī un integrējas ar standarta Schneider Electric iekārtu konsekventai mehāniskai un elektriskai saderībai.

Piemērots

• Statusa atgriezeniskās saites pievienošana kontaktoriem un motoru starteriem
• Bloķēšanas ķēžu realizēšana vadības paneļos
• Papildu signalizācijas kontaktu nodrošināšana automatizācijas loģikai
• Lietošana vadības ķēdēs, kur nepieciešami priekšā montējami palīgkontakti

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 normāli slēgts (NC) + 2 normāli atvērti (NO)
• Iedarbināšanas veids: atsperes atgriešanās
• Montāža: priekšējā montāža modulārām vadības ierīcēm
• Produkta krāsa: melna
• Paredzētā lietošana: palīgkontaktu bloks pārslēgšanas un signalizācijas funkcijām

Kā lietot

Pievienojiet palīgkontaktu saderīgas Schneider Electric pārslēgšanas ierīces priekšpusē saskaņā ar ierīces montāžas noteikumiem, nodrošinot mehānisku savienojumu un pareizu kontaktu savirzi. Pievienojiet kontaktu vadus vadības vai signalizācijas ķēdei, ievērojot pamatierīces elektroinstalācijas shēmu un piemērojamos elektriskos standartus. Pārbaudiet, vai kontakts darbojas pareizi, iedarbinot pamatierīci un novērojot palīgkontakta stāvokļa maiņu; atsperes atgriešanās mehānisms atiestatīs kontaktus, kad izpildmehānisms tiek atbrīvots.

Ieteikumi

Apstipriniet saderību ar konkrēto Schneider Electric pamatierīci pirms uzstādīšanas un ievērojiet vietējos elektriskos kodeksus. Izmantojiet atbilstošus vadu izmērus un aizsargierīces vadības ķēdēs un veiciet funkcionālo pārbaudi pēc uzstādīšanas, lai nodrošinātu uzticamu monitoringa un bloķēšanas darbību.
