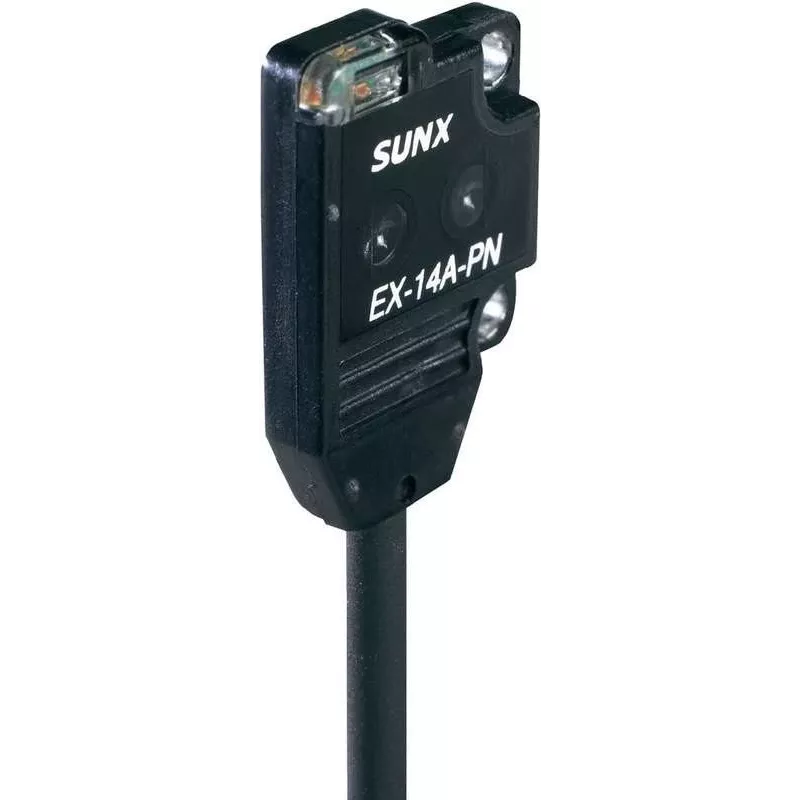

Panasonic EX14APN fotoelektriskais tuvuma sensors (gaismas barjera) — difūzs, parasti ieslēgts, jutības attālums 25 mm

Panasonic EX14APN ir kompakts fotoelektriskais tuvuma sensors, kas paredzēts neliela attāluma bezkontakta objektu noteikšanai. Izmantojot difūzās noteikšanas principu un parasti ieslēgtu (gaismas-ON) izejas darbību, šī gaismas barjera nodrošina uzticamu klātbūtnes noteikšanu 25 mm jutības attālumā. Tā mazais formas faktors ir piemērots integrēšanai automatizācijas, montāžas, iepakošanas un materiālu apstrādes sistēmās, kur nepieciešama precīza, tuvā attāluma noteikšana.

Priekšrocības

Sensors piedāvā kompaktu dizainu, kas vienkāršo montāžu ierobežotās telpās un samazina uzstādīšanas sarežģītību. Difūzā noteikšana padara ierīci izturīgu pret nelielām novirzēm un atstarojošu virsmu variācijām bez nepieciešamības pēc atsevišķa reflektora. Parasti ieslēgta izejas darbība ir piemērota sistēmām, kas sagaida gaismas aktivētu signāla stāvokli. 25 mm jutības attālums nodrošina konsekventu noteikšanu mazām detaļām un tuvā attāluma lietojumiem, vienlaikus samazinot kļūdainus signālus no attāliem objektiem.

Piemērots

• Mazu sastāvdaļu tuvā attāluma klātbūtnes noteikšana montāžas līnijās
• Detaļu noteikšana iepakošanas iekārtās
• Objektu skaitīšana un pozīcijas pārbaude materiālu apstrādē
• Gājiena beigu noteikšana kompaktās pneimatiskās vai robotizētās ierīcēs

Galvenās specifikācijas

• Noteikšanas princips: difūzā atstarošana
• Izejas darbība: parasti ieslēgts (gaismas-ON)
• Jutības attālums: 25 mm
• Montāža: kompakts iekšējās līnijas formas faktors, piemērots ierobežotām telpām
• Noteikšanas mērķis: mazi objekti un atstarojošas virsmas tuvā attālumā

Lietošana

Uzstādiet sensoru tā, lai tā jutības virsma būtu vērsta uz noteikšanas zonu aptuveni 25 mm attālumā, nodrošinot, ka mērķa virsma atrodas difūzās atstarošanas laukā. Noregulējiet sensoru, lai samazinātu šķēršļus un izvairītos no tiešas spēcīgas apkārtējās gaismas uz jutības zonu. Pievienojiet barošanas un signāla vadus saskaņā ar sistēmas elektroinstalācijas shēmu un pārbaudiet parasti ieslēgto izejas stāvokli iestatīšanas laikā. Pielāgojiet montāžas pozīciju, nevis sensora iestatījumus, lai optimāli noteiktu specifiskas detaļu ģeometrijas un virsmas apdares.

Ieteikumi

Stabilai darbībai uzstādiet sensoru ar stingru, bez vibrācijas stiprinājumu un nodrošiniet, lai jutības virsma būtu tīra no putekļiem un gružiem. Nosakot zemu atstarošanas spēju vai neregulāras virsmas, testējiet ar reprezentatīvām detaļām un pielāgojiet darba attālumu un leņķi, lai uzlabotu noteikšanas uzticamību.
