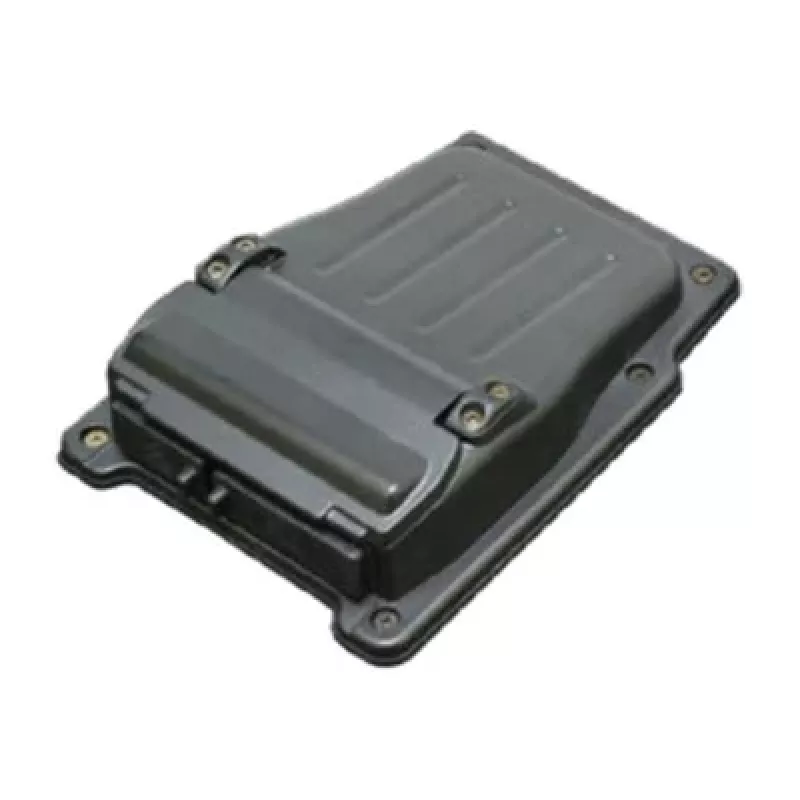

Paplašināšanas modulis Durabook DE3R1X ar RJ-45 Ethernet, RS-232 seriālo portu un SmartCard lasītāju

Durabook DE3R1X paplašināšanas modulis nodrošina papildu vadu savienojamību un drošu autentifikāciju saderīgām Durabook ierīcēm. Tas integrē RJ-45 Ethernet portu uzticamai LAN piekļuvei, RS-232 seriālo portu saziņai ar mantotajiem instrumentiem un rūpniecisko aprīkojumu, kā arī iebūvētu SmartCard lasītāju, lai nodrošinātu kartes lietotāja autentifikāciju. Modulis ir paredzēts lauka, rūpniecības un uzņēmumu vidēm, kur nepieciešama paplašināta ievade/izvade un droša pieteikšanās, nemainot galveno ierīci.

Priekšrocības

Modulis nodrošina stabilu vadu tīkla savienojamību, izmantojot standarta Ethernet saskarni, samazinot atkarību no bezvadu saitēm apgabalos ar ierobežotu pārklājumu. RS-232 seriālā saskarne saglabā savietojamību ar plašu mantoto perifērijas ierīču un mērierīču klāstu, ļaujot veikt datu apmaiņu un ierīču vadību rūpnieciskos scenārijos. Iebūvētais SmartCard lasītājs atbalsta izveidotās karšu autentifikācijas darbplūsmas, uzlabojot fizisko un loģisko piekļuves kontroli. Kompakta integrācija saderīgās Durabook sistēmās padara ieviešanu vienkāršu un samazina papildu kabeļu izmantošanu.

Piemērots

• Lauka servisa tehniķiem, kuriem nepieciešama uzticama LAN piekļuve un mantoto ierīču savienojumi
• Rūpnieciskās automatizācijas vidēm ar seriāli vadāmiem instrumentiem
• Uzņēmumu ieviešanai, kur nepieciešama uz SmartCard balstīta autentifikācija drošai piekļuvei
• Mobilajiem darbiniekiem, kas strādā apgabalos ar neuzticamu Wi-Fi un kuriem nepieciešams vadu tīkls

Galvenās specifikācijas

• Ethernet saskarne: RJ-45, 10/100/1000 Mbps savienojuma atbalsts (atkarīgs no galvenās ierīces un tīkla)
• Seriālā saskarne: RS-232, DB9 saderīga signalizācija seriālajām perifērijas ierīcēm
• Autentifikācija: iebūvēts SmartCard lasītājs, kas atbalsta standarta kontakta viedkartes
• Formas faktors: paplašināšanas modulis, kas paredzēts pievienošanai saderīgām Durabook sistēmām
• Barošana un saskarne: izmanto galvenās ierīces savienojumu strāvai un datiem; nav nepieciešams atsevišķs barošanas avots

Lietošana

Pievienojiet paplašināšanas moduli saderīgai Durabook ierīcei, ievērojot galvenās ierīces ražotāja montāžas un savienošanas procedūru. Pievienojiet RJ-45 kabeli tīkla slēdzim vai maršrutētājam, lai nodrošinātu vadu LAN piekļuvi; pārbaudiet savienojuma un ātruma indikatorus abos galos. Pievienojiet RS-232 kabeļus seriālajiem instrumentiem, izmantojot atbilstošus spraudņu izvietojumus un zemējuma praksi, ko sagaida pievienotais aprīkojums. Ievietojiet atbalstīto SmartCard lasītājā, lai autentificētu lietotājus operētājsistēmas vai lietojumprogrammas pieteikšanās procesam, ja ir konfigurēta kartes autentifikācija. Pirms izvietošanas pārliecinieties, ka galvenā operētājsistēma atpazīst ierīci un instalē draiverus.

Ieteikumi

Uzticamai seriālajai saziņai saskaņojiet bodu ātrumu, paritāti, datu bitus un aptures bitus starp galveno ierīci un perifēriju, un, ja nepieciešams, izmantojiet ekranētus seriālos kabeļus. Vidēs ar elektrisko troksni nodrosiniet pareizu zemējumu un, ja nepieciešams, izmantojiet pārsprieguma aizsardzību Ethernet savienojumam. Turiet SmartCards tīras un ievērojiet savas organizācijas drošas karšu apstrādes politiku, lai uzturētu autentifikācijas uzticamību.
