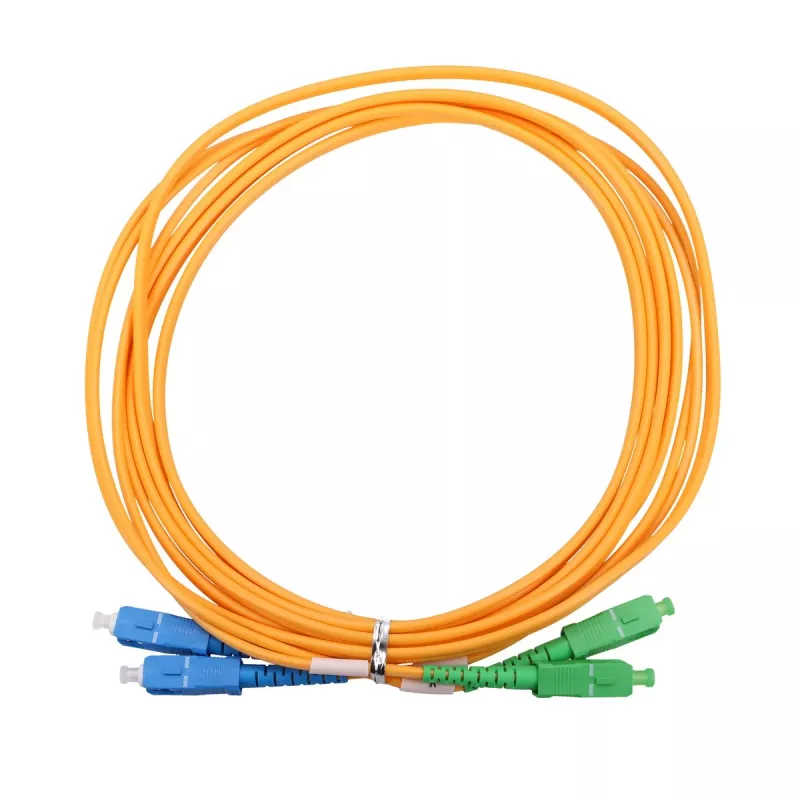

Pārlēcējs Extralink SC/APC uz SC/UPC, viena režīma dupleksais G.657.A1, 3 mm Ø, 3 m

Extralink viena režīma dupleksais pārlēcējs ar SC/APC savienotāju vienā galā un SC/UPC otrā ir 3 m optiskās šķiedras džemperis, kas paredzēts FTTH, telekomunikāciju un optiskā tīkla iekārtu savienojumiem. Kabelī tiek izmantota liekšanai nejutīga G.657.A1 šķiedra 3 mm apvalkā, nodrošinot kompaktu maršrutēšanu un zemu ievades zudumu punktu–punkta savienojumiem starp komutatoriem, multivides pārveidotājiem, ONT/ONU iekārtām un optiskās sadales paneļiem. Jauktais savienotāju pāris (leņķa APC pret plakano UPC) ļauj saderēt ar dažādiem pieslēgvietu tipiem, vienlaikus saglabājot stabilu pārraidi un vieglu izvēršanu statņu vai pie sienas stiprināmās instalācijās.

Priekšrocības

Pārlēcējs nodrošina zemu zudumu un stabilu atstarošanās zudumu veiktspēju, pateicoties viena režīma konstrukcijai un vienā pusē esošajai SC/APC gala virsmas ģeometrijai. Pret liekšanu nejutīgā G.657.A1 šķiedra samazina jutību pret ciešiem līkumiem un uzlabo uzticamību ierobežotos maršrutēšanas ceļos, kas raksturīgi FTTH instalācijām. 3 mm ārējais apvalks nodrošina līdzsvaru starp elastību un izturību atkārtotai lietošanai un drošu savienotāju noslēgumu pārslēgšanas paneļos. Saderība ar izplatītām SC pieslēgvietām un dupleksajiem adapteriem garantē vienkāršu integrāciju esošajos tīklos.

Piemērots

• FTTH abonentu savienojumiem starp ONT/ONU un mājas vai ēkas sadales punktiem
• Optisko iekārtu, piemēram, komutatoru, multivides pārveidotāju un OLT/ONT testēšanas konfigurāciju, savstarpējai savienošanai
• Pārslēgšanai iekārtu statņos, pie sienas stiprināmās kārbās un optiskās sadales rāmjos, kur sastopami jaukti savienotāju tipi
• Īsa attāluma viena režīma posmiem telekomunikāciju un datu pārraides vidēs

Galvenās specifikācijas

• Šķiedras tips: viena režīma, pret liekšanu nejutīga G.657.A1
• Savienotāju konfigurācija: duplekss ar SC/APC vienā galā un SC/UPC otrā
• Kabeļa diametrs: 3 mm apaļais apvalks, piemērots FTTH un iekštelpu maršrutēšanai
• Garums: 3 metri
• Pulēšana: leņķa (APC) vienam savienotājam, UPC otram, lai nodrošinātu saderību ar dažādiem pieslēgvietu tipiem
• Pielietojums: iekštelpu/FTTH, optisko ierīču pārslēgšana un savstarpēja savienošana

Kā lietot

Pārbaudiet ierīču pieslēgvietu tipus, lai pārliecinātos, ka SC/APC tiek pievienots APC pieslēgvietām, bet SC/UPC – UPC pieslēgvietām, tādējādi saglabājot pareizus atstarošanās zudumu parametrus. Izvadiet 3 mm kabeli caur kabeļu pārvaldības kanāliem vai pie sienas stiprināmiem vadiem, izvairoties no ciešiem līkumiem zem minimālā liekuma rādiusa, kas ieteikts G.657.A1 šķiedrai. Ievietojiet katru SC savienotāju, līdz tas nofiksējas adapterī vai ierīces pieslēgvietā, un nostipriniet jebkādus priekšējā paneļa fiksācijas klipšus vai putekļu vāciņus, kad tos nelieto. Testēšanai izmantojiet optisko jaudas mērītāju vai gaismas avotu, lai pēc uzstādīšanas apstiprinātu ievades zudumu un pilnīgu caurejošo savienojumu.

Ieteikumi

Rīkojieties ar savienotājiem aiz uzmavas vai korpusa un izvairieties pieskarties vai piesārņot gala virsmas; pirms savienošanas notīriet savienotājus ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Nepārsniedziet liekuma rādiusus, kas parasti noteikti G.657.A1 šķiedrai, un uzstādīšanas laikā izvairieties no kabeļa nospriegojuma. Neizmantotos galus uzglabājiet ar uzliktiem putekļu vāciņiem un aktīvos tīklos regulāri pārbaudiet savienojumus, lai uzturētu zemu zudumu veiktspēju.
