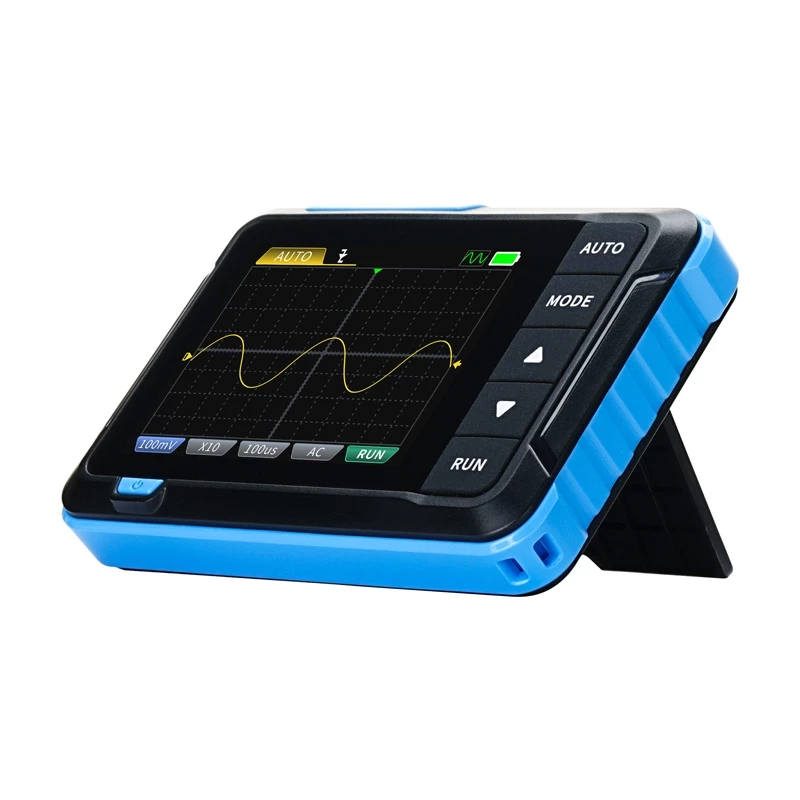

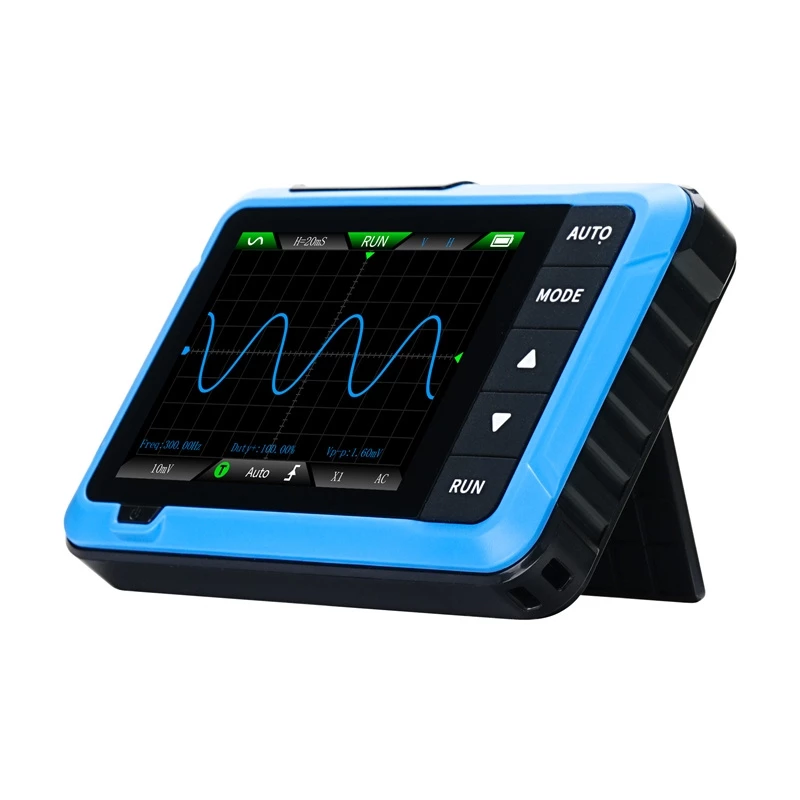

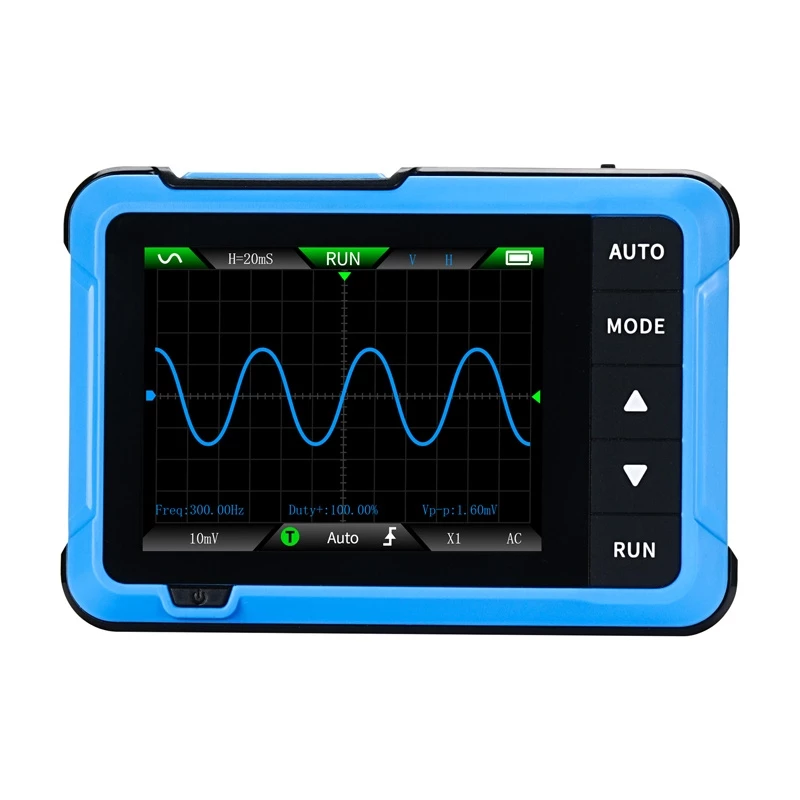

Pārnēsājams 2-in-1 mini osciloskops un signālu ģenerators Fnirsi DSO510 — 100 MHz joslas platums, 1 GS/s paraugu ņemšanas ātrums

FNIRSI DSO510 ir pārnēsājams 2-in-1 osciloskops un signālu ģenerators ar 10 MHz joslas platumu, kas apvieno kompaktus izmērus ar noderīgām mērīšanas un signālu izvades funkcijām. Šī rokas ierīce ietver automātisko regulēšanu, trigera līmeņa attēlošanu, attēlu ierakstīšanu un regulējamu pēcspīdumu pārejas procesu izsekošanai. Iebūvēts ģenerators nodrošina 13 viļņu formas. Ierīci darbina 1000 mAh uzlādējams akumulators, un tā tiek uzlādēta caur USB-C.

Priekšrocības

Ierīce atbalsta automātisko regulēšanu, trigera līmeņa vizualizāciju un attēlu glabāšanu, kas vienkāršo signālu uztveršanu un dokumentēšanu. Tai ir regulējams pēcspīdums, lai sekotu dinamiskām viļņu formām, un tā atbalsta apturēšanu, tālummaiņu un pārvietošanu detalizētai viļņu formu analīzei. Integrētais signālu ģenerators ar 13 viļņu formu veidiem palīdz testēšanā un mācībās. Kompakti izmēri un salokāms statīvs nodrošina brīvroku lietošanu uz vietas.

Piemērots

• Pamata elektronikas traucējummeklēšanai un hobiju projektiem
• Lauka diagnostikai un mērījumiem, kur nepieciešama pārnesamība
• Izglītības vajadzībām un praktiskai apmācībai ar osciloskopiem
• Līnijas sprieguma, impulsu signālu un pārejas viļņu formu mērīšanai

Galvenās specifikācijas

• Ražotājs: FNIRSI
• Modelis: DSO510
• Joslas platums: 10 MHz
• Paraugu ņemšanas frekvence: 48 Ms/s
• Laika bāzes diapazons: 50 ns – 20 s
• Mērāmās vērtības: 12 veidi
• Trigera režīmi: Automātisks, vienreizējs, normāls
• Sprieguma mērīšanas diapazons: 400 V
• Kalibrācijas taisnstūra vilnis: 1 kHz atbalstīts
• Pēcspīduma (spīdēšanas) funkcija: atbalstīta
• Attēlu ierakstīšana: atbalstīta
• Trigera līmeņa attēlošana: atbalstīta
• Ģeneratora frekvenču diapazons: 0–50 kHz
• Aizpildes koeficients: 0–100%
• Ģeneratora amplitūda: 0,1–3 V
• Viļņu formu veidi: 13

Kā lietot

Ieslēdziet ierīci, izmantojot iebūvēto 1000 mAh akumulatoru, un uzlādējiet to caur USB-C portu. Pievienojiet zondi ieejai un izvēlieties vēlamo laika bāzi un trigera režīmu. Izmantojiet automātisko regulēšanu, lai ātri attēlotu signālus, vai iestatiet trigera līmeni manuāli precīzai uztveršanai. Lai detalizēti analizētu viļņu formas, izmantojiet apturēšanas, tālummaiņas un pārvietošanas funkcijas. Izvēlieties iebūvēto signālu ģeneratoru un izvēlieties vienu no 13 viļņu formām, kad nepieciešama testa izeja.

Ieteikumi

Stabiliem mērījumiem nodrošiniet pareizu zondes zemējumu un izmantojiet atbilstošus ieejas diapazonus. Izmantojiet pēcspīduma un tālummaiņas funkcijas, pārbaudot pārejas notikumus. Uzturiet ierīci uzlādētu un atjauniniet programmaparatūru caur USB-C portu, ja ir pieejami atjauninājumi.
