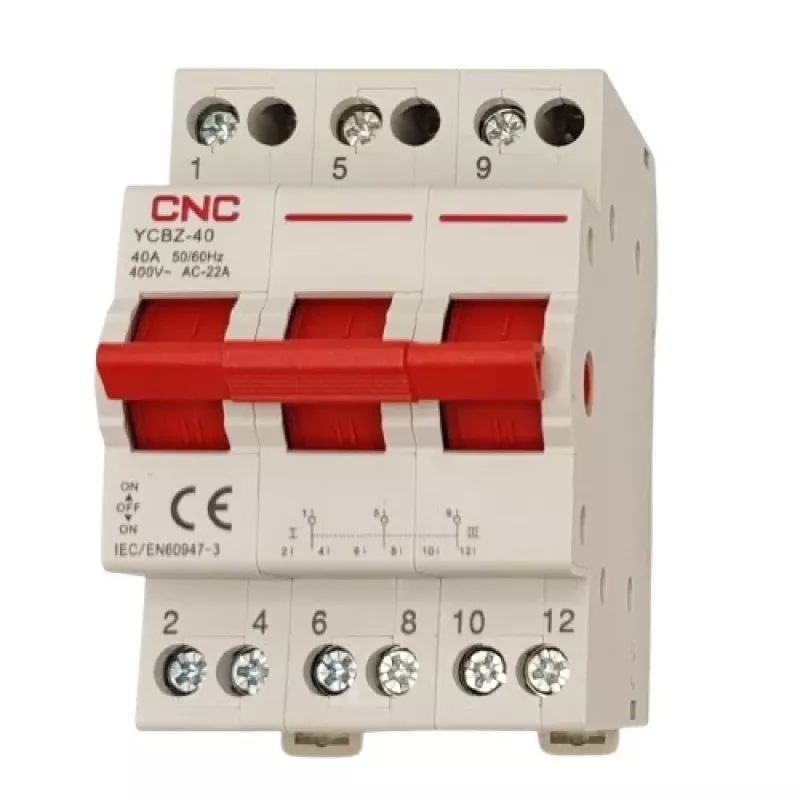

Pārslēgšanas slēdzis CNC YCBZ-40 3P 40A manuālais pārslēgšanas slēdzis trīsfāzu ķēdēm

CNC YCBZ-40 ir modulārs 3 polu manuāls pārslēgšanas slēdzis ar 40 A nominālo strāvu un trim kontaktu pozīcijām (1‑0‑2). Tas ir paredzēts slodžu pārslēgšanai, ieslēgšanai un izslēgšanai maiņstrāvas 50/60 Hz, 230/400 V ķēdēs un nodrošina drošu pāreju starp diviem strāvas avotiem, piemēram, tīklu un rezerves ģeneratoru vai UPS. Ierīce tiek montēta uz 35 mm DIN sliedes un atbilst IEC/EN 60947-3 un attiecīgajām EMC prasībām.

Priekšrocības

Pārslēgšanas slēdzis nodrošina kompaktu, uz DIN sliedes montējamu risinājumu ātrai manuālai trīsfāzu slodžu pārslēgšanai. Tam ir skaidras mehāniskās pozīcijas un kopīgs augšējais kontakts drošai pārslēgšanai, tas atbalsta līdz 40 A nominālo strāvu un atbilst starptautiskajiem slēdžu-atvienotāju standartiem. Iekārtas konstrukcija nodrošina vienkāršu uzstādīšanu un apkopi dzīvojamo māju, darbnīcu vai mazo komerciālo elektriskajos paneļos.

Piemērots

• Manuālai pārslēgšanai starp tīklu un ģeneratoru vai UPS trīsfāzu sistēmās
• Lietošanai dzīvojamo māju elektriskajos paneļos un mazos komerciālajos vai darbnīcu sadales skapjos
• Lietojumiem, kur nepieciešams kompakts, uz DIN sliedes montējams slēdzis-atvienotājs apkopei vai avārijas strāvas pārslēgšanai

Galvenās specifikācijas

• Produkts: Pārslēgšanas slēdzis CNC YCBZ-40 3P 40A (manuālais pārslēgšanas slēdzis)
• Polu skaits: 3
• Nominālā strāva (Ie): 40 A
• Nominālais spriegums (Ue): AC 400 V; maksimālais spriegums AC 415 V
• Frekvence: 50/60 Hz
• Kontaktu forma: I - 0 - II (1‑0‑2)
• Mehāniskais mūžs: 8500 cikli; Elektriskais mūžs: 1500 cikli
• Montāža: DIN sliede EN60715 (35 mm)
• Kabeļa šķērsgriezums: līdz 10 mm²
• Darba temperatūra: -5 °C līdz +40 °C
• Izmēri: 54 x 61 x 77 mm
• Aizsardzības klase: IP20
• Krāsa: balta
• Standarti: IEC 60947-3 / EN 60947-3, kategorija AC-22A

Lietošana

Uzstādiet slēdzi uz standarta 35 mm DIN sliedes sadales korpusā un pievienojiet barošanas un slodzes vadus attiecīgajiem spailēm, ievērojot elektroinstalācijas shēmu un vietējos elektrodrošības noteikumus. Darbiniet ārējo rokturi, lai izvēlētos pozīciju 1, 0 vai 2 vēlamajam strāvas avotam; pārliecinieties, ka slēdzis tiek lietots tikai norādītajos nominālajos apstākļos. Pirms apkopes darbu veikšanas veiciet izolēšanu un pārbaudiet sprieguma neesamību.

Ieteikumi

Izmantojiet CNC YCBZ-40 vidē, kur temperatūra ir norādītajā diapazonā, un ar vadiem, kuru šķērsgriezums nepārsniedz 10 mm². Pārbaudiet saderību ar pievienotajiem ģeneratoriem vai UPS sistēmām un ievērojiet nominālo strāvu un spriegumu, lai nodrošinātu drošu darbību un ilgmūžību.
