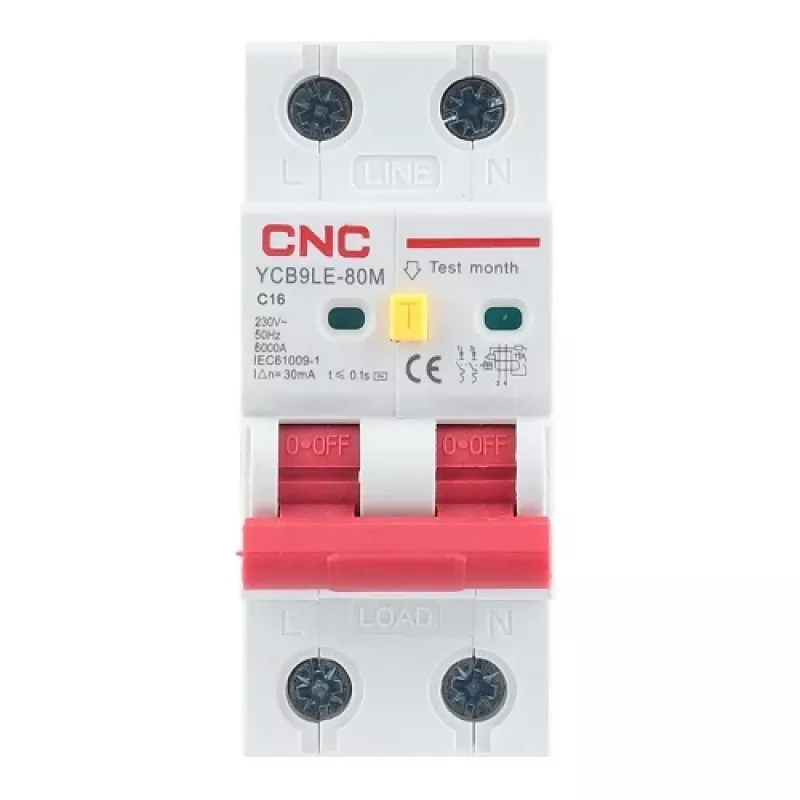

Noplūdes strāvas aizsargslēdzis CNC NV821877 2-pol. 16A 30mA

Noplūdes strāvas aizsargslēdzis ar pārstrāvas aizsardzību (RCBO), 2 poli, nominālā strāva 16 A un noplūdes strāvas jutība 30 mA. CNC NV821877 apvieno noplūdes strāvas detektēšanu un pārstrāvas aizsardzību vienā modulārā ierīcē, kas paredzēta uzstādīšanai uz DIN sliedes dzīvojamo un vieglo komerciālo elektrosadales paneļos. Tā ir izstrādāta, lai ātri atvienotu strāvas padevi zemējuma noplūdes, pārslodzes vai īssavienojuma gadījumā, palīdzot samazināt elektrošoka un ugunsgrēka risku.

Priekšrocības

RCBO integrē gan noplūdes strāvas, gan īssavienojuma/pārslodzes aizsardzību, ietaupot vietu sadales skapī un vienkāršojot elektroinstalāciju. Tam ir skaidrs kontakta stāvokļa indikators (sarkans = aizvērts, zaļš = atvērts), pret kļūdainu pieslēgšanu aizsargāts kontaktu bloks un liesmu slāpējošs korpuss ar augstu temperatūras un trieciena izturību. Ierīce atbalsta pieslēgšanu no augšas, un tai var pievienot kabeli vai kontaktu kopni līdz 35 mm².

Piemērots

• Dzīvojamo ēku elektrosadales skapjiem
• Mazām komerciālām instalācijām
• Ķēžu aizsardzībai ar pamata zemējuma noplūdes un pārstrāvas aizsardzības prasībām
• Modulārām montāžām uz DIN sliedes (35 mm)

Galvenās specifikācijas

• Tips: RCBO, 2 poli
• Nominālā strāva: 16 A
• Atvienošanās raksturlīkne: C klase
• Noplūdes jutība: 30 mA
• Nominālais spriegums: maiņstrāva 230 V
• Nominālā īssavienojuma izturība (Icn): 6000 A
• Nominālais impulsa izturības spriegums (Uimp): 4000 V
• Izolācijas spriegums (Ui): 500 V
• Frekvence: 50/60 Hz
• Atvienošanās laiks: ≤ 0,1 s
• Mehāniskā izturība: 10000 cikli; Elektriskā izturība: 4000 cikli
• Aizsardzības pakāpe: IP20
• Pieslēgums: no augšas; kabelis vai kontaktu kopne; līdz 35 mm²
• Montāža: uz DIN sliedes EN 60715 (35 mm)
• Darba temperatūra: -25 °C līdz +70 °C
• Izmēri: 82 × 36 × 78 mm
• Standarti: IEC 61009-1 / EN 61009-1
• Garantija: 24 mēneši

Lietošana

Uzstādiet CNC NV821877 uz 35 mm DIN sliedes sadales skapī un nostipriniet elektriskos savienojumus no augšas saskaņā ar elektroinstalācijas shēmām un vietējiem noteikumiem. Izmantojiet piemērotus vadus vai kontaktu kopnes līdz 35 mm². Pārliecinieties, ka ierīce ir pieslēgta pareizajiem fāzes un nulles poliem un ka instalācijā ir zemējuma vads. Pēc vadu pievienošanas pārbaudiet ierīci, izmantojot iebūvēto testa funkciju vai piemērotu noplūdes strāvas aizsargslēdža testeri, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet šo RCBO ķēdēs, kur nepieciešama kombinēta noplūdes strāvas un pārstrāvas aizsardzība; veiciet periodisku testēšanu (ieteicams reizi mēnesī) un ievērojiet valsts elektroinstalācijas noteikumus uzstādīšanai, testēšanai un apkopei.
