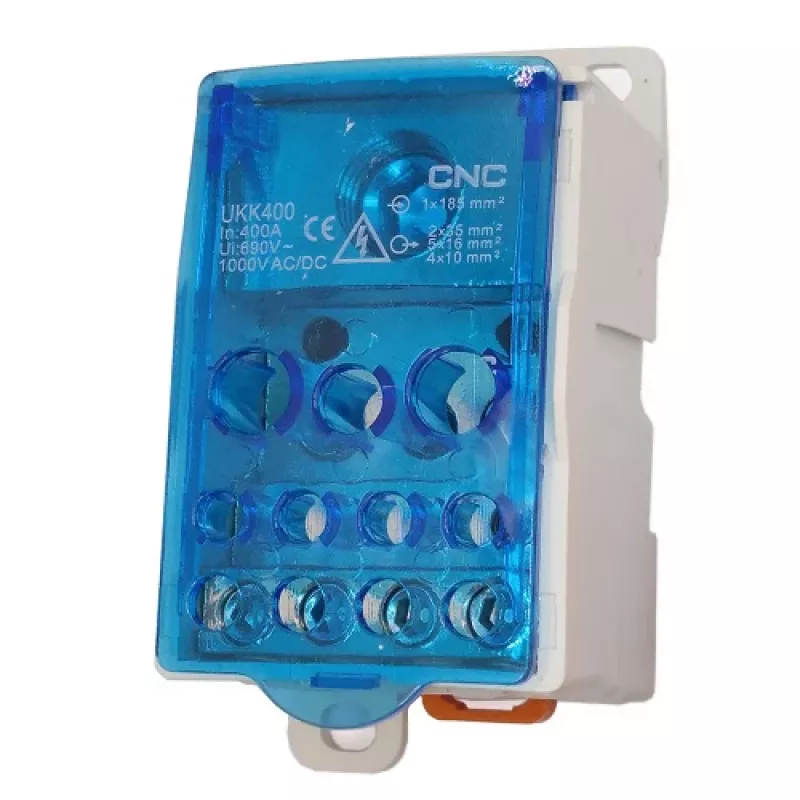

Vienpola sadales kārba HiSmart NV821808 400 A

Vienpola sadales kārba HiSmart NV821808, nominālā strāva 400 A. Paredzēta kā vienpola pieslēguma punkts augstas strāvas sistēmām, tā nodrošina aizsargājošu korpusu kabeļu galu savienojumiem un vienkāršo vadu organizāciju elektrosadales paneļos. Caurspīdīgais vāks ļauj vizuāli pārbaudīt kabeļu savienojumus, savukārt PA (neilona) liesmu slāpējošais korpuss un pārklātie misiņa termināļi nodrošina izolāciju, mehānisko izturību un uzticamu vadītspēju. Ierīce paredzēta montāžai uz DIN sliedes un ir piemērota lietošanai saules enerģijas, akumulatoru uzglabāšanas un citās augstas strāvas instalācijās.

Priekšrocības

Sadales kārba atbalsta nominālo strāvu līdz 400 A un spriegumu līdz AC/DC 690–1000 V AIEC. Tās caurspīdīgais vāks ļauj ātri pārbaudīt savienojumus bez izjaukšanas. Korpuss izgatavots no V0 UL94 liesmu slāpējoša PA neilona, nodrošinot termisko izturību un spēcīgu izolāciju. Ar misiņu pārklātie termināļi piedāvā labu vadītspēju, mehānisko izturību un korozijas izturību. Kompaktie izmēri un montāža uz DIN sliedes vienkāršo integrāciju elektriskajos paneļos.

Piemērots

• Saules fotoelektrisko sistēmu līdzstrāvas kombinēšanai un sadalei
• Akumulatoru uzglabāšanas un invertoru līdzstrāvas pieslēgumiem
• Augstas strāvas vienpola sadalei vadības un sadales paneļos
• Rūpnieciskām elektroinstalācijām, kur nepieciešami uz DIN sliedes montējami savienojumi

Galvenās specifikācijas

• Nominālā strāva: 400 A
• Spriegums: AC/DC 690–1000 V AIEC
• Kabeļu šķērsgriezuma diapazoni: 1× 95–185 mm² / 2× 6–35 mm² / 5× 2.5–16 mm² / 4× 2.5–10 mm²
• Termināļi: pārklāti ar misiņu
• Korpusa materiāls: PA (neilons), liesmu slāpējošs, UL94 V0
• Montāža: DIN sliede
• Izmēri: 49 × 95 × 49 mm

Kā lietot

Uzstādiet sadales kārbu uz standarta DIN sliedes elektriskā paneļa iekšpusē. Ievietojiet un noņemiet izolāciju kabeļiem atbilstoši ieteicamajiem šķērsgriezuma izmēriem, ievietojiet vadītājus atbilstošajās termināļu pozīcijās un pievelciet skrūves, lai nostiprinātu savienojumus. Pēc vadu pievienošanas aizveriet caurspīdīgo vāku, lai aizsargātu savienojumus no putekļiem un ļautu veikt vizuālu pārbaudi bez izjaukšanas. Ievērojiet polaritāti un sistēmas sprieguma nominālus, uzstādot līdzstrāvas ķēdēs.

Ieteikumi

Izmantojiet piemērotus griezes momenta iestatījumus termināļu skrūvēm un pārbaudiet pievilkšanu pēc sākotnējās sprieguma pieslēgšanas. Pārliecinieties, ka kabeļu izmēri un izolācijas veidi atbilst norādītajiem šķērsgriezuma diapazoniem. Uzstādiet sadales kārbu sausā, ventilējamā korpusā un ievērojiet piemērojamos elektriskos noteikumus un drošības standartus.
